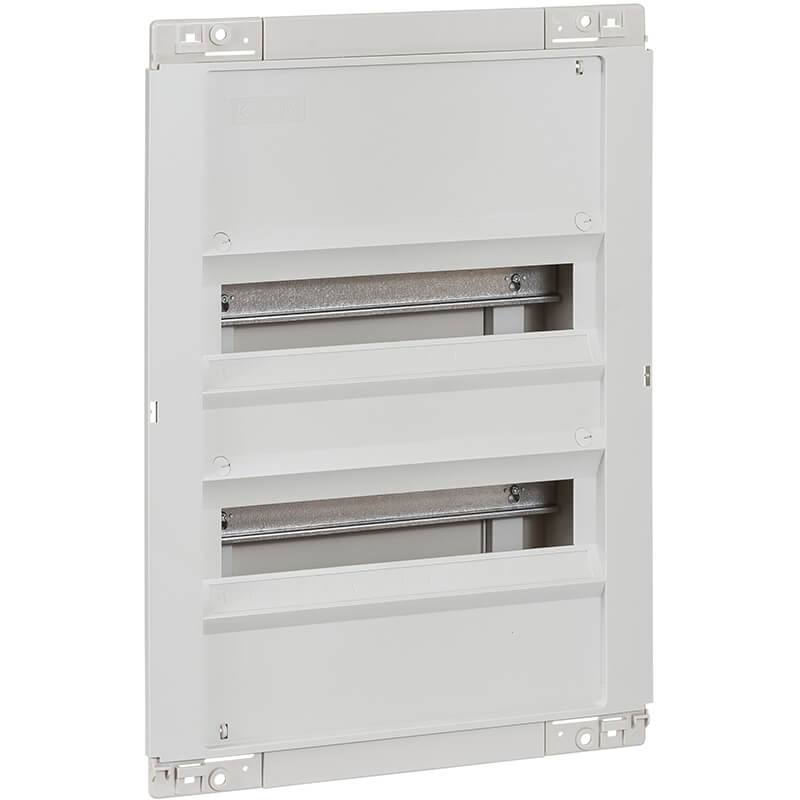

Gruppetavle PGE 150-14 planforsænket lysegrå
Gruppetavle PGE 150-14 planforsænket lysegrå
Gruppetavle PGE 150-14 er en planforsænket tavle i lysegrå, bygget til at blive monteret direkte i pladevæg eller murniche, så den sidder i plan med væggen. Den er opbygget af indbygningskasse, grundstel og komponenta... Se mere
Produktbeskrivelse
Produktbeskrivelse
Gruppetavle PGE 150-14 er en planforsænket tavle i lysegrå, bygget til at blive monteret direkte i pladevæg eller murniche, så den sidder i plan med væggen. Den er opbygget af indbygningskasse, grundstel og komponentafdækning, og med en mærkestrøm på 63 A og et effekttab på maks. 28 W er den dimensioneret til almindelige gruppetavler i bolig og mindre erhverv.
Tavlen fastgøres med skruer i indbygningskassens kant ved montage i murniche, mens der bruges pladevægsbeslag ved montage i en pladevæg. Skal installationen udvides senere, kan flere tavler sammenbygges vandret eller lodret med sammenbygningsbeslag, så du får en løsning der vokser med behovet.
Fordele ved PGE 150-14
- Fleksibel montage: Kan monteres planforsænket i både pladevæg og murniche, alt efter hvad væggen kræver
- God plads til komponenter: Komponentåbninger på 252 mm, svarende til 7 M36-enheder, og kan udvides med 9 mm i hver side ved behov for mere plads
- Ryddelig kabelføring: Udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagside og sider gør indføring af kabler enkel
- Klar til beskyttelsesleder: Leveres med afgreningsklemme til 4x16 mm² og 16x6 mm², og der kan monteres flere klemmer på grundstel eller indbygningskasse efter behov
- Standard DIN-mål: Afstand mellem DIN-skinner på 150 mm og 23,5 mm fra kassens bund til skinnens underside, så komponenter monteres efter kendte mål
- Totalisoleret opbygning: Isolationsklasse totalisoleret giver ekstra sikkerhed i installationen
Klar til udvidelse og opgradering
Fordi tavlen kan sammenbygges med flere enheder både vandret og lodret, er den et godt udgangspunkt, hvis en gruppetavle senere skal udvides med flere moduler. Bemærk at lågesæt til PGE150-14 skal bestilles separat, så tavlen kan færdiggøres med den rette front, når resten af installationen er på plads.
Ofte stillede spørgsmål om Gruppetavle PGE 150-14 planforsænket lysegrå
Hvad er PGE 150-14 gruppetavlen beregnet til?
Tavlen er lavet til planforsænket montage, altså hvor den bygges ind i væggen så forsiden flugter med overfladen. Den kan monteres både i pladevæg og i murniche. Ved murniche skrues indbygningskassen direkte fast gennem hullerne i kassens kant, mens montering i pladevæg kræver et separat pladevægsbeslag. Selve tavlen består af tre dele: en indbygningskasse, et grundstel og en komponentafdækning, så du får en samlet løsning der både skal holde komponenterne og skjule dem pænt bag en afdækning.
Hvor mange komponenter kan jeg sætte i tavlen, og kan den udvides?
Komponentåbningen er 252 mm bred, hvilket svarer til 7 M36 enheder. Har du brug for mere plads, kan åbningen udvides med 9 mm i hver side, så du får lidt ekstra spillerum, hvis projektet vokser undervejs. Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra bunden af indbygningskassen til undersiden af DIN-skinnen, hvilket er værd at have for øje, når du planlægger kabelføring og komponentplacering.
Følger der et låg med til tavlen?
Nej, PGE150-14 lågesættet skal bestilles separat. Det giver dig mulighed for at tilpasse afdækningen efter dit konkrete projekt, men husk at have det med på indkøbslisten, hvis tavlen skal fremstå færdig og lukket. Tavlen selv leveres med afgreningsklemme for beskyttelsesleder i dimensionerne 4x16 mm² og 16x6 mm², og der kan monteres yderligere afgreningsklemmer på både grundstellet og indbygningskassen, hvis installationen kræver det.
Hvilke tekniske data skal jeg kende til tavlen?
Tavlen er totalisoleret i isolationsklasse, har en mærkestrøm på 63 A og et effekttab på maksimalt 28 W. Indbygningskassen har desuden udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagsiden og siderne, så du nemt kan føre kabler ind præcis der, hvor det passer bedst til din installation.
Skal jeg montere tavlen i murniche eller pladevæg?
Det afhænger af hvilken type væg du arbejder med. I en murniche skrues indbygningskassen fast direkte gennem hullerne i kassens kant, hvilket giver en solid forankring i selve muren. I en pladevæg skal du derimod bruge et pladevægsbeslag, som holder tavlen på plads i den lettere vægkonstruktion. Begge løsninger giver samme planforsænkede resultat, så valget handler primært om hvilken vægtype du støder på i dit projekt.
Kan tavlen sammenbygges med andre tavler, og skal det være vandret eller lodret?
Ja, PGE 150-14 kan sammenbygges med sammenbygningsbeslag, både vandret og lodret. Hvilken retning der passer bedst, afhænger af hvor meget plads du har til rådighed, og hvordan de øvrige installationer i rummet er placeret. Vandret sammenbygning kan være en fordel, hvis du har en bred væg til rådighed, mens lodret sammenbygning ofte passer godt, hvor der er begrænset bredde, men til gengæld højde at gøre godt med.
