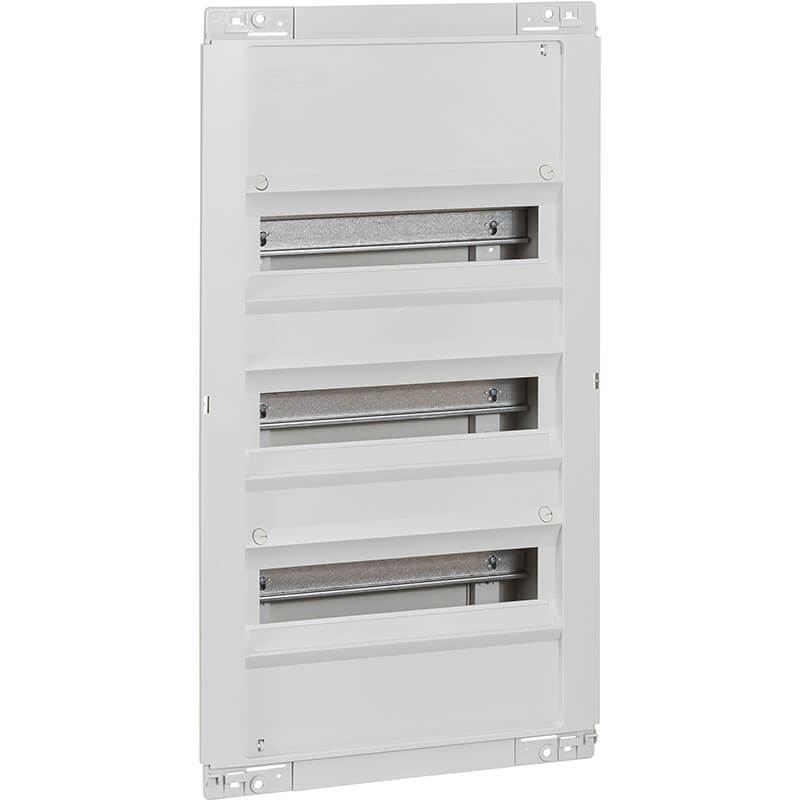

Gruppetavle PGE 150-21 planforsænket lysegrå
Gruppetavle PGE 150-21 planforsænket lysegrå
Gruppetavle PGE 150-21 er en planforsænket tavle til montage i pladevæg eller murniche, hvor du ønsker en glat, tilbagetrukket løsning frem for en tavle der stikker ud fra væggen. Den er opbygget af indbygningskasse, ... Se mere
Produktbeskrivelse
Produktbeskrivelse
Gruppetavle PGE 150-21 er en planforsænket tavle til montage i pladevæg eller murniche, hvor du ønsker en glat, tilbagetrukket løsning frem for en tavle der stikker ud fra væggen. Den er opbygget af indbygningskasse, grundstel og komponentafdækning, og med en mærkestrøm på 63 A og et effekttab på maks. 32 W er den dimensioneret til almindelige gruppetavler i bolig og mindre erhverv.
Ved montering i murniche fastgøres indbygningskassen direkte med skruer gennem hullerne i kassens kant, mens montage i pladevæg kræver særskilt pladevægsbeslag. Skal installationen udvides senere, kan tavlen sammenbygges både vandret og lodret ved hjælp af sammenbygningsbeslag, så du ikke behøver skifte hele tavlen ud, når behovet for plads vokser.
Fordele ved PGE 150-21
- Fleksibel montage: Kan monteres i både murniche og pladevæg, alt efter hvilken beslagløsning der vælges
- Rummelig komponentplads: Komponentåbning på 252 mm, svarende til 7 M36-enheder, og kan udvides med 9 mm i hver side ved behov for flere moduler
- Praktisk kabelføring: Udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagside og sider gør det nemt at føre kabler ind, hvor det passer bedst
- Klar til jordforbindelse: Leveres med afgreningsklemme for beskyttelsesleder til 4x16 mm² og 16x6 mm², og der kan monteres flere klemmer efter behov
- Totalisoleret opbygning: Isolationsklasse totalisoleret giver ekstra sikkerhed ved berøring af tavlens dele
Målfaste rammer til DIN-skinnemontage
Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra bunden af indbygningskassen til undersiden af skinnen, så du på forhånd kender pladsen til automatsikringer, HPFI-relæer og andet DIN-monteret materiel. Bemærk at lågesæt til PGE 150-21 bestilles særskilt og ikke følger med selve tavlen.
Ofte stillede spørgsmål om Gruppetavle PGE 150-21 planforsænket lysegrå
Hvad er PGE 150-21, og hvad kan jeg bruge den til?
PGE 150-21 er en gruppetavle beregnet til planforsænket montage, altså hvor tavlen bygges ind i væggen frem for at sidde udenpå. Den er lysegrå og opbygget af tre dele: en indbygningskasse, et grundstel og en komponentafdækning. Tavlen fungerer som samlepunkt for dine gruppeautomater og øvrige komponenter i en installation, og fordi den er totalisoleret, giver den ekstra beskyttelse mod berøring af strømførende dele. Den er et naturligt valg, hvis du skal opsætte eller udvide en gruppetavle i bolig eller mindre erhverv.
Følger der en låge med tavlen?
Nej, lågesættet til PGE150-21 skal bestilles særskilt. Selve tavlen leveres altså som indbygningskasse, grundstel og komponentafdækning, mens lågen er et selvstændigt tilkøb, du skal have med i dine beregninger, når du planlægger opsætningen.
Hvor meget plads er der til komponenter, og kan tavlen udvides?
Komponentåbningen er 252 mm, hvilket svarer til 7 M36-enheder, og den kan udvides med 9 mm i hver side, hvis du senere har brug for mere plads. Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra kassens bund til undersiden af DIN-skinnen. Det giver et solidt udgangspunkt, hvis du skal montere flere gruppeautomater eller andre modulkomponenter, og ønsker mulighed for at bygge videre på tavlen senere.
Hvad betyder mærkestrøm og effekttab for tavlen?
Tavlen har en mærkestrøm (Ie) på 63 A og et effekttab på maks. 32 W. Mærkestrømmen angiver, hvor stor en strøm tavlens skinner og klemmer er dimensioneret til at føre kontinuerligt, mens effekttabet fortæller, hvor meget energi der omsættes til varme i selve tavlen under drift. Det er relevant at kende, når den samlede installation skal dimensioneres korrekt, og her er det en god idé at lade en autoriseret elinstallatør vurdere det konkrete behov.
Skal jeg vælge montage i pladevæg eller murniche?
Det afhænger af, hvad tavlen skal indbygges i. Ved montering i murniche fastgøres indbygningskassen med skruer gennem hullerne i kassens kant. Skal tavlen derimod sidde i en pladevæg, bruges der pladevægsbeslag i stedet. Begge løsninger er tænkt ind i konstruktionen, så valget handler primært om, hvilken type væg du arbejder med på installationsstedet.
Kan tavlen sammenbygges vandret eller lodret, og er der forskel?
Tavlen kan sammenbygges i begge retninger ved hjælp af sammenbygningsbeslag, så du kan udvide installationen i den retning, der passer bedst til pladsen på montagestedet. Om det bliver vandret eller lodret, er derfor mere et spørgsmål om, hvordan der er plads til rådighed, end om en teknisk begrænsning i selve tavlen.
Hvad er forskellen på de to afgreningsklemmer, der følger med?
Tavlen leveres med en afgreningsklemme for beskyttelsesleder i to varianter: 4x16 mm² og 16x6 mm². De to angivelser fortæller, hvor mange ledere og hvilket ledertværsnit klemmen er dimensioneret til, altså henholdsvis 4 ledere op til 16 mm² og 16 ledere op til 6 mm². Skal du bruge flere afgreningspunkter end det, kan yderligere klemmer monteres på grundstellet eller indbygningskassen. Den præcise fordeling af PE-forbindelser i din konkrete installation bør altid vurderes af en autoriseret elinstallatør.
