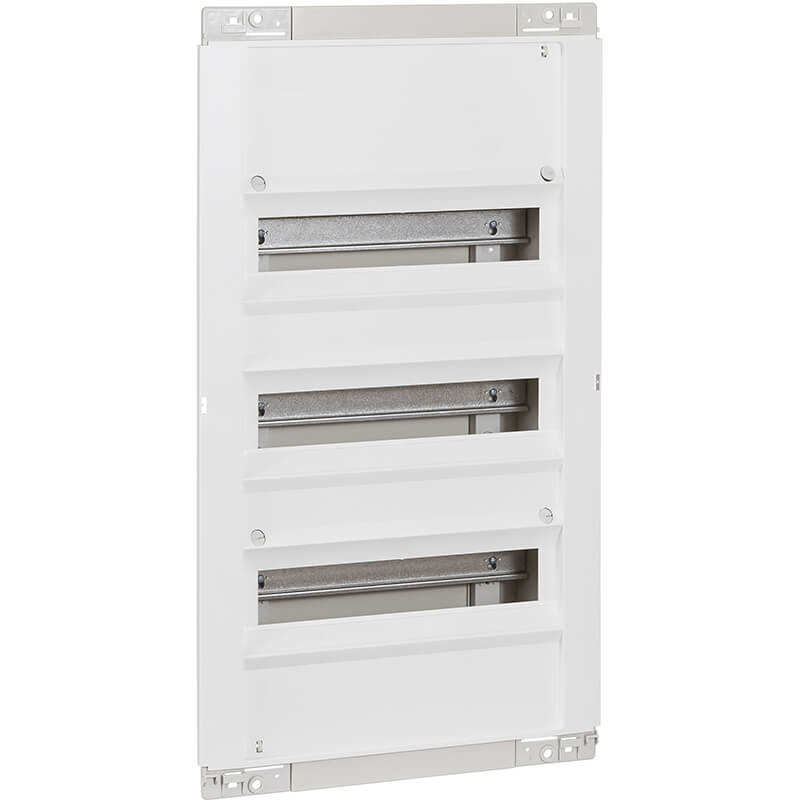

Planforsænket gruppetavle PGE150-21 - hvid
Planforsænket gruppetavle PGE150-21 - hvid
Planforsænket gruppetavle PGE150-21 fra Lauritz Knudsen er bygget til indbygning i pladevæg eller murniche, hvor du ønsker en gruppetavle, der ligger i plan med væggen frem for at stikke frem. Med 3 rækker og plads ti... Se mere
0 stk på lager
138 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Planforsænket gruppetavle PGE150-21 fra Lauritz Knudsen er bygget til indbygning i pladevæg eller murniche, hvor du ønsker en gruppetavle, der ligger i plan med væggen frem for at stikke frem. Med 3 rækker og plads til 7 M36-moduler pr. række får du god plads til afbrydere, HPFI-relæer og automatsikringer i et samlet, ryddeligt tavlerum. Tavlen er opbygget af en indbygningskasse, et grundstel og en komponentafdækning, så du både kan montere komponenterne roligt og efterfølgende lukke tavlen pænt af. Den passer til private boligtavler såvel som til installatørens daglige arbejde, hvor der skal skiftes eller udvides en eksisterende gruppetavle med samme opbygning.
Fordele ved PGE150-21
- God kapacitet: 3 rækker med 7 M36-enheder pr. række giver plads til en fyldig gruppetavle, og komponentåbningerne på 252 mm kan udvides med 9 mm i hver side, hvis der skal bruges lidt ekstra plads.
- Klar til indbygning: Udvendige mål på 360 x 737 x 117 mm (B x H x D) og et indbygningsmål på 622 x 306 x 90 mm gør det nemt at planlægge murhullet eller udskæringen i pladevæggen på forhånd.
- Fleksibel sammenbygning: Kan sammenbygges både vandret og lodret med sammenbygningsbeslag, så flere tavler kan kobles sammen til en større løsning.
- Nem kabelføring: Udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagside og sider gør det enkelt at føre kabler ind, hvor det passer bedst.
- Klar til jordforbindelse: Leveres med afgreningsklemme til beskyttelsesleder på 4x16 mm² og 16x6 mm², og der kan monteres flere klemmer på grundstellet eller indbygningskassen efter behov.
- Isolationsklasse II: Dobbeltisoleret konstruktion, mærkestrøm Ie på 63 A og et effekttab på maks. 32 W.
Bygget til den praktiske hverdag på installationen
DIN-skinnerne sidder med 150 mm mellemrum, og afstanden fra kassens bund til undersiden af skinnen er 23,5 mm, så komponenterne monteres efter en fast, genkendelig standard. Tavlen leveres i hvid plast og er produceret i Europa. Skal tavlen lukkes helt af, bestilles et PGE150-21 lågesæt separat.
Ofte stillede spørgsmål om Planforsænket gruppetavle PGE150-21 - hvid
Hvad er PGE150-21, og hvor kan den monteres?
PGE150-21 er en planforsænket gruppetavle fra Lauritz Knudsen, som bygges ind i selve væggen, så kun forkanten er synlig i rummet bagefter. Tavlen er beregnet til montage i pladevæg eller murniche. Ved montage i en murniche fastgøres indbygningskassen med skruer gennem hullerne i kassens kant, mens der ved montage i pladevæg bruges særlige pladevægsbeslag. Konstruktionen består af en indbygningskasse, et grundstel og en plomberbar komponentafdækning. Tavlen leveres i hvid og er fremstillet i plast.
Hvor mange komponenter er der plads til i tavlen?
Tavlen har 3 rækker, og hver komponentåbning er på 252 mm, hvilket svarer til 7 M36-enheder pr. række. Har du brug for lidt ekstra plads til bredere komponenter, kan hver åbning udvides med 9 mm i hver side. Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra bunden af indbygningskassen til undersiden af DIN-skinnen, så du også har plads til kabelføring under skinnerne.
Følger der et lågesæt med tavlen?
Nej, PGE150-21 lågesæt skal bestilles separat og følger ikke med selve tavlen. Til gengæld får du udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagsiden og siderne af indbygningskassen, så du selv kan bryde huller til kabelindføring, hvor det passer til din installation. Der følger desuden en afgreningsklemme for beskyttelsesleder til 4x16 mm² og 16x6 mm² med, og du kan montere flere klemmer på grundstellet eller kassen efter behov.
Hvilken strøm og isolationsklasse er tavlen dimensioneret til?
Tavlen har en mærkestrøm på 63 A og et maksimalt effekttab på 32 W. Den er udført i isolationsklasse 2, dobbeltisoleret, hvilket er relevant, når en autoriseret elinstallatør skal projektere gruppetavlen ind i din installation. De udvendige mål på selve tavlen er 360 x 737 x 117 mm (B x H x D), mens hullet du skal udspare til indbygningskassen er 622 x 306 x 90 mm.
Skal jeg montere tavlen i en murniche eller i en pladevæg, og hvad er forskellen?
Det afhænger af, hvor tavlen skal placeres. Sidder tavlen i en murniche, fastgør du indbygningskassen med skruer direkte gennem hullerne i kassens kant, det er den klassiske løsning i en muret eller betonvæg. Skal tavlen i stedet ind i en pladevæg, for eksempel en gipsvæg, bruges pladevægsbeslag, som holder kassen fast i den tyndere vægkonstruktion. Begge løsninger giver det samme planforsænkede resultat, hvor kun forkanten er synlig, men fastgørelsesmetoden er forskellig efter væggens opbygning.
Kan flere tavler sammenbygges, og skal det være vandret eller lodret?
Ja, PGE150-21 kan sammenbygges med andre tavler ved hjælp af sammenbygningsbeslag, og du kan vælge om det skal ske vandret side om side eller lodret ovenpå hinanden, alt efter hvor meget vægplads du har, og hvor mange grupper din installation kræver. Skal tavlerne sammenbygges i flere retninger på samme tid, følger der en vejledning med til den konkrete opstilling.
