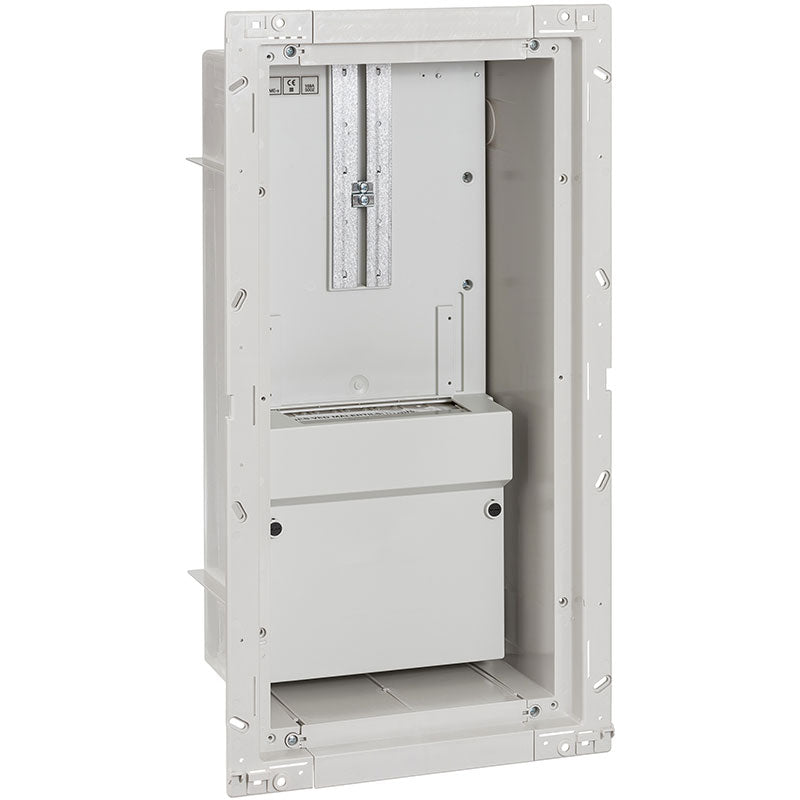

Planforsænket målertavle PME150-1 f.stik tilslut
Planforsænket målertavle PME150-1 f.stik tilslut
Planforsænket målertavle PME150-1 fra Lauritz Knudsen er beregnet til stikbenstilslutning af elmåleren og monteres skjult i pladevæg eller murniche. Med et samlet mål på 306 x 622 x 210 mm (B x H x D) giver den plads ... Se mere
0 stk på lager
13 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Planforsænket målertavle PME150-1 fra Lauritz Knudsen er beregnet til stikbenstilslutning af elmåleren og monteres skjult i pladevæg eller murniche. Med et samlet mål på 306 x 622 x 210 mm (B x H x D) giver den plads til grundstel med målerstikdåse, dækramme og klemmedæksel i en kompakt, indbygget løsning.
Tavlen fastgøres med skruer i kassens kant ved montering i murniche, eller med pladevægsbeslag ved montering i pladevæg, og kan sammenbygges både vandret og lodret. Det gør den velegnet, når du skal etablere en ny målerplads eller udvide en eksisterende installation med plads til gruppetavlen PGSE150-18 side om side.
Fordele ved PME150-1
- Planforsænket montage: Indbygningskassen forsvinder i pladevæg eller murniche for et rent, skjult udseende.
- Sikker isolering: Kapslingsklasse IP20 og Klasse II, dobbeltisoleret opbygning til indendørs brug.
- Solid kapacitet: Mærkestrøm på maks. 63 A og mærkespænding på 400 VA giver plads til boligens elforsyning.
- Fleksibel tilslutning: Klemmer til Cu 4-25 mm² eller Al 16-25 mm² massiv rund, med tilslutningsmulighed for Cu 2x16 mm² eller 1x16 mm² + 2x10 mm² (Al er ikke tilladt).
- Nem sammenbygning: Kan bygges sammen med PGSE150-18 både vandret og lodret, så målertavle og gruppetavle deler samme front.
Klar til kabelføring og udvidelse
Indbygningskassen har udtagelige kabelafdækninger i top og bund samt udslagsblanketter i bagpladen og siderne, så du selv bestemmer, hvor kablerne skal føres ind. Skal jordledningen sløjfes, kan afgreningsklemme 169D1217 anvendes. Dækkappen har plomberbare låseskruer, og lågesæt til fronten bestilles særskilt. Tavlen er dimensioneret til en omgivelsestemperatur fra -10 °C til +35 °C.
Ofte stillede spørgsmål om Planforsænket målertavle PME150-1 f.stik tilslut
Hvad er PME150-1 målertavlen beregnet til?
Tavlen er en planforsænket målertavle til stikbenstilslutning, som du monterer indendørs i mur eller skillevæg. Den er bygget op af en indbygningskasse, et grundstel med målerstikdåse, en dækramme og et klemmedæksel. I toppen og bunden sidder udtagelige kabelafdækninger, og på bagsiden og siderne findes udslagsblanketter, så du nemt kan føre kabler ind der, hvor det passer bedst til din installation. Med målene 306 x 622 x 210 mm (B x H x D) er den dimensioneret til at rumme en almindelig el-måler med tilhørende tilslutninger.
Følger der et låg med tavlen?
Nej, lågesættet skal bestilles separat. Fronten til denne målertavle finder du blandt varianterne til PGSE gruppetavlen, da de to produkter deler samme front. Det giver mulighed for at vælge det lågesæt, der passer til din konkrete opsætning, når du sætter tavlen sammen med en gruppetavle.
Hvordan håndteres jordledningen i tavlen?
Til sløjfning af jordledning kan der anvendes en afgreningsklemme (169D1217). Selve tilslutningen understøtter kobberledere på 2x16 mm² eller 1x16 mm² kombineret med 2x10 mm², mens aluminium ikke er tilladt til denne tilslutning. Tavlen har en kapslingsklasse på IP20 og er dobbeltisoleret (klasse 2), og mærkestrømmen er maks. 63 A.
Hvad er forskellen på at montere i murniche og i pladevæg?
Ved montage i murniche fastgøres indbygningskassen med skruer gennem hullerne i kassens kant, mens der ved montage i pladevæg i stedet bruges pladevægsbeslag. Begge løsninger er beregnet til planforsænket montage, så tavlen sidder i niveau med væggen frem for at stå udenpå. Hvilken løsning der er den rigtige for dit konkrete projekt, bør en autoriseret elinstallatør vurdere ud fra vægkonstruktionen.
Kan tavlen sammenbygges med andre tavler, og hvad betyder vandret eller lodret sammenbygning?
Ja, PME150-1 kan sammenbygges både vandret og lodret, og den kan desuden kobles sammen med PGSE150-18. Det giver fleksibilitet, hvis din installation vokser sig større, eller hvis du fra start skal have plads til flere tavlefunktioner samlet ét sted. Den konkrete opbygning og sammenbygning i flere retninger bør altid planlægges og udføres af en autoriseret elinstallatør, så både plads, kabelføring og strømkapacitet passer sammen.
Hvad er forskellen på klemmernes ledermateriale og selve tilslutningens ledermateriale?
Klemmerne i tavlen er dimensioneret til både kobber (Cu 4-25 mm²) og aluminium (Al 16-25 mm², kun massiv rund leder). Selve tilslutningen til måleren er dog kun godkendt til kobberledere i dimensionerne 2x16 mm² eller 1x16 mm² plus 2x10 mm², og aluminium er her ikke tilladt. Det er altså vigtigt at skelne mellem, hvad klemmerne generelt kan håndtere, og hvad der specifikt gælder for tilslutningen til måleren. Ved tvivl om den korrekte ledervalg til dit projekt bør en autoriseret elinstallatør altid inddrages.
