Planforsænket målertavle PME150-1 f. leds. tilslut
Planforsænket målertavle PME150-1 f. leds. tilslut
Lauritz Knudsen PME150-1 er en planforsænket målertavle til ledningstilslutning, bygget til at sidde skjult i mur eller pladevæg. Tavlen er opbygget af en indbygningskasse, et grundstel med målerrækkeklemme, dækramme ... Se mere
0 stk på lager
6 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

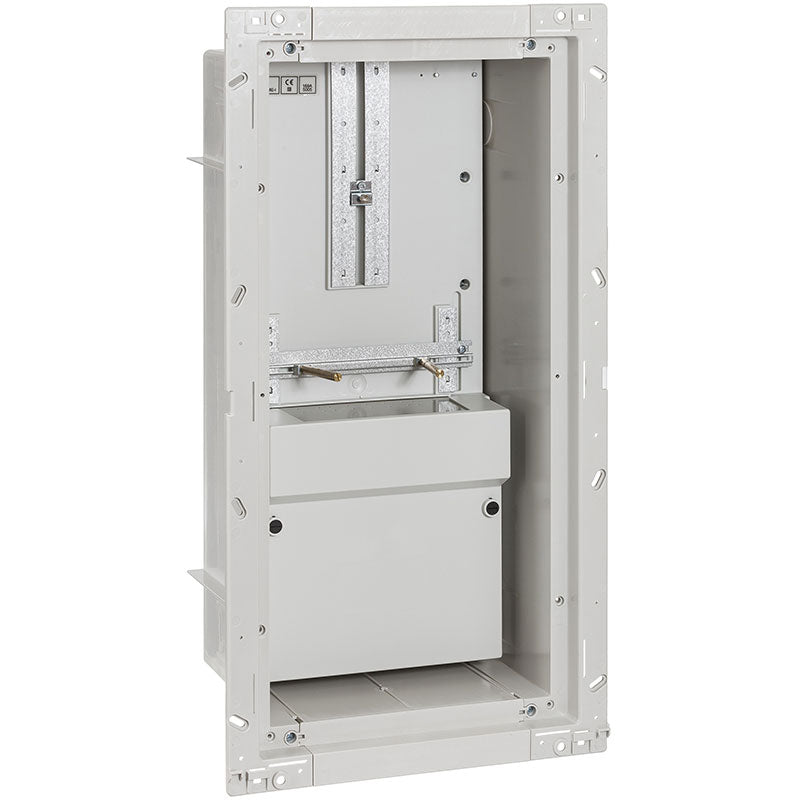

Lauritz Knudsen PME150-1 er en planforsænket målertavle til ledningstilslutning, bygget til at sidde skjult i mur eller pladevæg. Tavlen er opbygget af en indbygningskasse, et grundstel med målerrækkeklemme, dækramme og klemmedæksel, og med maks. 80 A og en isolationsklasse 2 (dobbeltisoleret) er den dimensioneret til en almindelig boliginstallations målerplads.
Den bruges typisk, når en ny måler skal etableres eller en gammel tavle udskiftes i forbindelse med renovering eller nybyg. Er du elektriker eller installatør, får du en tavle der både kan stå alene og bygges sammen med andre enheder, hvilket gør den fleksibel i lidt større tavleopstillinger.
Fordele ved PME150-1
- Planforsænket montage: Fastgøres med skruer i murniche eller monteres med pladevægsbeslag i pladevæg, så tavlen sidder pænt i flugt med væggen.
- Fleksibel sammenbygning: Kan sammenbygges vandret eller lodret, og også med PGSE150-18, hvilket giver plads til flere gruppetavler side om side.
- Nem tilslutning: Godkendt til Cu 1x16 mm² + 1x10 mm² (Al er ikke tilladt til tilslutning), mens klemmerne i øvrigt tager Cu 4-25 mm² og Al 16-25 mm² massiv.
- Praktisk kabelføring: Udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagside og sider gør det let at føre kabler ind, hvor det passer bedst i den konkrete installation.
- Sikker plombering: Klemmedækslet har plomberbare låseskruer, så uvedkommende ikke kan tilgå tilslutningerne efter installation.
- Jordsløjfning: Afgreningsklemme 169D1217 kan bruges til at sløjfe jordledningen videre til næste enhed.
Klar til montage, låg vælges separat
Tavlen leveres uden lågesæt, som bestilles for sig, og bruger samme front som varianterne af PGSE gruppetavlen. Med kapslingsklasse IP20, en farve i lysegrå og en driftstemperatur fra -10 til +35 °C passer den til almindelige indendørs installationer, hvor målerpladsen skal sidde diskret og tilgængeligt i mur eller skillevæg.
Ofte stillede spørgsmål om Planforsænket målertavle PME150-1 f. leds. tilslut
Hvad er en planforsænket målertavle, og hvor kan den monteres?
Målertavlen PME150-1 er beregnet til at blive bygget ind i en væg, så den flugter med overfladen i stedet for at stå udenpå. Den kan monteres i en pladevæg eller i en murniche. Ved montage i murniche skrues indbygningskassen fast gennem hullerne i kassens kant, mens der ved montage i en pladevæg bruges særlige pladevægsbeslag. Selve tavlen består af en indbygningskasse, et grundstel med målerrækkeklemme, en dækramme og et klemmedæksel, så du får en samlet løsning til at huse måleren pænt og sikkert i væggen.
Følger der et låg med til tavlen?
Nej, lågesættet skal bestilles særskilt. Det skyldes, at PME150-1 bruger samme front som varianterne under PGSE gruppetavlen, så du skal kigge efter låget dér, når du sammensætter dit fulde tavleanlæg. Selve indbygningskassen er dog forsynet med udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagside og sider, så du har god fleksibilitet til at føre kabler ind, hvor det passer bedst i din installation.
Hvordan sløjfes jordledningen i tavlen?
Til sløjfning af jordledningen kan afgreningsklemme 169D1217 anvendes. Det giver mulighed for at føre jordforbindelsen videre uden at skulle bruge flere separate klemmer, hvilket er praktisk, hvis tavlen indgår i en større installation med flere afgange.
Hvilken kapsling og isolationsklasse har tavlen, og hvad kan tilsluttes?
Tavlen har kapslingsklasse IP20 og er dobbeltisoleret (klasse 2). Klemmerne er dimensioneret til kobberledere fra 4 til 25 mm² og til massive aluminiumledere fra 16 til 25 mm², mens selve tilslutningen til grundstellet er beregnet til kobber 1x16 mm² plus 1x10 mm², hvor aluminium ikke er tilladt her. Mærkestrømmen er maks. 80 A ved en mærkespænding på 400 VA. Tavlen er beregnet til brug ved omgivelsestemperaturer mellem -10 °C og +35 °C. Da det er en sikkerhedskritisk del af el-installationen, bør den endelige dimensionering og tilslutning altid vurderes og udføres af en autoriseret elinstallatør.
Hvad er forskellen på montage i murniche og i pladevæg?
Forskellen ligger i fastgørelsesmetoden. Ved montage i en murniche skrues indbygningskassen direkte fast gennem hullerne i kassens kant, hvilket passer godt til traditionelle murede skillevægge. Ved montage i en pladevæg, for eksempel en gipsvæg, bruges i stedet særlige pladevægsbeslag til at holde kassen på plads. Du vælger altså løsning ud fra, hvilken vægtype tavlen skal sidde i.
Skal jeg vælge kobber eller aluminium til tilslutningen?
Det afhænger af, hvilken del af tavlen der er tale om. Til klemmerne kan der bruges både kobber (4-25 mm²) og massiv aluminium (16-25 mm²), men til selve tilslutningen ved grundstellet er det udelukkende kobber i dimensionerne 1x16 mm² og 1x10 mm² der er tilladt, mens aluminium ikke må bruges her. Da valget af leder har direkte betydning for sikkerheden i installationen, anbefales det, at en autoriseret elinstallatør vurderer, hvilken løsning der passer til den konkrete opgave.
Kan tavlen sammenbygges med andre tavler, og i hvilken retning?
Ja, PME150-1 kan sammenbygges både vandret og lodret, og den kan desuden kombineres med PGSE150-18. Hvilken retning der giver mest mening, afhænger typisk af pladsforholdene på installationsstedet og hvor mange tavler der skal sidde side om side eller ovenpå hinanden. Ønsker du at sammenbygge i flere retninger på én gang, findes der en særskilt vejledning til den type opsætning.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
