Gruppetavle PGSE150-18 grå
Gruppetavle PGSE150-18 grå
LK gruppetavle PGSE150-18 i lysegrå er en planforsænket installationstavle med plads til 36 moduler fordelt på 3 rækker. Den er tegnet til at blive bygget ind i pladevæg eller murniche, så gruppetavlen ligger i plan m... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse

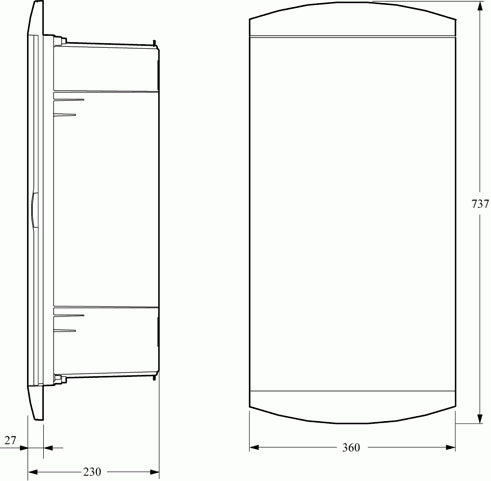

LK gruppetavle PGSE150-18 i lysegrå er en planforsænket installationstavle med plads til 36 moduler fordelt på 3 rækker. Den er tegnet til at blive bygget ind i pladevæg eller murniche, så gruppetavlen ligger i plan med væggen i stedet for at stikke ud, og med mål på 360 x 737 x 230 mm passer den til de fleste boligers eltavlerum.

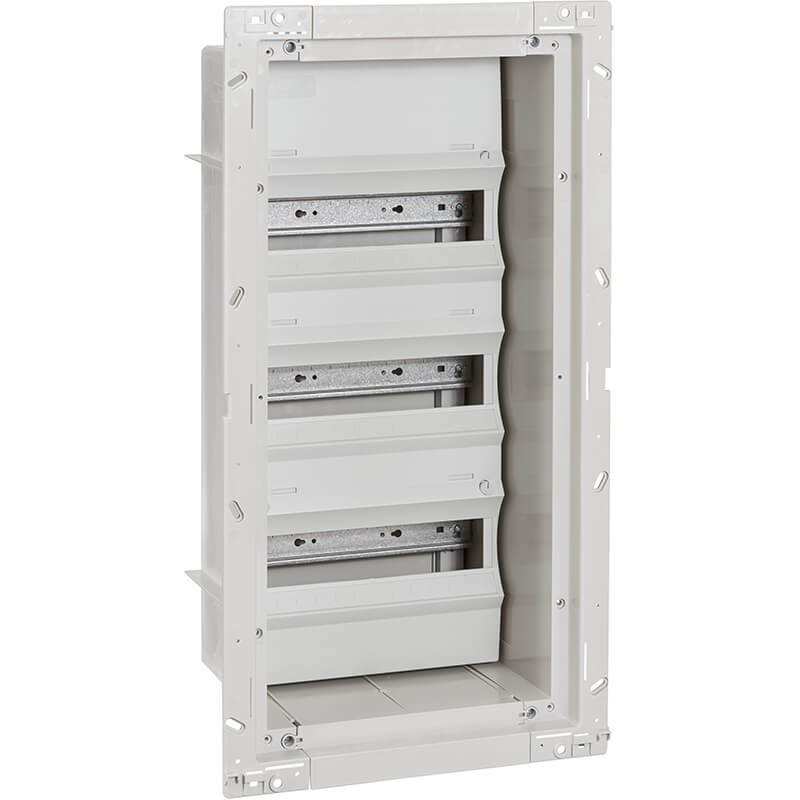

Tavlen bruges typisk, når en ældre gruppetavle skal fornyes, eller når der etableres en ny elinstallation med plads til flere grupper, HPFI-relæer og automatsikringer. Den består af en indbygningskasse, et grundstel og en plomberbar komponentafdækning, mens selve lågesættet bestilles separat, så du kan matche det med resten af installationen.
Fordele ved gruppetavle PGSE150-18
- Rigelig kapacitet: 36 moduler på 3 rækker giver plads til en fyldig gruppeinstallation med sikringer, relæer og andet tavlemateriel.
- Fleksibel montage: Kan sættes op planforsænket i både pladevæg og murniche, i murniche fastgøres kassen direkte med skruer via hullerne i kanten, ved pladevæg bruges pladevægsbeslag, som skal tilkøbes.
- Udvidelsesmulighed: Kan sammenbygges vandret eller lodret med PME150 og/eller flere PGSE150-18-tavler via sammenbygningsbeslag, så du kan udvide installationen senere.
- Nem kabelføring: Udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagside og sider gør det enkelt at føre kabler ind, hvor der er brug for det.
- Klar til beskyttelsesleder: Leveres med afgreningsklemme til beskyttelsesleder for 4 x 16 mm², og der kan monteres flere klemmer efter behov.
- Sikker isolering: Isolationsklasse II, dobbeltisoleret, kombineret med en mærkestrøm på 63 A og et effekttab på maks. 37 W.
Klar til DIN-skinnemateriel
Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra kassens bund til undersiden af skinnen, så der er styr på pladsen til det materiel, du vælger at montere. Komponentåbningerne er 216 mm, svarende til 6 M36-enheder, og kan udvides med 9 mm i hver side, hvis en enkelt komponent kræver lidt ekstra bredde. Tavlen er i plast og produceret i Europa, og da den leveres uden lågesæt, kan du selv vælge frontløsning, der passer til resten af installationen.
Ofte stillede spørgsmål om Gruppetavle PGSE150-18 grå
Hvor mange moduler er der plads til i gruppetavlen, og hvor mange rækker har den?
PGSE150-18 har plads til 36 moduler fordelt på 3 rækker, så der er rigelig plads til automatsikringer, HPFI-relæer og andet DIN-skinnemateriel i en almindelig boliginstallation. Med målene 360 mm i bredden, 737 mm i højden og 230 mm i dybden får du en tavle, hvor gruppeføringen kan holdes overskuelig, selv hvis installationen udvides senere.
Hvordan monteres tavlen, og passer den til både murniche og pladevæg?
Tavlen er lavet til planforsænket montage, så den ender i niveau med væggen i stedet for at stå udenpå. Sidder den i en murniche, fastgøres indbygningskassen direkte med skruer gennem hullerne i kassens kant. Skal den i stedet sættes i en pladevæg, skal du bruge et pladevægsbeslag, som ikke følger med, men kan tilkøbes separat.
Følger låge og komponentafdækning med tavlen?
Tavlen leveres som indbygningskasse, grundstel og en plomberbar komponentafdækning. Selve lågesættet skal derimod bestilles særskilt. Det betyder, at du selv kan vælge det låge, der passer til rummets udtryk, uden at betale for et låg, du måske alligevel vil skifte ud senere.
Hvad betyder mærkestrøm, effekttab og isolationsklasse for min installation?
Tavlen har en mærkestrøm på 63 A, som fortæller, hvor stor den samlede belastning på skinnerne må være, og et effekttab på maks. 37 W, som er den varme, tavlen selv udvikler under drift. Isolationsklassen er Klasse II, også kaldet dobbeltisoleret eller totalisoleret, hvilket betyder, at selve kabinettet ikke kræver jordforbindelse for at være sikkert at røre ved.
Skal jeg vælge montage i murniche eller i pladevæg?
Det afhænger af, hvad væggen er bygget af. Er der tale om en muret niche, kan du skrue indbygningskassen fast direkte gennem hullerne i kanten uden ekstra dele. Skal tavlen derimod sidde i en let pladevæg, har du brug for et pladevægsbeslag, da selve pladen ikke er stabil nok til at bære kassen alene. Er du i tvivl om, hvilken løsning der passer til din vægkonstruktion, er det en god idé at få en autoriseret elinstallatør til at vurdere det.
Hvad er forskellen på at bruge PGSE150-18 alene eller sammenbygge den med PME150?
Bruger du PGSE150-18 alene, har du en selvstændig gruppetavle med plads til 36 moduler, som er tilstrækkelig til en almindelig boliginstallation. Har du behov for mere kapacitet, kan tavlen sammenbygges vandret eller lodret med enten en PME150 eller en ekstra PGSE150-18 ved hjælp af sammenbygningsbeslag. På den måde kan du udvide din samlede tavleløsning i takt med at installationen vokser, i stedet for at skulle udskifte hele tavlen.
