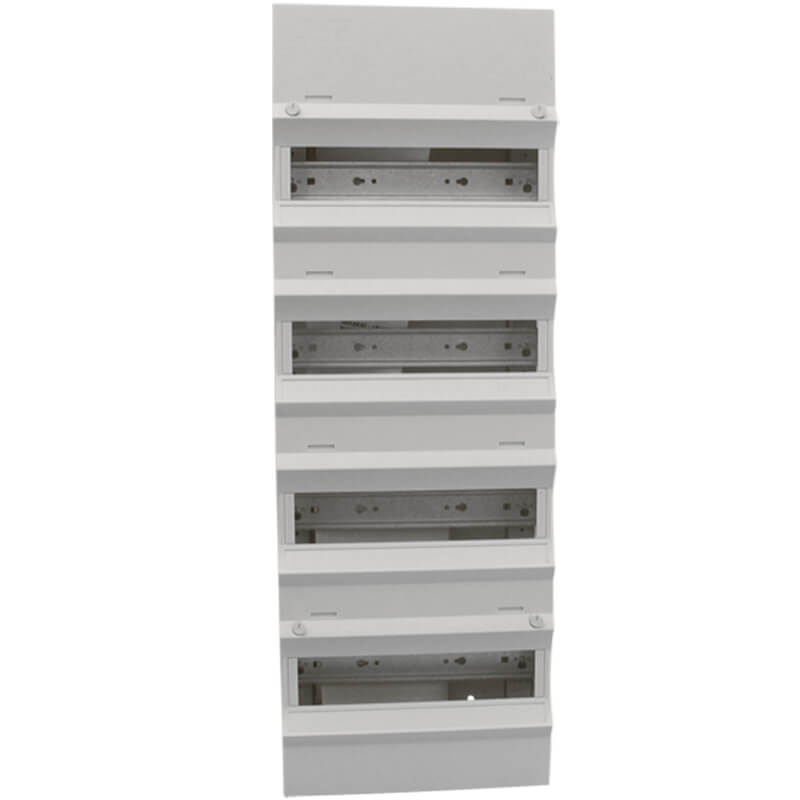

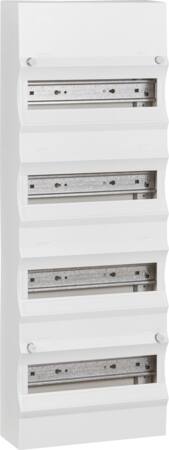

Gruppetavle UG - 24 lysegrå

Gruppetavle UG-24 fra Lauritz Knudsen er en gruppetavle med 4 rækker, beregnet til udvendig montage på væg. Den er totalisoleret og fremstillet i selvslukkende plast i henhold til EN 60439-3, hvilket gør den robust til placering udenfor tavleskabe, fx i bryggers, kælder eller teknikrum. Med sine 4 rækker og i alt 48 modulpladser er den dimensioneret til den store boliginstallation, hvor der skal være plads til mange grupper af automatsikringer og eventuelt IHC-komponenter.

Tavlen har 4 rækker med i alt 48 modul, og hver modulplads er 17,5 mm. Komponentåbningerne under dækkappen er 216 mm, og kan udvides med yderligere 2x9 mm, hvis du skal montere bredere komponenter end standard. Det giver god fleksibilitet til at planlægge, hvordan automatsikringer og andre DIN-skinne-komponenter skal fordeles i tavlen.

Tavlen leveres med en afgreningsklemme til beskyttelsesleder, der kan tage 4 x Cu 16 mm² og 9 x Cu 6 mm². Skulle det ikke være nok, kan der monteres endnu en afgreningsklemme direkte på grundpladen. Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra bagpladen til undersiden af DIN-skinnen, hvilket giver plads til at føre kabler pænt bag komponenterne.

Ja. Bagplade, grundstel og dækkappe er konstrueret, så tavlen kan sammenbygges både lodret og vandret med andre tavler i samme serie. Det gør det muligt at udvide installationen, hvis huset senere skal bruge flere grupper end de 48 modul, tavlen har fra start. Bagpladen har desuden udslagsblanketter på Ø40 mm mellem DIN-skinnerne samt i top og bund, som bruges til at føre kabler ind og ud af tavlen uden at skulle bore huller.

De skrå flader er tænkt til mærkning af den enkelte komponents formål, så det bliver tydeligt i tavlen, hvilken gruppe der styrer hvad. Der medfølger selvklæbende numre og symboler, som du kan sætte på fladerne, så tavlen fremstår ryddelig og overskuelig, både for dig selv og for en elektriker, der senere skal servicere installationen.

UG-24 fås både i lysegrå og hvid, med samme opbygning, mål (250 x 710 mm) og de 4 rækker med 48 modul. Forskellen ligger alene i farven på kappen. Den lysegrå udgave er det klassiske valg til teknikrum, kælder og bryggers, hvor tavlen ikke skal fremstå iøjnefaldende. Den hvide udgave passer bedre, hvis tavlen sidder synligt i et rum, hvor du gerne vil have den til at gå i ét med væggen eller andet hvidt inventar.
