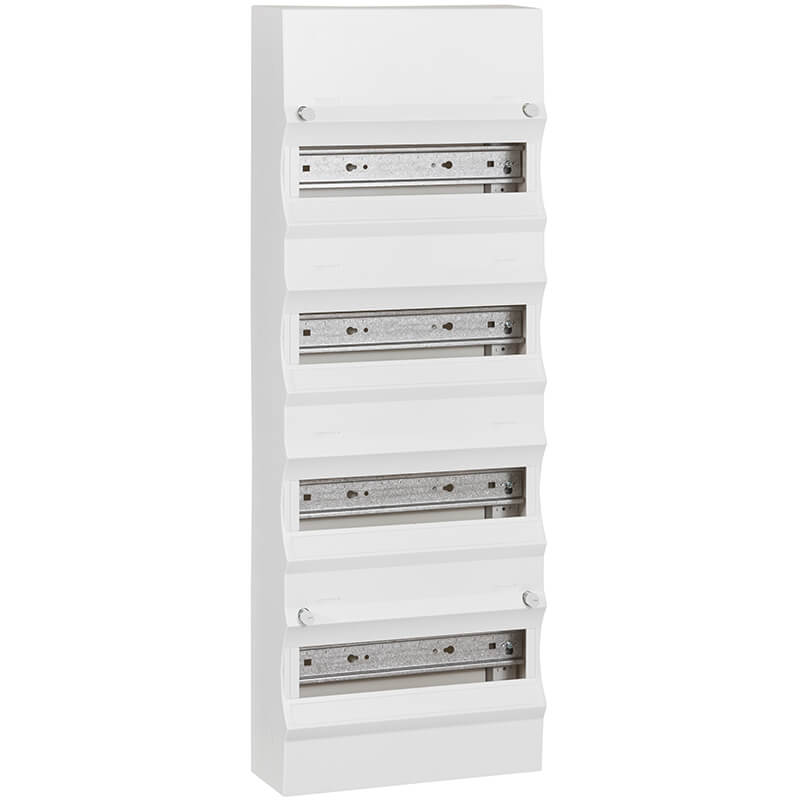

GRUPPETAVLE UG150-24 HVID

Gruppetavlen UG150-24 fra Lauritz Knudsen er lavet til større elektriske installationer, hvor du har brug for meget plads til automatsikringer, HPFI-relæer og andre DIN-skinnekomponenter. Tavlen har plads til 24 moduler fordelt på 4 rækker med 6 moduler i hver, så du kan holde styr på en installation med mange grupper uden at mangle plads. Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra bagpladen til undersiden af skinnen, hvilket giver ordentlig plads til at få kablerne ført ordentligt bag komponenterne.

Ja, låget til gruppetavlen følger ikke med og skal bestilles separat. Selve tavlen leveres med bagplade, grundstel og dækkappe, og du får desuden selvklæbende numre og symboler til mærkning med, så du nemt kan mærke, hvad de enkelte komponenter styrer, når installationen er sat op.

Tavlen er beregnet til udvendig vægmontering og er totalisoleret og udført i selvslukkende plast i henhold til EN 60439-3. Målene er 250 mm i bredden, 710 mm i højden og 101 mm i dybden, så du får en solid og rummelig kasse, der kan klare at sidde udendørs. Bagpladen har desuden udslagsblanketter på Ø40 mm mellem DIN-skinnerne samt i top og bund, så du let kan føre kabler ind, hvor det passer bedst til din installation.

Det kommer an på, hvordan du bedst kan udnytte pladsen på væggen. Gruppetavlen UG150-24 kan sammenbygges begge veje, så har du en høj og smal væg til rådighed, sætter du tavlerne oven på hinanden, mens du vælger vandret sammenbygning, hvis du hellere vil brede installationen ud i bredden. Komponentåbningerne er 216 mm og kan udvides med 2x9 mm, hvilket giver lidt fleksibilitet, uanset hvilken retning du vælger at bygge i.

Sammenbygger du to gruppetavler, udvider du simpelthen antallet af moduler til flere grupper i samme installation, hvilket er relevant, hvis 24 moduler ikke er nok. Kombinerer du i stedet med en målertavle af typen UM, får du samlet både måling og gruppeafgange i én sammenhængende løsning på væggen. Begge dele fungerer, fordi tavlen er designet til at kunne bygges sammen både lodret og vandret, så du vælger den løsning, der passer til, om du har brug for mere gruppeplads eller en samlet måler- og gruppeløsning.

Denne UG150-24 fås i hvid, mens der også findes en lysegrå udgave med et andet varenummer. Forskellen ligger alene i farven, da mål, modulantal og opbygning er de samme. Den hvide udgave passer godt, hvis du ønsker et diskret udtryk, der falder ind i lyse omgivelser, mens den lysegrå kan vælges, hvis det passer bedre til det øvrige el-materiel eller facaden, hvor tavlen skal sidde.
