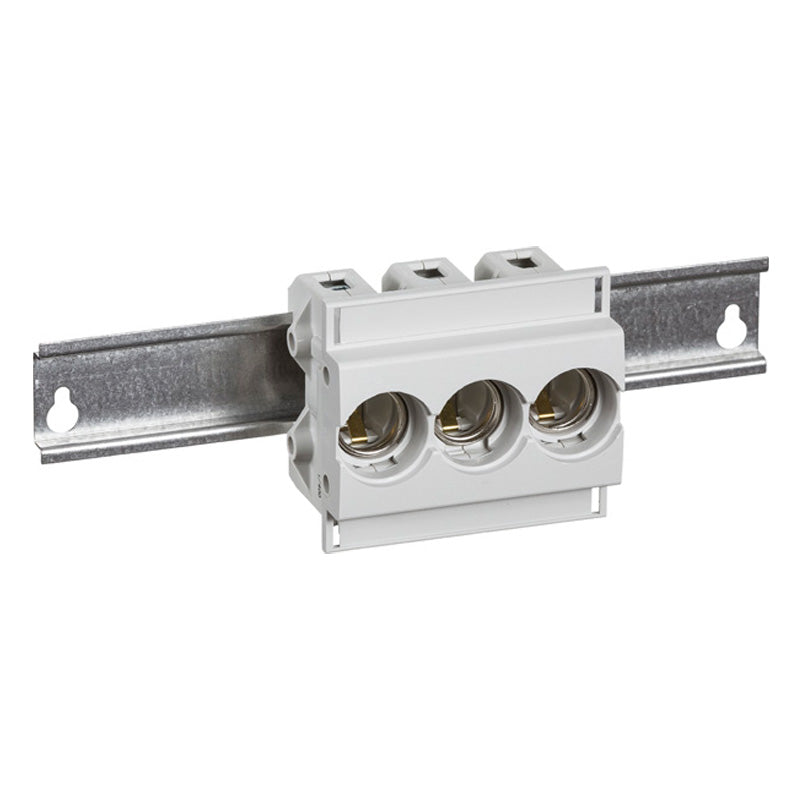

Sikringsholde D02-3 - IM-S

Sikringsholderen er en 3-polet D02-udgave, der udelukkende er beregnet til brug i målerskabe af typen IM-s. Den bruges typisk til tarifsikring, altså den sikring der styrer og beskytter en bestemt tarifgruppe i installationen. Fordi den er lavet specifikt til IM-s-serien, skal du ikke bruge den i andre målerskabstyper, medmindre din elinstallatør vurderer, at det er teknisk og sikkerhedsmæssigt forsvarligt.

Selve sikringselementet klipses fast på en DIN-skinne, hvorefter tilgangen sættes på klemmerne, der er forbundet med bundskruerne. Monteringsskruerne følger med, så du ikke skal ud og finde ekstra dele. Montagen er planforsænket, og montageplanen er vilkårlig, hvilket giver dig frihed til at placere holderen, som det passer bedst i det konkrete skab. Modulbredden er 81 mm, hvilket er værd at have i baghovedet, når du planlægger pladsen i tavlen.

Både til- og afgangsklemmerne er beregnet til kobberledere fra 2,5 til 25 mm², så du har et pænt spillerum, uanset om du kommer fra en mindre gruppe eller en mere belastet forsyning. Klemmerne skal spændes med et moment på 5 Nm for at sikre et korrekt og holdbart elektrisk kontaktpunkt. Det er en god idé at bruge en momentnøgle, så du rammer præcis det tal og undgår både løse forbindelser og overspændte klemmer.

Sikringsholderen har en mærkestrøm på 63 A og en mærkedriftsspænding på 400 V, hvilket gør den velegnet til de fleste tarifgrupper i en almindelig boliginstallation eller mindre erhvervsinstallation. Derudover har den en kortslutningsholdbarhed på 50 kA, altså hvor stor en kortslutningsstrøm konstruktionen kan modstå uden at tage skade. Egeneffekten er maks. 21 W, hvilket er den effekt selve holderen selv omsætter til varme ved fuld belastning. Den præcise dimensionering af sikringer og installation bør altid vurderes af en autoriseret elinstallatør ud fra den samlede installation.

Den er beregnet til brug ved omgivelsestemperaturer fra -25 °C til +55 °C, hvilket dækker langt de fleste skabsplaceringer i Danmark, uanset om skabet sidder udendørs på en husmur eller indendørs i et teknikrum. Det brede temperaturspænd gør, at du ikke skal bekymre dig om ekstra beskyttelse mod kulde eller varme i normale installationer.

De to tal beskriver hver deres del af sikringsholderens ydeevne. Mærkestrømmen på 63 A fortæller, hvor stor en vedvarende strøm holderen er beregnet til at føre i normal drift, altså den strøm der løber, når alt fungerer, som det skal. Kortslutningsholdbarheden på 50 kA fortæller derimod, hvor kraftig en kortslutningsstrøm konstruktionen kan modstå i det korte øjeblik en fejl opstår, uden at holderen eller klemmerne tager skade. Begge værdier skal ses i sammenhæng med resten af installationen, og det er altid en autoriseret elinstallatør, der skal vurdere, om de konkrete forhold i tavlen og installationen matcher disse værdier korrekt.
