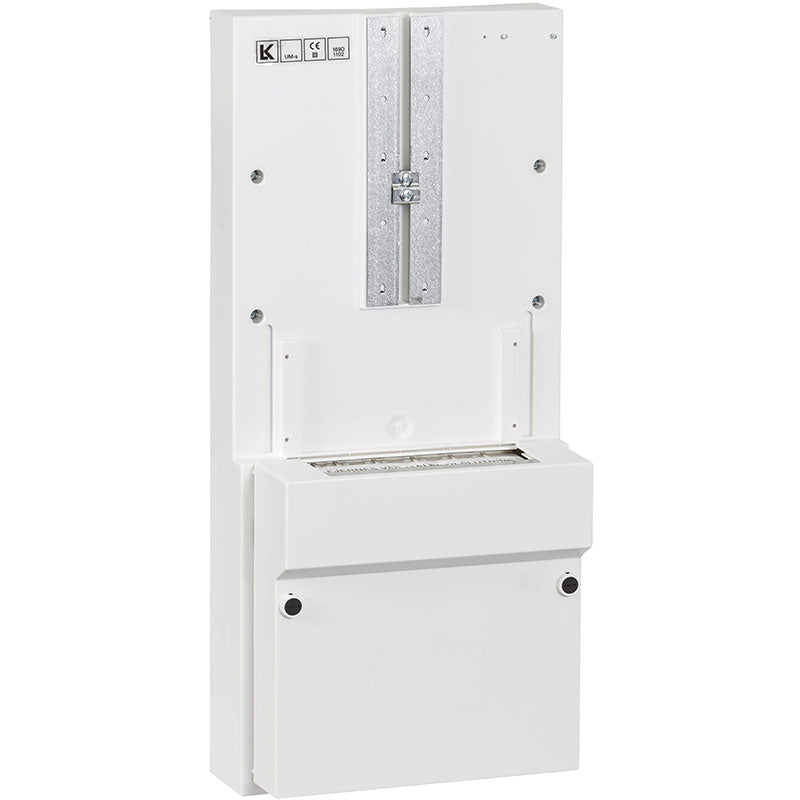

Udvendig måletavle UM-S hvid
Udvendig måletavle UM-S hvid
Udvendig måletavle UM-S i hvid er en robust løsning til elmåleren, når den skal sidde synligt på husets facade. Tavlen er bygget til stikbenstilslutning og tåler en mærkespænding på 400 V AC ved op til 63 A, så den dæ... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Udvendig måletavle UM-S i hvid er en robust løsning til elmåleren, når den skal sidde synligt på husets facade. Tavlen er bygget til stikbenstilslutning og tåler en mærkespænding på 400 V AC ved op til 63 A, så den dækker den type installation, de fleste boliger har brug for.
Den monteres udvendigt på væg og fungerer som det første led i mange nye og eksisterende el-installationer, hvor måleren skal sidde uden for boligen. Både private, der får sat ny måler op, og elektrikere, der arbejder med indgangsgrupper og gruppetavler, får en tavle, der er let at tilpasse den øvrige installation.
Fordele ved UM-S måletavlen
- Robust materiale: Fremstillet i dobbeltisoleret og selvslukkeligt termoplast, hvilket giver god mekanisk styrke og brandsikkerhed udendørs
- Kapslingsklasse IP20: Beskytter mod berøring af strømførende dele i den daglige brug
- Fleksibel sammenbygning: Kan monteres vandret eller lodret sammen med gruppetavle type UG, så tavlen let bygges sammen med resten af el-installationen
- Nem kabelføring: Bagplade med udslagsblanketter på Ø40 mm og blankettilgang i top og bund på dækrammen, maks. Ø30 mm i siderne og Ø40 mm i bunden
- Plomberbare låseskruer: Dækkappen kan plomberes, så uvedkommende ikke får adgang til måleren
- Klar til jordsløjfning: Der er mulighed for at sløjfe jordledningen med en afgreningsklemme
Til stikbensmåleren på facaden
Tavlen tager Cu-klemmer på 4-25 mm² og Al-klemmer på 16-25 mm² i massiv rund udførelse, og selve tilslutningen dækker Cu 2x16 mm² eller 1x16 mm² plus 2x10 mm² (Al er ikke tilladt her). Med en omgivelsestemperatur på -10 til +35 °C er den beregnet til at hænge udendørs året rundt, og da den svarer i dimension til LK gruppetavle UG150-18, passer den fint ind, hvor der allerede er installeret gruppetavler af den type. Tavlen er fra Lauritz Knudsen og kan udelukkende bruges til elmålere med stikbenstilslutning.
Ofte stillede spørgsmål om Udvendig måletavle UM-S hvid
Hvad bruges den udvendige målertavle UM-S til?
UM-S er en LK målerramme beregnet til udvendig montering på væg, hvor der skal sidde en elmåler med stikbenstilslutning. Tavlen er lavet specifikt til denne type elmåler og kan ikke bruges til andre tilslutningsformer. Den er fremstillet i dobbeltisoleret og selvslukkeligt termoplast, så du får en robust og holdbar løsning, der kan klare de udfordringer, en udvendig placering på facaden giver.
Hvor kan tavlen sidde, og hvad betyder kapslingsklassen IP20?
Tavlen er designet til udvendig montering på væg og har kapslingsklasse IP20. Omgivelsestemperaturen skal ligge mellem -10 °C og +35 °C. Mærkespændingen er 400 V AC, og mærkestrømmen er maks. 63 A. Dækkappen er udstyret med plomberbare låseskruer, hvilket giver ekstra sikkerhed mod uautoriseret adgang til installationen bag ved.
Hvordan foregår kabeltilslutningen, og hvilke tværsnit kan jeg bruge?
Bagpladen har udslagsblanketter på Ø 40 mm, og dækrammen giver adgang for rør og kabler i både top og bund, med maks. Ø 30 mm i siderne og Ø 40 mm i bunden. Klemmerne i tavlen er dimensioneret til kobberledere på 4-25 mm² samt massive runde aluminiumsledere på 16-25 mm². Selve tilslutningen kan udføres med kobber i 2x16 mm² eller 1x16 mm² plus 2x10 mm², mens aluminium ikke er tilladt til denne del af installationen. Den præcise dimensionering af kabler til din konkrete installation bør altid vurderes af en autoriseret elinstallatør.
Kan jordledningen sløjfes igennem tavlen?
Ja, der er mulighed for sløjfning af jordledningen ved brug af en afgreningsklemme. Det gør det enkelt at videreføre jordforbindelsen til den øvrige installation, uden at man skal etablere separate stik for hver del af anlægget.
Hvad er forskellen på UM-S målertavlen og gruppetavlen UG?
UM-S er selve målerrammen, hvor elmåleren med stikbenstilslutning monteres, mens gruppetavlen type UG er den del af installationen, hvor gruppeafbrydere og sikringer sidder. De to tavler er lavet, så de kan sammenbygges både vandret og lodret, og UM-S svarer i dimension til UG150-18. Det betyder, at du kan sætte målertavle og gruppetavle op som en samlet, pæn løsning på facaden, når begge dele er fra samme serie.
Skal jeg vælge den hvide eller den lysegrå udgave?
Denne tavle fås i hvid, hvilket er den udgave, du finder her. Der findes også en lysegrå variant i samme serie. Valget mellem de to er i praksis et spørgsmål om, hvilken farve der passer bedst til facaden og de øvrige installationer på stedet, da de tekniske egenskaber i øvrigt er de samme.
Kan jeg bruge aluminiumsledere til tilslutningen i stedet for kobber?
Klemmerne i tavlen kan tage imod massive runde aluminiumsledere på 16-25 mm², men til selve tilslutningsdelen er det kun kobber i 2x16 mm² eller 1x16 mm² plus 2x10 mm², der er tilladt. Her er der altså en klar forskel mellem, hvad klemmerne generelt kan håndtere, og hvad der konkret må bruges til tilslutningen. Da dette har betydning for sikkerheden i installationen, anbefales det, at en autoriseret elinstallatør vurderer, hvilken ledertype der er den rigtige løsning i den konkrete opgave.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
