Udvendig måletavle UM-L hvid
Udvendig måletavle UM-L hvid

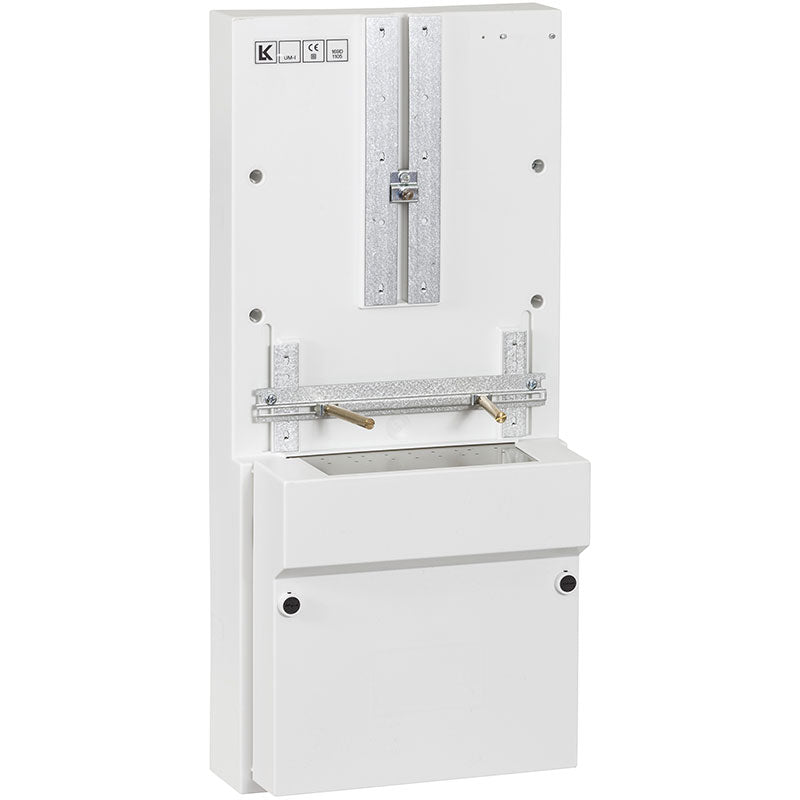

Udvendig måletavle UM-L i hvid er bygget til vægmontering udenfor og er designet specifikt til ledningstilslutning. Huset er fremstillet i dobbeltisoleret, selvslukkeligt termoplast med kapslingsklasse IP20, så målere... Se mere
2 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Udvendig måletavle UM-L i hvid er bygget til vægmontering udenfor og er designet specifikt til ledningstilslutning. Huset er fremstillet i dobbeltisoleret, selvslukkeligt termoplast med kapslingsklasse IP20, så måleren sidder godt beskyttet, selvom tavlen hænger ude på facaden året rundt.
Tavlen bruges, når elmåleren skal placeres synligt udvendigt, og installationen skal videre ind i en gruppetavle. Den kan sammenbygges med LK's UG gruppetavler, både vandret og lodret, og da UG18 har samme dimensioner som UM-L, får du en ensartet og pæn tavleopstilling uden overgange, der springer i design.
Fordele ved UM-L målertavle
- Fleksibel sammenbygning: Kan monteres sammen med UG gruppetavler i både vandret og lodret retning, så opstillingen kan tilpasses pladsen på facaden.
- Nem kabelføring: Udslagsblanketter på Ø 40 mm i bagpladen og blankettilgang i top og bund gør det ligetil at føre rør og kabler ind, med plads til op til Ø 30 mm i siderne og Ø 40 mm i bunden.
- Mulighed for jordsløjfning: Jordledningen kan sløjfes med en afgreningsklemme, så du undgår at afbryde jordforbindelsen ved senere udvidelser.
- Robust konstruktion: Dobbeltisoleret, selvslukkeligt termoplast og en dækkappe med plomberbare låseskruer giver god mekanisk beskyttelse og mulighed for at plombere installationen.
- Dimensioneret til boliginstallationer: Mærkespænding på 400 V AC og mærkestrøm op til 63 A, med klemmer til Cu 4-25 mm² og Al 16-25 mm² (kun massiv leder).
Klar til at hænge udenfor hele året
Med en driftstemperatur fra -10 °C til +35 °C er UM-L lavet til at sidde udendørs uanset årstid. Sløjfeklemmerne er dimensioneret til Cu 1x16 mm² plus 1x10 mm², mens aluminium ikke er tilladt til denne tilslutning, hvilket er værd at kende, når kabeldimensionerne skal på plads. Den hvide overflade gør tavlen diskret på muren, mens den solide konstruktion holder måleren tørt og sikkert placeret ude i vejr og vind.
Ofte stillede spørgsmål om Udvendig måletavle UM-L hvid
Hvad kan UM-L målertavlen bruges til?
UM-L er en udvendig målertavle beregnet til vægmontering, og den er specielt indrettet til ledningstilslutning. Den fungerer som ramme omkring elmåleren og giver et robust og sikkert udgangspunkt for tilslutningen af forsyningskablet. Tavlen er lavet i dobbeltisoleret og selvslukkeligt termoplast, hvilket gør den velegnet til udendørs brug på husfacaden, hvor den både skal tåle vejrlig og holde længe.
Hvordan monteres målertavlen, og kan den bygges sammen med andre tavler?
Tavlen monteres udvendigt på væg og kan bygges sammen både vandret og lodret med gruppetavle af typen UG. Da UG18 har samme dimensioner som UM-tavlen, går sammenbygningen let, og du kan dermed samle måler og gruppeafbrydere i én sammenhængende opstilling på facaden. Det giver en ryddelig løsning, hvis du både skal have plads til måleren og en gruppetavle på samme sted.
Hvordan kommer kabler og rør ind i tavlen?
Bagpladen har udslagsblanketter på Ø40 mm, så du kan bryde hul netop der, hvor kablet skal føres ind. Dækrammen har desuden blankettilgang i top og bund til rør og kabler, med plads til maksimalt Ø30 mm i siderne og op til 40 mm i bunden. Det giver en del fleksibilitet i forhold til, hvordan installationen skal føres frem til tavlen. Dækkappen er forsynet med plomberbare låseskruer, så installationen kan lukkes og sikres efter montage.
Kan jordledningen sløjfes i tavlen?
Ja, der er mulighed for sløjfning af jordledning ved hjælp af en afgreningsklemme (type 169D1217), som kan monteres i tavlen. Det gør det muligt at føre jordforbindelsen videre uden at skulle etablere en separat løsning uden for tavlen.
Hvilke kabler og klemmer kan tavlen håndtere?
Tavlen er udstyret med klemmer til kobber (Cu) 4-25 mm² og aluminium (Al) 16-25 mm², dog kun massive ledere for aluminium. Til sløjfning kan der tilsluttes Cu 1x16 mm² plus 1x10 mm², mens aluminium ikke er tilladt til denne funktion. Kapslingsklassen er IP20, og tavlen er dimensioneret til brug i omgivelsestemperaturer fra -10 °C til +35 °C. Den præcise dimensionering af kabler og sikring til din konkrete installation bør altid vurderes af en autoriseret elinstallatør.
Hvad er forskellen på at bruge UM-L alene og at kombinere den med en UG gruppetavle?
Bruges UM-L alene, fungerer den udelukkende som ramme til selve måleren og ledningstilslutningen. Kombinerer du den med en UG gruppetavle, som passer i dimension med UM-tavlen, får du samtidig plads til gruppeafbrydere og eventuelt andet tavlemateriel i samme opstilling. Vælger du kun UM-L, er løsningen enklere og fylder mindre på væggen, mens en sammenbygning med UG er relevant, hvis du ønsker måler og gruppetavle samlet ét sted udvendigt på huset.
Er tavlen kun hvid?
Den udgave, der hedder UM-L, leveres i hvid. Der findes desuden en tilsvarende udgave i lysegrå med et andet varenummer, hvis du foretrækker en lysere grå nuance til facaden i stedet for hvid. Vælg den farve, der passer bedst ind i husets øvrige udtryk.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
