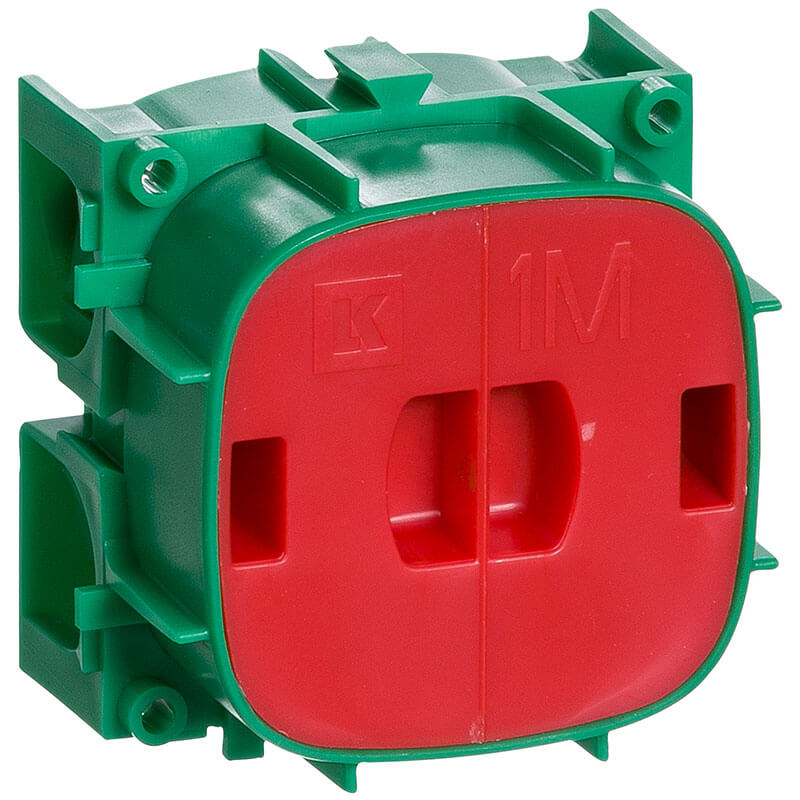

LK Fuga grøn indmuringsdåse 1 modul

Dåsen er beregnet til indmuring i pudsede vægge af mursten eller gasbeton, hvor du senere skal montere en afbryder eller stikkontakt fra FUGA-serien. Den er i grøn og fylder 1 modul, altså 50 x 50 mm med en dybde på 37,5 mm. Væggen, dåsen skal sidde i, bør være mindst 40 mm tyk, så der er plads til, at dåsen kan muriges ordentligt ind og sidde stabilt bag den færdige overflade.

Dåsen har udslagsblanketter beregnet til 16 mm rør eller kabler i siderne og i bunden, så du kan bryde hul netop dér, hvor du har brug for det. Er dåsen sat sammen med andre, er der desuden udklipningsblanketter, der giver mulighed for ledningsføring direkte mellem de sammenbyggede dåser. Selve røret eller kablets yderkappe skal føres helt ind i dåsen, og rør/kabel aflastes uden for dåsen med skruer, søm eller fastmuring, eventuelt suppleret med tude til indføringen.

Dåsen passer til FUGA-rammer, herunder Baseline, Softline og Hardline, så du har frit valg af design, uden at det går ud over funktionen. Til montering af afbryder eller kontakt i dåsen skal der bruges 45 mm lange afbryderskruer, hvilket er værd at have styr på, inden du går i gang, så du ikke mangler den rigtige skruelængde undervejs. Dåsen kan desuden vendes 180°, hvilket giver fleksibilitet i forhold til, hvordan installationen vender i væggen.

Denne 1-modul dåse kan sammenbygges både lodret og vandret, men der er forskel på, hvor mange du kan sætte sammen alt efter retning. Lodret kan du bygge op til 3 stk. 1-modul dåser sammen, eller kombinere med en 2 eller 2½ modul dåse. Vandret kan du ligeledes sætte op til 3 stk. 1-modul dåser sammen, eller kombinere med en 2 modul dåse. Skal du bruge andre kombinationer, kræver det, at der bruges Baseline 50-rammer. Vælg lodret sammenbygning, hvis du fx skal bruge flere komponenter oven på hinanden ved en dobbeltkontakt, og vandret, hvis installationen skal ligge i en vandret række.

Denne dåse har en dybde på 37,5 mm, hvilket er tilstrækkeligt til almindelige afbrydere og stikkontakter. Findes der behov for at placere elektroniske komponenter i dåsen, for eksempel dataudtag eller andet udstyr med lidt flere ledninger og forbindelser, kan det være en fordel at vælge en dybere udgave på 49 mm i stedet, da der simpelthen er mere plads at arbejde med. Den ekstra dybde kan også gøre installationen lidt mere fremtidssikret, hvis du senere skal udskifte eller udvide med nyt udstyr i samme dåse.

1-modul dåsen, som denne side handler om, er den mindste udgave og passer til enkelte afbrydere eller kontakter. 2-modul dåsen er bredere og bruges typisk, hvor du skal have plads til flere komponenter side om side, eller hvor du ønsker en bredere ramme. Begge typer kan sammenbygges med hinanden, både lodret og vandret, alt efter hvordan din installation skal se ud, og hvor mange funktioner der skal samles ét sted på væggen.
