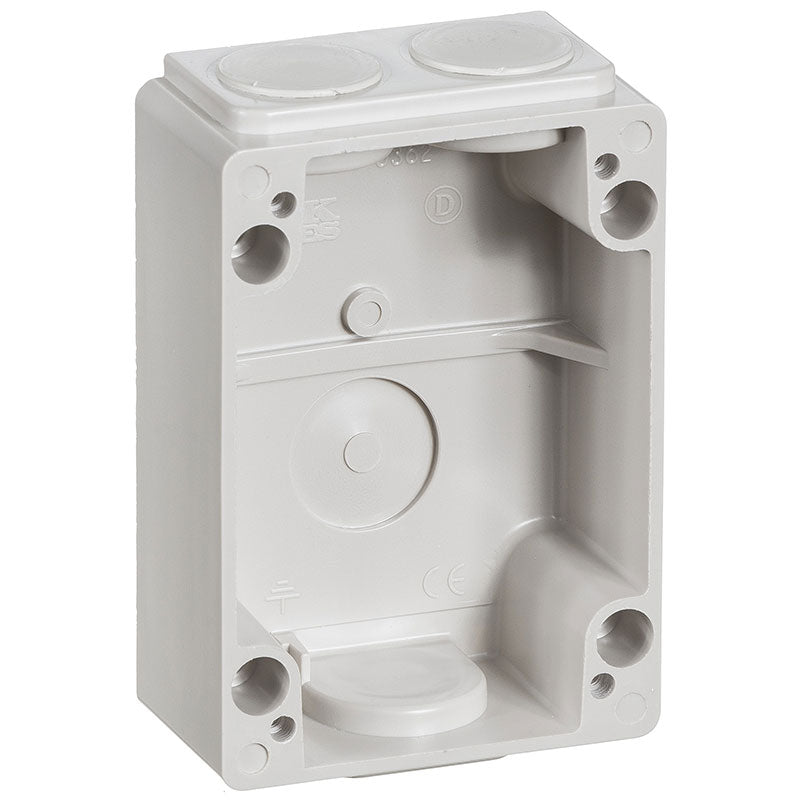

Underlag drejestikkontakt 3 blanket

Underlaget er den bagplade eller "dåse", som selve drejestikkontakten monteres på. Dette underlag fra Lauritz Knudsen monteres udvendigt på en væg og er lavet, så du kan føre kabler ind gennem tre blanketter med PG16-gevind. Det gør det praktisk, hvis du skal installere en drejestikkontakt et sted, hvor der ikke findes en indbygningsdåse i væggen, for eksempel i en garage, et udhus eller på en facade.

Underlaget skrues fast på væggen, og kablet føres ind gennem en af de tre blanketter med PG16-gevind. Da underlaget ikke leveres med selve forskruningen eller membranniplen, skal du selv have en PG16-kabelforskruning eller membrannippel med, afhængigt af hvilken tæthedsklasse du ønsker at opnå. Underlaget er desuden forberedt til isætning af jordklemme, så du kan sikre korrekt jordforbindelse i installationen.

Underlaget har indbyggede blanketter til afløbsåbninger for kondensvand. Det betyder, at du har mulighed for at åbne dedikerede huller, som lader eventuelt kondensvand løbe ud i stedet for at samle sig inde i underlaget. Det er en detalje, der er tænkt ind netop fordi produktet er beregnet til udvendig montage, hvor temperaturudsving kan give kondens.

Vælger du at montere kablet med en membrannippel, opnår hele opsætningen tæthedsklasse IP44. Bruger du derimod en almindelig kabelforskruning, følger tæthedsklassen i stedet den drejestikkontakt-indsats, du monterer ovenpå underlaget. Med andre ord bestemmer membranniplen selv niveauet af beskyttelse mod støv og vandsprøjt, mens en forskruning gør, at det er indsatsens egen klasse, der sætter niveauet for hele installationen. Skal underlaget bruges udvendigt, hvor det udsættes for vejr og fugt, er det derfor værd at overveje, hvilken løsning der giver den tæthed, du har brug for i den konkrete opgave.

Underlaget kan sammenbygges lodret med en sammenbygningsnippel, hvis du har brug for at placere flere drejestikkontakter tæt ved hinanden, for eksempel ved en arbejdsstation eller et sted med flere tilslutningsbehov. Skal underlaget derimod kun bruges til en enkelt drejestikkontakt, monteres det simpelthen alene på væggen uden yderligere tilbehør. Valget afhænger altså af, hvor mange stikkontakter du ønsker samlet på samme sted.

Underlaget leveres i lysegrå og måler 69 mm i bredden, 36 mm i dybden og 105 mm i højden. Det er værd at bemærke disse mål, hvis du skal placere underlaget et sted med begrænset plads, eller hvis det skal passe visuelt sammen med andet el-materiel i samme farve på stedet.
