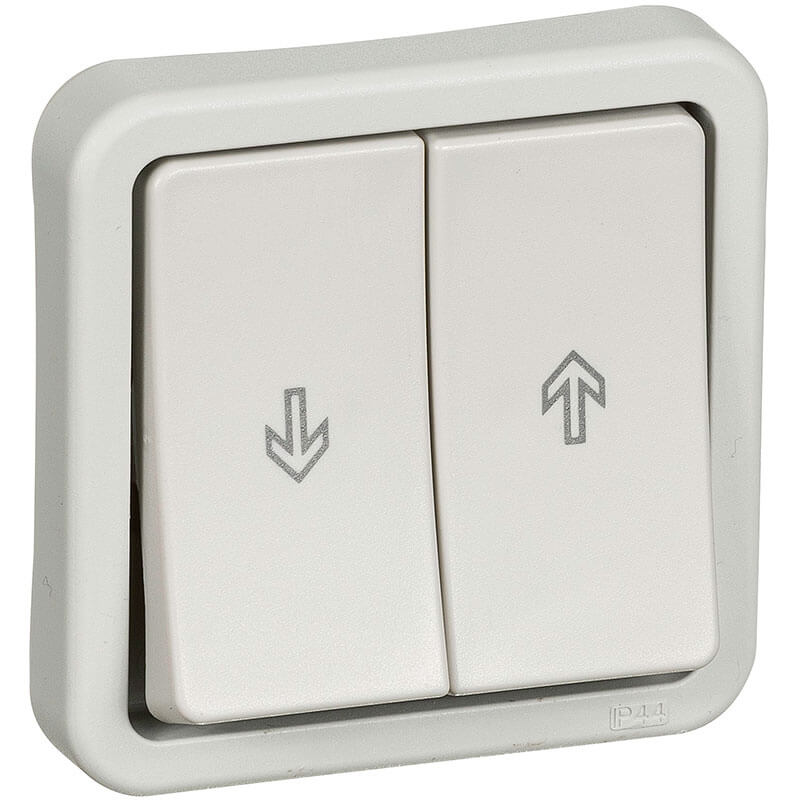

OPUS® 74 - Afbryder Jalousi

Afbryderen er tænkt til styring af motoriserede løsninger som markiser, gardiner eller garageporte, hvor du har brug for at kunne køre motoren op eller ned. Den er bygget som en 2x1-pol trykkontakt med gensidig elektrisk spærring, hvilket betyder at motoren aldrig kan få signal til at køre op og ned samtidig. Det gør den velegnet til fx en markise over terrassen eller et elektrisk gardin, hvor du styrer bevægelsen fra én og samme afbryder.

Ja, den er beregnet til udendørs installation og kan også bruges i vådrum. Den har kapslingsklasse IP44, hvilket betyder beskyttelse mod faste genstande ned til 1 mm og mod vandsprøjt fra alle retninger. Kabinettet er lavet af UV-bestandig termoplast, så det tåler at sidde udsat for sollys på fx en terrasse, i carporten eller i skuret. Slagstyrken er testet til IK-07, hvilket giver et robust kabinet i omgivelser hvor der kan forekomme stød eller slag.

Indsatsen har dobbelte skrueløse klemmer, som passer til ledningstværsnit på 1,5 til 2,5 mm². Der er én leder pr. hul, så du undgår at klemme flere ledere sammen i samme tilslutningspunkt. Den skrueløse løsning gør monteringen hurtigere, da du blot skal føre lederen ind i klemmen frem for at spænde en skrue. Afbryderen er dimensioneret til 16 A ved 250 V, hvilket dækker almindelig styring af motorer til gardiner og markiser.

Begge dele er muligt med denne indsats. Dækslet kan installeres udvendigt direkte på underlaget, eller det kan planforsænkes i dåser beregnet til indmuring eller indstøbning i væggen. Vælger du indstøbning, bruges 1 afstandsstykke, mens indmuring kræver 3 afstandsstykker. Skal afbryderen sidde i en let skillevæg med gipsbeklædning, bruges i stedet en OPUS 74-dåse, der isættes forfra. Underlagsmontering er typisk enklere at udføre efterfølgende på en eksisterende overflade, mens indstøbning eller indmuring giver et mere skjult og fladt udtryk, hvis du planlægger installationen fra bunden.

Indsatsen er som udgangspunkt opbygget som en 2x1-pol trykkontakt. Forskellen på en almindelig afbryder og en trykkontakt ligger i funktionen: en afbryder holder sin position, indtil du selv skifter den, mens en trykkontakt typisk kun aktiverer motoren, så længe du holder den inde, hvilket giver dig mere direkte kontrol over hvor langt en markise eller et gardin bevæger sig. Skal du bruge en fast afbryderfunktion i stedet, kan afbryderindsatsen ændres til trykkontakt ved montering af en fjeder, så du kan tilpasse styringen efter hvordan du ønsker at betjene din markise eller dit gardin.

De 2x1 poler er koblet, så der er indbygget en gensidig elektrisk spærring mellem op- og ned-funktionen. I praksis betyder det, at motoren i markisen, gardinet eller garageporten aldrig kan modtage signal til at køre begge veje på samme tid, selvom du skulle komme til at trykke forkert. Det adskiller den fra en almindelig enkeltpolet afbryder, hvor en sådan spærring ikke findes, og gør løsningen mere driftssikker ved styring af motoriserede installationer.
