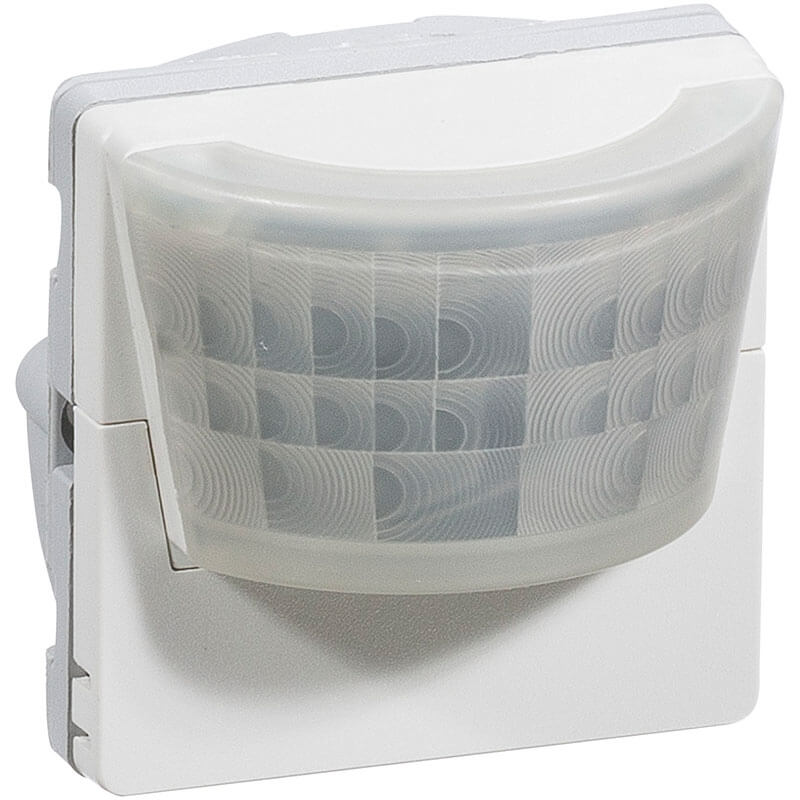

IHC Control® PIR LK FUGA 24 V hvid

Sensoren er en PIR-bevægelsesmelder fra Lauritz Knudsen, som er beregnet til indendørs brug i et IHC-system. Den kobles på systemet via 4 skæreklemmer, hvor terminal 1 er bevægelsesudgangen, terminal 2 og 3 er 24V og 0V, og terminal 4 er et skumringsrelæ. Det betyder, at du både kan bruge den til at registrere bevægelse i et rum og til at styre lys op efter det aktuelle lysniveau, alt sammen integreret i din IHC-installation.

Sensoren monteres i en dåse eller direkte på underlaget og skal placeres med frit udsyn til det område, den skal dække. Den anbefalede monteringshøjde er 2,15 m, og med de 180° i vandret dækningsvinkel samt 4° op og 56° ned i lodret vinkel får du en god dækning af rummet fra denne højde. Med rækkevidder på op til 9 x 18,0 m ved bevægelse (målt ved 25°) er den velegnet til større rum, hvor du ønsker pålidelig registrering uden for mange blinde vinkler.

Ja, det er værd at være opmærksom på. Da sensoren registrerer bevægelse via temperaturskift, kan den også reagere på genstande eller anlæg, der skaber hurtige temperaturændringer i rummet, for eksempel airconditionsanlæg, ventilations- og udluftningsanlæg, varmeapparater og kraftige lyskilder. Placerer du sensoren tæt på den type udstyr, kan det give unødvendige udløsninger, så det er en god idé at tænke placeringen igennem, inden du monterer den.

Sensoren har to forskellige rækkevidder afhængigt af, om den skal fange en person, der går ind i rummet, eller en person, der sidder eller står stille. Ved bevægelse dækker den 9 x 18,0 m målt ved 25°, mens rækkevidden ved tilstædeværelse, altså mindre bevægelser fra en person, der er relativt stillesiddende, er 6,0 x 12,0 m ved samme vinkel. Skal du bruge sensoren i et rum, hvor folk primært sidder ned, for eksempel et kontor eller møderum, er det tilstædeværelsesrækkevidden, der er mest relevant at forholde sig til, mens bevægelsesrækkevidden er styrende i gennemgangsrum og gange.

Under afdækningen på fronten sidder 4 drejeknapper, der styrer forskellige dele af funktionen. Knap 1 justerer følsomheden, altså hvor let sensoren reagerer på bevægelse. Knap 2 indstiller det lysniveau, sensoren skal reagere på, inden for området 10-1000 lux, hvilket er relevant for skumringsrelæet. Knap 3 styrer lysniveauet på selve bevægelsesudgangen, mens knap 4 lader dig vælge dækningsområdet. På den måde kan du finjustere sensoren, så den passer til det konkrete rum, uden at skulle ændre i selve IHC-programmeringen.

Det afhænger af, hvad du vil opnå. Bevægelsesudgangen (terminal 1) er en open collector-udgang, der er aktiv lav, og bruges til at melde bevægelse ind i dit IHC-system, for eksempel til at tænde lys eller udløse en alarmfunktion. Skumringsudgangen (terminal 4) er ligeledes open collector og aktiv lav, men reagerer på det omgivende lysniveau, som du indstiller mellem 10 og 1000 lux med knap 2. Vil du have lys, der tændes ved bevægelse uanset lysforhold, er det bevægelsesudgangen, du skal bruge. Vil du derimod styre efter dagslysniveau, for eksempel til automatisk gadelys eller belysning i et rum uden dagslys, er det skumringsudgangen, der er relevant.
