IHC Net teleadaptor B100 tilsl. fax og ISDN
IHC Net teleadaptor B100 tilsl. fax og ISDN
IHC Net teleadaptor B100 er en passiv komponent til LK IHC Net-systemet, der bygger bro mellem telefonnettets vægudtag og en fax- eller ISDN-enhed. Boksen sørger for, at ringesignalet fra en fax kan returneres til sys... Se mere
1 stk på lager - Forventet levering om 1 hverdag
Produktbeskrivelse
Produktbeskrivelse
IHC Net teleadaptor B100 er en passiv komponent til LK IHC Net-systemet, der bygger bro mellem telefonnettets vægudtag og en fax- eller ISDN-enhed. Boksen sørger for, at ringesignalet fra en fax kan returneres til systemets slaveporte, eller at de analoge linjer fra en ISDN-terminaladapter føres tilbage til telemodulets øvrige porte.
I praksis bruges adapteren, når du har en fax- eller ISDN-forbindelse et sted i huset, som skal spille sammen med den øvrige teletilslutning via IHC Net. Den er relevant for installatører og gør-det-selv-folk, der arbejder med LK IHC-installationer, hvor telefoni og datalinjer skal fordeles korrekt mellem flere porte.
Fordele ved IHC Net teleadaptor B100
- Fleksibel porttilslutning: 2 stk. RJ11-indgange og 1 stk. RJ45-indgang giver plads til både returveje og hovedtilslutning, mens 1 RJ45-udgang fører signalet videre.
- Klar til fax og ISDN: Understøtter tilslutning af både fax-enhed og ISDN-terminaladapter, så returvejen for ringesignal eller analoge linjer håndteres korrekt.

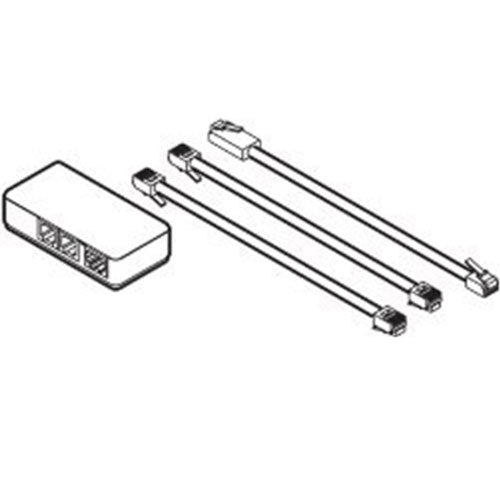

- Medfølgende kabler: 2 stk. ledninger til returvej og 1 stk. tilslutningskabel til fax følger med, så du er klar til at koble adapteren til med det samme.
- Bred driftstemperatur: Fungerer ved 0 til +45 °C, hvilket dækker de fleste installationssteder i bolig og erhverv.
- Tolerant over for luftfugtighed: Klarer 5 til 95 % relativ luftfugtighed uden problemer.
Sådan kobles adapteren rigtigt til
Mellem vægudtaget og teleadapter-boksen skal der bruges et LexCom patchkabel, som bestilles separat. Boksen er testet efter IEC 512-2 (1985, Test 3A Method C), og kabeltypen på tilslutningen er KAT 5. Adapteren løser en helt specifik opgave i IHC Net-installationer, nemlig at føre fax- og ISDN-signaler korrekt tilbage i systemet, uden at du selv skal ombygge telemodulets øvrige opsætning.
Ofte stillede spørgsmål om IHC Net teleadaptor B100 tilsl. fax og ISDN
Hvad bruges IHC Net teleadaptor B100 til?
Teleadaptoren er en passiv komponent, der udelukkende hører til LK IHC Net-systemet. Den monteres mellem et vægudtag og en fax-enhed eller en ISDN-enhed, og opgaven er at sørge for, at ringesignalet fra en fax kan returneres til de øvrige slaveporte, eller at de analoge linjer fra en ISDN-terminaladapter kan føres tilbage til telemodulets andre porte. Kort sagt sikrer den, at signalet fordeles korrekt rundt i telemodulet, når du har en fax eller ISDN-forbindelse koblet på anlægget.
Hvad følger med, når jeg køber adaptoren?
Der medfølger 2 stk. ledninger til returvejen samt 1 stk. tilslutningskabel til fax-enheden, så du har det nødvendige udstyr til selve koblingen mellem boksen og fax- eller ISDN-udstyret. Bemærk dog, at det patchkabel, der skal bruges mellem selve vægudtaget og teleadaptor-boksen, ikke er inkluderet, det skal bestilles særskilt som et LexCom patchkabel.
Hvilke porte har fordelerboksen, og hvordan tilsluttes de?
Boksen har i alt 1 RJ45-port, som forbindes til vægudtaget, og 2 RJ11-porte, der bruges til de to returveje. Derudover er der 1 RJ45-udgang, som kobles til enten en ISDN-terminaladapter eller en fax-enhed. Fordelingen giver et samlet billede af 2 stk. RJ11 og 1 stk. RJ45 som indgange, og 1 stk. RJ45 som udgang, så du nemt kan se, hvor de forskellige kabler skal sidde ved installationen.
Hvilke omgivelser tåler adaptoren, og hvor kan den installeres?
Boksen er beregnet til brug ved en omgivelsestemperatur på 0 til +45 °C og en luftfugtighed på 5 til 95 % RH, hvilket dækker almindelige installationsmiljøer i bolig og erhverv, hvor der ikke er ekstrem varme, kulde eller fugt. Den er godkendt efter IEC 512-2 (1985, Test 3A Method C), hvilket relaterer sig til testmetoden for selve stikforbindelsen.
Skal jeg tilslutte en fax-enhed eller en ISDN-enhed til adaptoren?
Adaptoren er lavet til begge dele, så valget afhænger udelukkende af, hvilket udstyr du har stående. Skal du bruge en fax, tilsluttes den via det medfølgende tilslutningskabel til fax, mens en ISDN-terminaladapter (T/A) kobles til den samme RJ45-udgang, når de analoge linjer skal føres tilbage til telemodulets øvrige porte. Funktionen i boksen, at lede returvejen korrekt, er den samme uanset om det er fax eller ISDN, det er blot enheden i den anden ende, der afgør, hvilket kabel du bruger.
Hvad er forskellen på RJ11- og RJ45-portene på boksen?
De to portyper bruges til hver deres del af installationen. RJ11-portene, hvoraf der er 2 stk., er beregnet til returvejsledningerne, altså den del af signalet der skal føres tilbage i systemet. RJ45-porten på indgangssiden forbinder boksen til vægudtaget, mens RJ45-udgangen bruges til selve fax- eller ISDN-enheden. Så mens RJ11 og RJ45 fysisk er forskellige stiktyper, er det placeringen i signalvejen, der afgør, hvilken port du skal bruge til hvilket kabel.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
