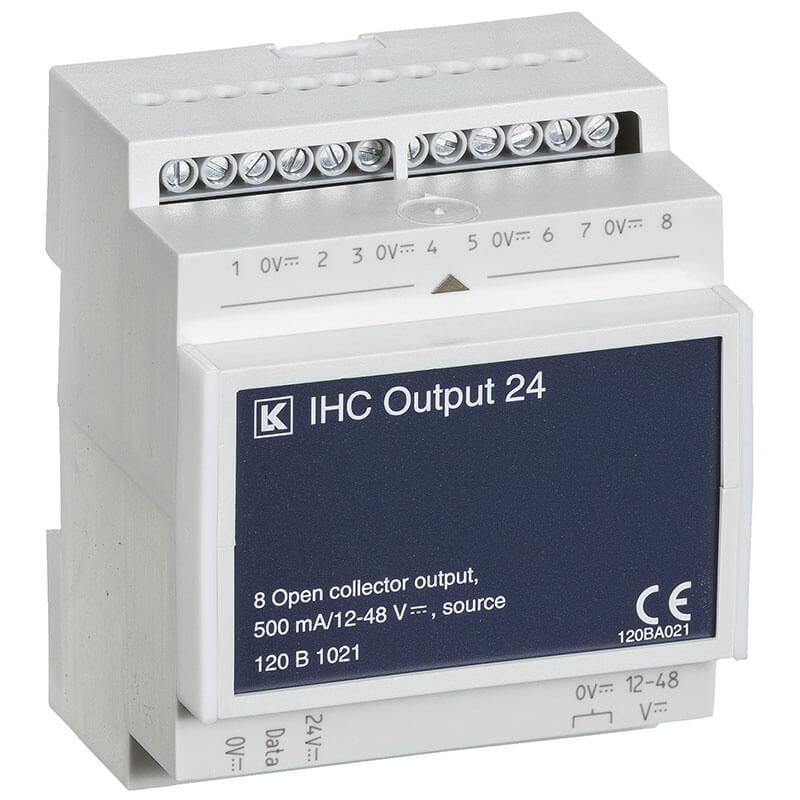

IHC Control® Output 24 V d.c. med 8 udgange
IHC Control® Output 24 V d.c. med 8 udgange
IHC Control® Output 24 V d.c. er et outputmodul med 8 transistorudgange, der styrer op til 8 separate 12-48 V d.c.-belastninger i en IHC-installation. Det monteres på DIN-skinne og fylder kun 2 moduler i tavlen, så de... Se mere
0 stk på lager
4 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
IHC Control® Output 24 V d.c. er et outputmodul med 8 transistorudgange, der styrer op til 8 separate 12-48 V d.c.-belastninger i en IHC-installation. Det monteres på DIN-skinne og fylder kun 2 moduler i tavlen, så det passer ind, hvor pladsen er trang. Med maks 500 mA pr. udgang kan modulet håndtere alt fra lysdioder og kontrollamper til styresignaler i det øvrige IHC-system. I praksis bruges modulet til at koble belastninger som lysdioder, kontrollamper og styresystemer via IHC's centrale logik, så du kan tænde, slukke og styre funktioner rundt i huset uden at trække separate kredse til hver enkelt komponent. Det er relevant, når en eksisterende IHC-installation skal udvides med flere styrede udgange, og henvender sig både til den erfarne gør-det-selv-elektriker og til installatøren, der arbejder professionelt med IHC.
Fordele ved IHC Control® Output 24 V d.c.
- 8 transistorudgange: Hver udgang kan kobles til separat spændingsforsyning på 12-48 VDC, så du styrer otte forskellige belastninger uafhængigt af hinanden
- Udgangsstrøm på 500 mA pr. udgang: Rigeligt til lysdioder, kontrollamper og mindre styrekredse
- Indbygget beskyttelse: Udgangene er sikret med spærredioder mod 0 V d.c., så der ikke kræves ekstra sikring, når der kobles kontaktorer på
- Kompakt DIN-montering: Fylder 2 moduler (M36) på skinnen, hvilket holder tavlen overskuelig
- Robuste klemmer: Skrueklemmer på maks. 2x1,5 mm² med trådbeskytter giver en stabil og sikker tilslutning
- Kapsling IP20: Modulet er beregnet til montering inde i tavle eller kabinet
Bygget til den udbyggede IHC-installation
Modulet forsynes med 20-28 VDC (nominelt 24 VDC SELV) og trækker kun omkring 10 mA i eget forbrug ved 24 VDC, så det belaster ikke systemet unødigt. Datalinjen kan trækkes op til 100 m, hvilket giver frihed til at placere udgangsmodulet der, hvor det passer bedst i installationen. Det tåler omgivelsestemperaturer fra -20 til +50 °C og en relativ luftfugtighed på 5-95 % (ikke kondenserende), og lever op til EN 61000-6-3 og EN 61000-6-1. Modulet er en del af LK IHC®-serien og er produceret i Danmark.
Ofte stillede spørgsmål om IHC Control® Output 24 V d.c. med 8 udgange
Hvad kan IHC Control Output-modulet bruges til?
Modulet er lavet til at koble op til 8 belastninger på 12-48 V DC, for eksempel varmestyringselementer, lysdioder, kontrollamper eller andre styresystemer i din IHC-installation. De 8 transistorudgange fungerer som elektroniske "kontakter", der tænder og slukker de tilsluttede forbrugere ud fra styringen i IHC-systemet. Det gør modulet velegnet, hvis du vil styre flere små DC-belastninger fra samme sted i tavlen.
Hvor meget strøm kan hver udgang klare, og hvordan tilsluttes belastningerne?
Hver af de 8 udgange kan belastes med maksimalt 500 mA, og udgangene forsynes fra en separat, ekstern spændingsforsyning på 12-48 V DC, som skal være SELV. Udgangene er PNP-transistorudgange med pull up, og de er beskyttet med spærredioder mod 0 V DC, så du ikke behøver ekstra beskyttelse mod induktionsspændinger, hvis du kobler kontaktorer på. Tilslutning sker via skrueklemmer, der kan tage op til 2 x 1,5 mm² ledning med trådbeskytter.
Hvordan monteres modulet, og hvilke miljøforhold kan det tåle?
Modulet monteres på din-skinne i tavlen og har kapslingsklasse IP20, så det er beregnet til montage i en lukket tavle og ikke direkte eksponering. Det kan bruges i omgivelsestemperaturer fra -20 °C til +50 °C og tåler en relativ luftfugtighed på 5-95 %, så længe der ikke opstår kondens. Til dataforbindelsen mellem IHC-moduler anbefales kabeltypen IHC LINK NOPOVIC, og datalinjen kan trækkes op til 100 meter.
Hvor meget strøm bruger modulet selv?
Modulets eget forbrug ligger på 10 mA ved 24 V DC, og egeneffekten er maksimalt 0,25 W plus op til 1 W pr. aktiv udgang. Det er værd at have med i beregningen, når du dimensionerer strømforsyningen til hele IHC-installationen, især hvis du har flere moduler koblet sammen på samme datalinje.
Hvad er forskellen på modulets egen forsyningsspænding og udgangsspændingen til belastningerne?
Der er to forskellige spændinger at holde styr på. Selve modulet forsynes med 20-28 V DC, nominelt 24 V DC SELV, med maksimalt 5 % rippel, og det er denne spænding, der driver modulets logik og datakommunikation. Udgangene til de tilsluttede belastninger forsynes derimod separat med 12-48 V DC fra en ekstern SELV-forsyning. Det betyder, at du kan style belastninger med en anden spænding, end modulet selv kører på, så længe forsyningen til udgangene ligger inden for det angivne interval.
