IHC CONT. INPUT 16X24VDC, 24MA
IHC CONT. INPUT 16X24VDC, 24MA
LK IHC Control Input 24 er et indgangsmodul med 16 indgange til 24 VDC/24 MA-signaler, bygget til at samle op på svagstrømssignaler fra betjeningstryk, termostater og lignende kontakter i en IHC-installation. Modulet ... Se mere
0 stk på lager
15 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

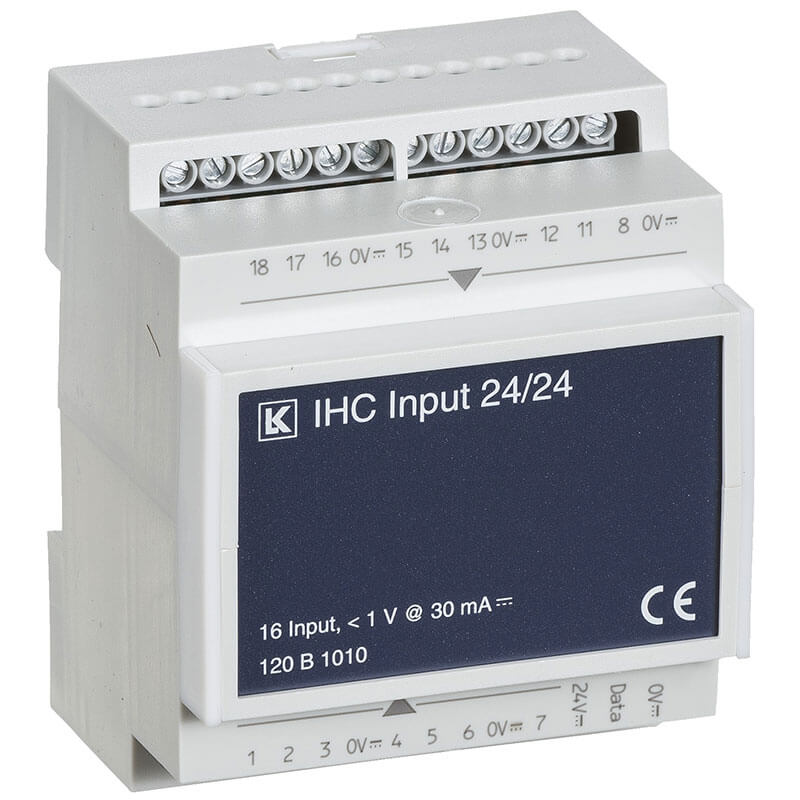

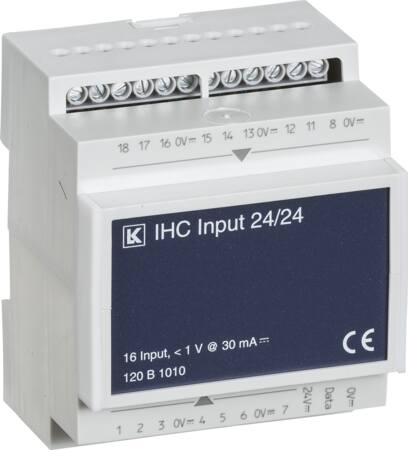

LK IHC Control Input 24 er et indgangsmodul med 16 indgange til 24 VDC/24 MA-signaler, bygget til at samle op på svagstrømssignaler fra betjeningstryk, termostater og lignende kontakter i en IHC-installation. Modulet trækker maksimalt 10 W og monteres nemt på DIN-skinne i tavlen eller decentralt ude i installationen.
Funktionen er enkel: hver indgang holdes på +24 V DC via en indbygget pull-up-modstand, indtil kontakten aktiveres og lægger indgangen til 0 V DC. Det gør modulet velegnet til alt fra almindelige trykknapper til termostater og alarmkontakter, og fordi det arbejder med lavspænding, skal de tilsluttede kontakter være isoleret svarende til dobbelt isolation (8 mm krybeafstand) i forhold til 230/400 V-nettet.
Fordele ved LK IHC Control Input 24
- 16 indgange: Samler signaler fra op til 16 svagstrømskontakter i ét modul, så du sparer plads i tavlen
- Fleksibel placering: Kan sidde centralt ved controlleren eller decentralt ude i installationen, alt efter hvad kabelføringen kræver
- Lang rækkevidde: Datalinjen tåler op til 100 m og selve indgangene op til 300 m, hvilket giver god fleksibilitet i større installationer
- Robust drift: Fungerer i omgivelser fra -20 °C til +50 °C og ved 10-90 % relativ luftfugtighed uden kondensering
- Sikre tilslutninger: Skrueklemmer på op til 2x1,5 mm² med trådbeskytter giver et solidt og vedligeholdelsesvenligt el-arbejde
- DIN-skinnemontering: IP20-kapsling gør modulet til en oplagt tavlekomponent i et lukket el-skab
Bygget til det klassiske IHC-system
Modulet forsynes med 20-28 V DC, nominelt 24 V DC SELV, og indgangene har en indgangsimpedans på 1 kohm med pull-op til 24 V DC, mens kontaktmodstanden for aktivering skal holdes under 33 ohm. Med 3 tilslutninger til strømforsyning og datalinje, 16 til selve indgangene og 5 til 0 V for indgangssignalerne er modulet klar til at blive koblet direkte ind i en eksisterende LK IHC-installation, hvor du ønsker at udvide antallet af tilsluttede kontakter og sensorer.
Ofte stillede spørgsmål om IHC CONT. INPUT 16X24VDC, 24MA
Hvad bruges IHC Control Input modulet til?
Modulet er lavet til at samle signaler op fra svagstrømskontakter i din IHC-installation, for eksempel betjeningstryk, termostater og lignende. Det fungerer som bindeled mellem dine kontakter og selve IHC-systemet, så tryk og signaler kan bruges videre i din styring. Bemærk, at kontakterne der tilsluttes skal være isoleret svarende til dobbelt isolation med 8 mm krybeafstand i forhold til 230/400V-nettet, for at systemet fortsat kan betragtes som et svagstrømssystem.
Hvor mange indgange har modulet, og hvordan fungerer de?
Modulet har 16 indgange til 24VDC/24MA-signaler. Indgangene har en indbygget pull-up modstand, der holder dem på +24V DC, når de ikke er aktiveret. Når en kontakt aktiveres, lægges indgangen til 0V DC, og det er den ændring, modulet registrerer og sender videre. Indgangsimpedansen er 1 kohm mod pull-op til 24VDC, og kontaktmodstanden for aktivering skal maksimalt være 33 ohm.
Hvor kan modulet placeres, og hvordan monteres det?
Du har frit valg mellem at placere modulet centralt ved din IHC Controller eller decentralt ude i installationen, tættere på de kontakter det skal betjene. Det monteres på din-skinne, hvilket gør det nemt at sætte op sammen med resten af dine IHC-komponenter i tavlen eller et fordelingsskab. Kapslingsklassen er IP20, så det er beregnet til tørre, indendørs miljøer som el-tavler og skabe, ikke til fugtige eller udendørs installationer.
Hvor langt kan jeg trække kabler til og fra modulet?
Datalinjen mellem modulet og resten af IHC-systemet må have en maksimal kabellængde på 100 meter, mens kablerne til selve indgangene må trækkes op til 300 meter. Tilslutning sker via skrueklemmer, der tager ledere op til 2x1,5 mm² og har trådbeskytter, så du får en solid og sikker forbindelse i klemmerne.
Hvilken strømforsyning kræver modulet?
Modulet forsynes med 20-28V DC, nominelt 24V DC SELV, med maksimalt 5 % rippel. Egetforbruget ligger mellem 7 og 391 mA ved 24V DC afhængigt af, hvor mange indgange der er aktiveret samtidig, og den maksimale effekt modulet trækker er 10 W. Det gør det forholdsvis nemt at indregne i dimensioneringen af din 24V-forsyning i tavlen.
Skal jeg vælge dette Input 24-modul eller Input 24/3-modulet?
Det almindelige Input 24-modul, som denne vare er, dækker de fleste opgaver med opsamling af signaler fra betjeningstryk, termostater og lignende. Har du derimod mange langvarige signaler liggende på indgangene ad gangen, for eksempel fra PIR-alarmer med lukket kontakt (NC), magnetkontakter eller skumringsrelæer, kan Input 24/3-modulet (120B1011) være et bedre valg, da det er lavet til at reducere strømforbruget i netop den situation. Er du i tvivl om, hvilket modul der passer bedst til din konkrete installation, bør en autoriseret elinstallatør vurdere valget.
