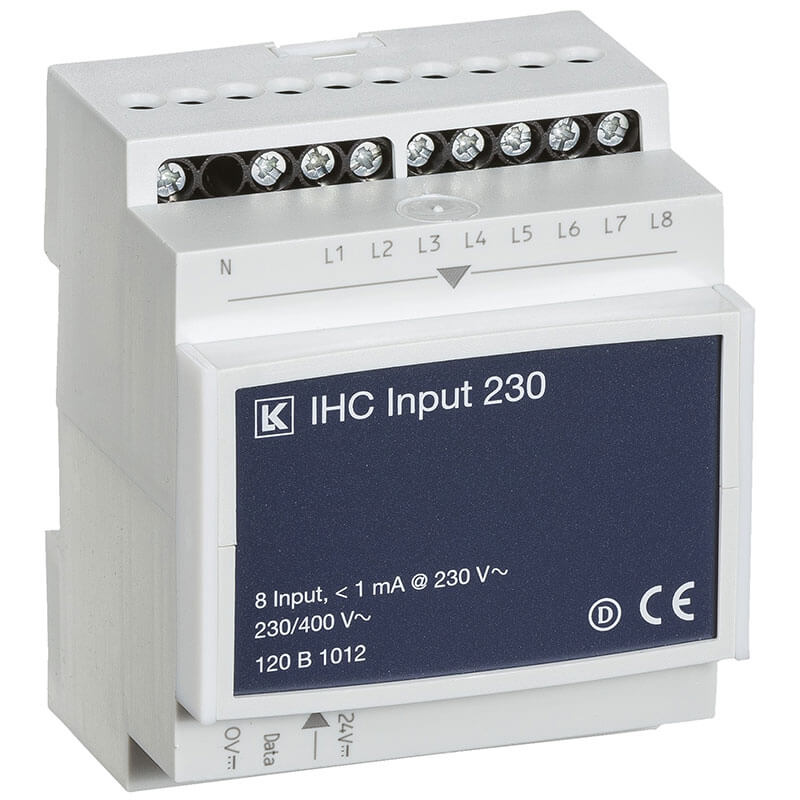

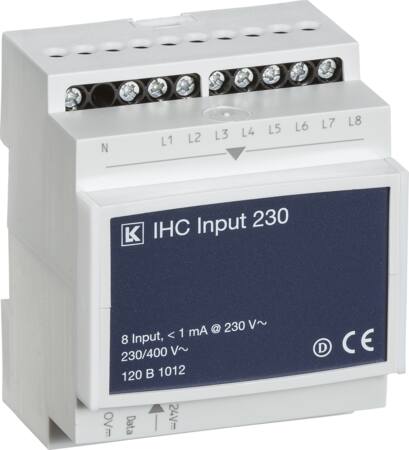

IHC Control® Input 230 V a.c. med 8 indgange

Modulet fungerer som et indgangsmodul, der tager 230 V a.c. signaler fra sensorer og stærkstrøms-betjeningstryk og omsætter dem til signaler i IHC systemet. Det gør det oplagt, hvis du har en eksisterende stærkstrøms-installation med betjeningstryk, som du gerne vil koble sammen med et IHC anlæg, uden at du behøver lægge nye svagstrømskabler til hver kontakt. På den måde kan du bygge videre på det, der allerede sidder i væggen, og få det integreret i den intelligente installation.

Modulet monteres på DIN-skinne, hvilket gør det nemt at sætte op i en almindelig gruppetavle. Du har frihed til at placere det, hvor det passer bedst i installationen, enten centralt sammen med controlleren eller decentralt ude i selve installationen tæt på de betjeningstryk, der skal tilsluttes. Det giver mulighed for at planlægge kabelføringen mere fleksibelt, afhængigt af hvordan din tavle og dine rum er sat op.

Modulet har 8 indgange, som ved aktivering skal ligge til 230 V a.c. Til de 8 indgange kan du fordele og tilslutte tre faser fra samme 4-polede gruppeafbryder eller automatsikring, og modulet er dimensioneret til maksimal forsikring på 10 A. Den korrekte dimensionering og valg af sikring i din konkrete installation bør altid vurderes af en autoriseret elinstallatør, så det passer til resten af din tavle og de tilsluttede kredse.

Har du 8 eller færre stærkstrøms-signaler, der skal ind i IHC systemet, er et enkelt modul med sine 8 indgange nok. Har du derimod flere betjeningstryk eller sensorer, der skal dækkes, kan du seriekoble to Input 230 V moduler, så du samlet får 16 indgange tilsluttet på én og samme IHC indgangsport. Det gør løsningen skalerbar, uden at du skal ændre i selve IHC opsætningen, blot fordi installationen vokser.

Placerer du modulet centralt ved controlleren, samler du styringen ét sted, hvilket kan gøre det nemmere at få overblik og servicere anlægget fra tavlen. Vælger du i stedet en decentral placering ude i installationen, kan du komme tættere på de betjeningstryk eller sensorer, der skal tilsluttes, hvilket ofte betyder kortere kabelvej derude. Begge muligheder er indbygget i modulets konstruktion, så valget afhænger mest af, hvordan din tavle og dine installationsforhold er skruet sammen.

Modulet har galvanisk sikkerhedsadskillelse svarende til dobbelt isolation med 8 mm krybestrækning mellem 230 V a.c. indgangsklemmerne og IHC systemets svagstrøm. Det betyder, at stærkstrømsdelen og den svage IHC-styring er holdt tydeligt adskilt inde i modulet. Sammenlignet med et modul uden denne adskillelse er det netop den konstruktion, der gør det muligt at koble almindelige 230 V betjeningstryk direkte ind i et svagstrømsbaseret IHC system.
