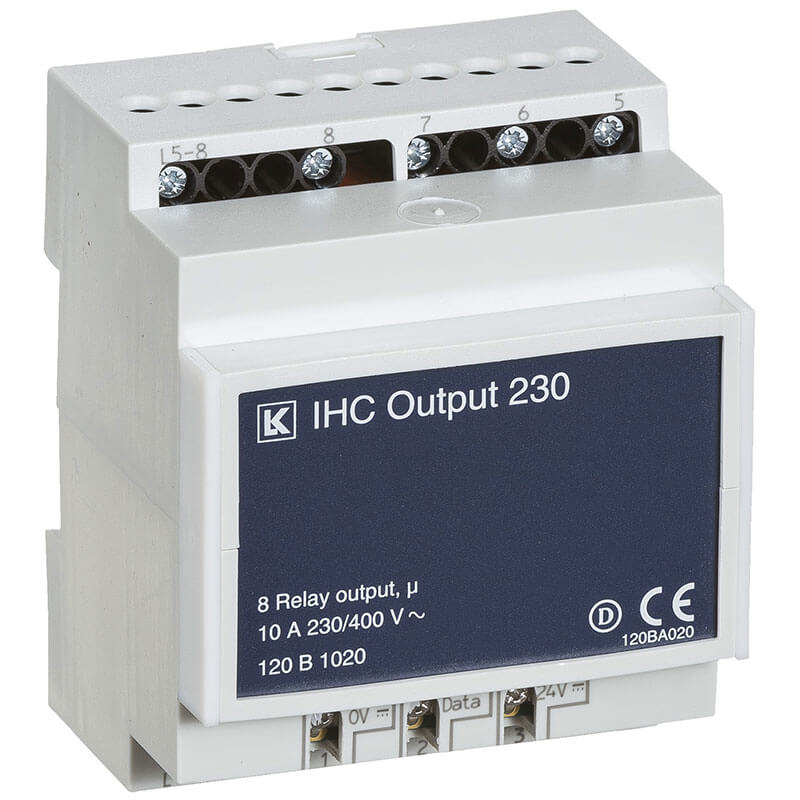

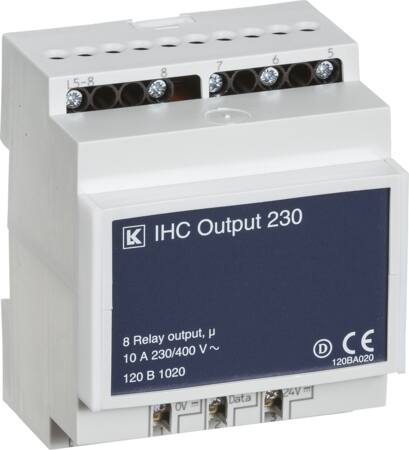

IHC Control® Output 230 V a.c.10 A med 8 udgange
IHC Control® Output 230 V a.c.10 A med 8 udgange
IHC Control® Output er et relæmodul med 8 udgange til styring af 230 V a.c.-belastninger i et IHC-anlæg. Hver af de 8 udgange kan belastes med op til 10 A, og modulet monteres nemt på DIN-skinnen, hvor det kun fylder ... Se mere
0 stk på lager
23 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
IHC Control® Output er et relæmodul med 8 udgange til styring af 230 V a.c.-belastninger i et IHC-anlæg. Hver af de 8 udgange kan belastes med op til 10 A, og modulet monteres nemt på DIN-skinnen, hvor det kun fylder 2 moduler.
Modulet bruges typisk, når lys, motorer eller andre 230 V-forbrugere i hjemmet skal kobles til og styres via IHC-systemet, for eksempel til belysningsgrupper, udendørsbelysning eller andre kredse, der styres centralt. Det henvender sig både til elektrikeren, der bygger eller udvider en IHC-installation, og til den erfarne gør-det-selv-bruger, der allerede har et IHC-system i huset.
Fordele ved IHC Control® Output
- 8 udgange i 2 grupper: Relæerne er delt op i 2 galvanisk adskilte grupper af 4, hver med egen fasetilslutning, så du kan afsikre grupperne hver for sig med en 10 A gruppeafbryder eller automatsikring.
- Fleksibel spændingsforsyning: De to relægrupper kan forsynes med forskellig spænding, for eksempel 24 V på den ene gruppe og 230 V på den anden, hvilket giver mulighed for at blande styresignaler og belastninger på samme modul.
- Solid belastningsevne: Hvert relæ tåler op til 10 A ved 230 VAC, dog maks. 10 A pr. gruppe af 4 relæer, og den samlede belastning på modulet er 20 A.
- Lang elektrisk levetid: Relæerne er dokumenteret til over 40.000 stillingsændringer ved maks. belastning, hvilket giver god driftssikkerhed i en installation, der kobler ofte.
- Kompakt på DIN-skinnen: Modulet fylder kun 2 moduler i bredden, så det er pladsbesparende i gruppetavlen.
- Dansk produceret og DEMKO-godkendt: Kapslingsklasse IP20 og produceret i Danmark.
Sådan kobles modulet på anlægget
Modulet forsynes via IHC-datalinjen med 20-28 VDC (nominelt 24 VDC SELV) og har et egetforbrug på 20-150 mA samt en egeneffekt på maks. 7 W. Der er i alt 13 tilslutninger, 3 til strømforsyning og datalinje, 2 til 230 VAC fase og 8 til de enkelte udgangssignaler, og klemmerne tager op til 2x2,5 mm² på 230 V-siden og 2x0,5 mm² på svagstrømssiden. Modulet tåler en omgivelsestemperatur fra -20 til +50 °C og en relativ luftfugtighed på 5-95 %, ikke kondenserende, hvilket gør det velegnet til placering i almindelige gruppetavler.
Ofte stillede spørgsmål om IHC Control® Output 230 V a.c.10 A med 8 udgange
Hvad bruges IHC Control Output modulet til?
Modulet er et relæmodul til IHC systemet, som gør det muligt at tænde og slukke for 8 forskellige 230 V belastninger styret fra din IHC installation. Det kan for eksempel være lys, stikkontakter eller andre 230 V forbrugere, som du ønsker at styre automatisk eller via betjeningspaneler i huset. De 8 udgangsrelæer er opdelt i 2 grupper af 4 relæer hver, så du reelt får to selvstændige styringsenheder i samme modul.
Hvor mange belastninger kan jeg koble på modulet, og hvor meget strøm kan det klare?
Modulet har 8 udgange fordelt på 2 grupper af 4 relæer. Hver gruppe kan belastes med maks. 10 A ved 230 V a.c., og den samlede belastning på hele modulet er 20 A. Da hver gruppe har fælles fasetilslutning, kan du sætte en 10 A gruppeafbryder eller automatsikring på hver af de to grupper. Relæerne er testet til over 40.000 stillingsændringer ved maksimal belastning, hvilket giver en solid driftssikkerhed i en almindelig IHC installation.
Hvordan monteres modulet, og hvor kan det placeres?
Modulet monteres på din-skinne i el-tavlen, hvilket gør installationen enkel og overskuelig sammen med resten af IHC systemets komponenter. Det er kapslet i IP20 og godkendt af DEMKO. Med en driftstemperatur fra -20 til +50 °C og en tilladt luftfugtighed på 5-95 % relativ (ikke kondenserende) egner det sig til placering i almindelige el-tavler i både bolig og erhverv. Strømforsyningen til modulet er 20-28 VDC (nominelt 24 VDC SELV), og egeneffekten er på maks. 7 W.
Hvad er forskellen på at bruge modulet til 230 V a.c. belastninger og til lavspændings d.c. belastninger?
De to relægrupper kan i princippet tilsluttes forskellige spændinger, for eksempel 24 V på den ene gruppe og 230 V på den anden. Belastningsevnen afhænger dog af spændingstypen: ved 230 V a.c. kan hvert relæ klare op til 10 A, mens grænsen ved 30 V d.c. er 3 A pr. relæ, dog stadig maks. 10 A samlet pr. gruppe af 4 relæer. Hvilken løsning der er den rigtige for din installation, afhænger af hvad du skal styre, og det bør en autoriseret elinstallatør vurdere ud fra den konkrete opgave.
Skal jeg bruge én fælles afbryder til alle 8 udgange, eller en pr. gruppe?
Da de 2 grupper af 4 relæer har hver sin fælles fasetilslutning, er det muligt at koble en separat 10 A gruppeafbryder eller automatsikring til hver gruppe fremfor én stor afbryder til hele modulet. Det giver mulighed for at dele belastningen op i to selvstændige kredse, hvilket kan være praktisk hvis grupperne styrer forskellige dele af installationen. Den endelige dimensionering og valg af beskyttelse bør altid fastlægges af en autoriseret elinstallatør ud fra den samlede installation.
Kan jeg blande 230 V og 24 V på de to relægrupper, eller skal begge grupper køre samme spænding?
Modulets to grupper af 4 relæer er galvanisk adskilte, hvilket netop gør det muligt at tilslutte forskellige spændinger på hver gruppe, for eksempel 24 V på den ene og 230 V på den anden. Vælger du at holde begge grupper på 230 V, får du 8 ensartede udgange til samme spændingsniveau, hvilket kan være det enkleste valg, hvis alle dine belastninger er 230 V forbrugere. Ønsker du at blande spændingsniveauer, giver den galvaniske adskillelse mellem grupperne fleksibiliteten til det, men den konkrete tilslutning bør altid vurderes af en autoriseret elinstallatør.
