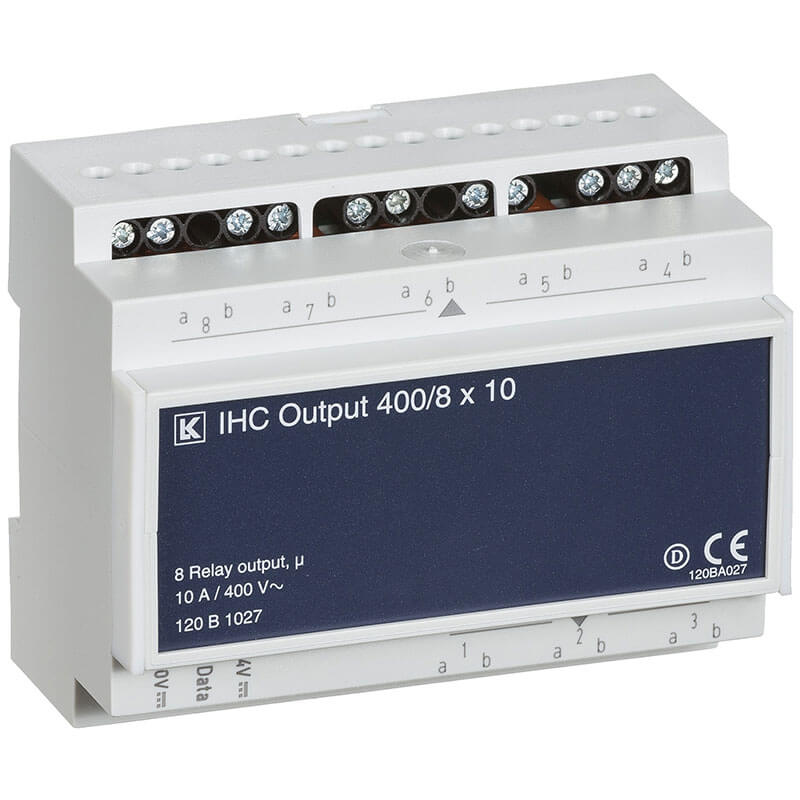

IHC CONT. OUTPUT 8X10A, 400VAC

Modulet er lavet til at koble 8 stk. 230 V AC belastninger, som styres af dit IHC-system. Det kan for eksempel være lys, motorer eller andre 230 V-forbrugere, du ønsker at tænde og slukke via IHC-installationen. De 8 udgange er galvanisk adskilt fra hinanden, hvilket betyder at hver kanal fungerer helt uafhængigt af de andre. Modulet hører til LK IHC-serien og monteres på DIN-skinne i din gruppetavle, hvor det fylder en modulbredde på 3 (M36).

Titlen "8X10A" dækker over, at hver af de 8 udgangsrelæer kan belastes med op til 10 A ved 230 V AC. Samlet må modulet belastes med op til 80 A. Der kan kobles en 10 A gruppeafbryder eller automatsikring til hver enkelt udgang, så du sikrer den enkelte kreds korrekt. Bemærk at ved 3-fasede belastninger må kombinationen af Out 5, 6 og 7 ikke bruges, af hensyn til relæernes termiske overbelastningsevne, og det anbefales i stedet at fordele 3-fasede belastninger på Out 1, 2 og 3 samt Out 6, 7 og 8.

Modulet monteres på standard DIN-skinne i tavlen og har kapslingsklasse IP20, som passer til montering inde i en lukket tavle. Det tåler en omgivelsestemperatur fra -20 °C til +50 °C og en relativ luftfugtighed på 5-95 %, dog uden kondens. Til de kraftstrømsførende klemmer (230 V) kan der tilsluttes op til 2x2,5 mm² kobberledning, mens svagstrømsklemmerne til data og styring tager op til 2x1,5 mm² med trådbeskytter.

Selve styringen af modulet kører på 24 V DC SELV, med et tilladt spænd fra 20 til 28 V DC og maks. 5 % ripple. Egetforbruget ligger på 20-150 mA, og modulets egeneffekt er maks. 13 W. Det er altså en beskeden strøm, der skal bruges til at holde modulet og dets relæer i drift, uafhængigt af hvor store 230 V-belastninger der kobles på udgangene.

Det kan godt virke forvirrende, men de to tal beskriver to forskellige ting. Den enkelte udgang er dimensioneret til maks. 230 V AC belastning, mens de 400 V dækker over isolationsafstanden mellem de 8 relæer indbyrdes. Fordi relæerne er isoleret fra hinanden med denne 400 V-afstand, kan du tilslutte forskellige faser til udgangene, enten fra samme gruppe eller fra forskellige grupper, uden at de påvirker hinanden.

Modulets relæer skal betragtes som to grupper af hensyn til adskillelsen mellem SELV-kredse og 230 V-kredse. Er et relæ i en gruppe tilsluttet en SELV-kreds, må de øvrige relæer i samme gruppe ikke tilsluttes 230 V eller andre kredse, der ikke er SELV. Der er heller ikke indbygget sikring mod usamtidig ind- og udkobling af faser ved 3-fasede belastninger. Fordi det handler om korrekt opbygning af din el-installation, bør den endelige tilslutning og fordeling af faser altid vurderes og udføres af en autoriseret elinstallatør.

Udgangsrelæerne er dimensioneret forskelligt afhængigt af strømtype. Ved vekselstrøm (AC) kan hvert relæ klare op til 10 A ved 230 V, hvilket passer til almindelige 230 V-forbrugere som lys og motorer i boligen eller erhvervsinstallationen. Ved jævnstrøm (DC) er den maksimale belastning derimod kun 3 A ved 30 V. Skal du styre lavspændingsudstyr på jævnstrøm, skal du altså regne med den lavere DC-værdi, mens almindelige 230 V-installationer holder sig inden for AC-grænsen.
