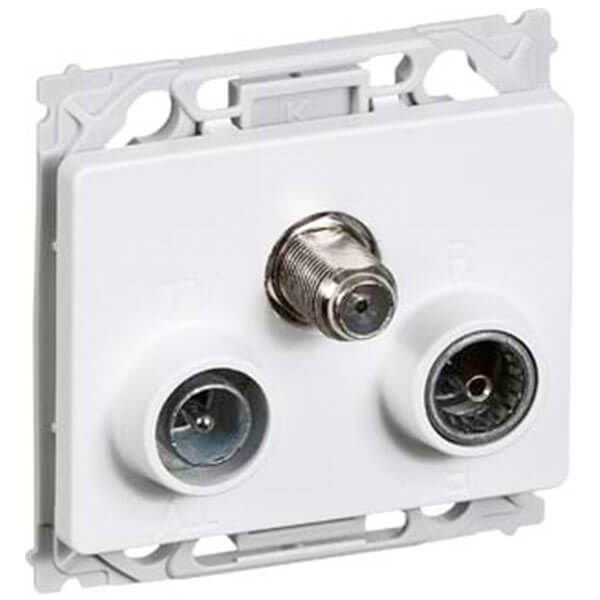

LK OPUS antenneudtag TV/R/SAT slut TD352 - HV

Antenneudtaget er en slutdåse til TV, FM-radio og satellit, og det er tænkt til et privat enkeltanlæg der kun forsyner én bolig. Du får to IEC-normerede udgange til henholdsvis TV og radio samt en F-forbinder (hunbøsning) til satellit, så du kan tilslutte fjernsyn, radio og parabolanlæg fra det samme udtag. Signalvejen har lav dæmpning og god filtervirkning, hvilket giver et rent og stabilt signal ud til dine apparater.

Du skal kun bruge et fælles nedføringskabel, som forsyner både radio, TV og SAT samtidig. Det gør installationen enklere, fordi du ikke skal trække separate kabler til de tre signaltyper. Bemærk dog, at hvis kabeldimensionen overstiger 5 mm, skal der benyttes en 2M dåse med tilhørende underlag i stedet for standardmontagen.

F-forbinder udgangen til satellit har DC-gennemgang på op til 350 mA, hvilket bruges til at forsyne strøm ud til satellitmodtagerens udendørsdel, eksempelvis LNB'en på parabolen. Det betyder, at strømmen fra din satellitmodtager kan ledes igennem udtaget og videre ud i kablet, uden at du skal have en separat strømforsyning til den udendørs del af anlægget.

Dette udtag er en slutdåse (TD352), hvilket vil sige, at det ikke har videresløjfning. Signalet stopper altså ved dette udtag, og det er derfor velegnet som det sidste eller eneste udtag i en installation. Har du brug for at sende signalet videre til flere udtag i boligen, skal du kigge efter en variant med videresløjfning i stedet, da denne slutdåse ikke tilbyder den funktion.

Selve antenneudtaget fylder 1 modul og monteres som udgangspunkt i en almindelig 1M dåse. Men bruger du et nedføringskabel med en kabeldimension over 5 mm, skal du gå op i en 2M dåse med tilhørende underlag, fordi det tykkere kabel kræver mere plads bag udtaget. Så det er kabeltykkelsen, der afgør, om du skal vælge 1M eller 2M, ikke selve antenneudtaget.

Udtaget har to IEC-normerede udgange, et hanstik til TV og et hunstik til FM-radio, som er den klassiske stiktype til danske TV- og radioapparater. Derudover er der en F-forbinder (hunbøsning), som er standarden til satellitudstyr og samtidig den udgang, der leverer DC-gennemgangen til satellitmodtagerens udendørsdel. Kort sagt bruger du IEC-udgangene til TV og radio, mens F-connectoren er dedikeret til dit satellitanlæg.
