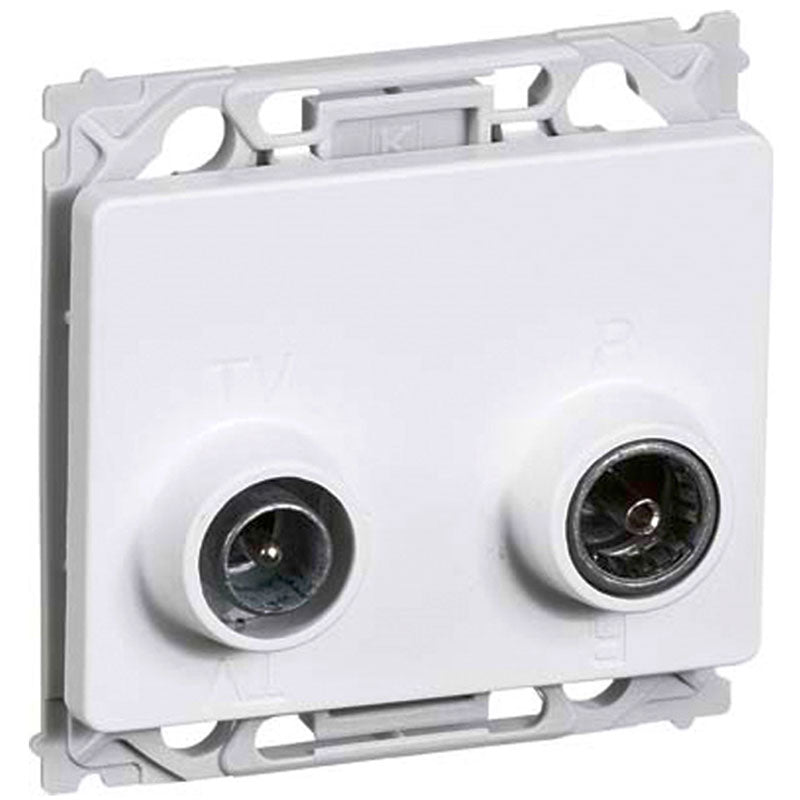

LK OPUS antenneudtag TV/ R sløjfe TD304 - LG

TD304 fra LK Opus er beregnet til private enkeltanlæg for radio eller TV, altså installationer der forsyner én bolig. Det kan for eksempel sidde efter afslutningspunktet i et fællesantenneanlæg, hvor signalet herfra fordeles videre rundt i huset. Udtaget har to IEC-normerede udgange, én til TV og én til radio, så du kan tilslutte begge dele fra samme dåse.

Udtaget er beregnet til stikledningssystemer med maksimalt 3 udtag pr. streng, og der må maksimalt være 15 meter mellem hvert udtag. Det er værd at have i baghovedet, når du planlægger, hvordan antennesignalet skal trækkes rundt i boligen, så du hverken kommer til at overbelaste strengen eller strække signalet for langt.

Udtaget har en skrue-tilgangsklemme til coaxkabel med en yderdiameter på 4 til 8 mm, og det kan håndtere både enkelt- og flertrådet inderleder på 0,4 til 1,2 mm. Skal du bruge et kabel med større dimension end 5 mm, skal der monteres en 2M dåse eller underlag i stedet for standardmontagen, så der er plads til kablet i installationen.

TD304 er lavet til at sidde midt i en streng, hvor signalet føres videre gennem udtaget til det næste i rækken, i modsætning til det sidste udtag på en streng, hvor der i stedet monteres en afslutningsmodstand (200Y5185) i udgangsklemmen. Det sikrer, at signalet afsluttes korrekt, og at du undgår refleksioner og støj i antenneanlægget.

Ja, udtaget har et indbygget R/TV-filter og er HF-tæt, hvilket betyder, at det er konstrueret til at holde uønskede højfrekvente signaler ude, så du får et rent og stabilt billede og en klar radiomodtagelse.

TD304 kan bruges i et stikledningssystem, hvor op til 3 udtag deles om samme streng med maksimalt 15 meter mellem hvert udtag. Ved nye installationer anbefales det dog at lægge anlægget op som et stjernefordelingsanlæg, hvor hvert udtag får sin egen ledning tilbage til et centralt fordelingspunkt. Det giver typisk en mere stabil og fremtidssikret installation, især hvis du senere vil udvide antallet af udtag i boligen.

Udtaget er forsynet med to separate IEC-normerede udgange, én dedikeret til TV og én til radio (R). På den måde kan du tilslutte dit fjernsyn og dit radioanlæg samtidig fra samme dåse uden at skulle dele et enkelt stik eller bruge ekstra fordelere.
