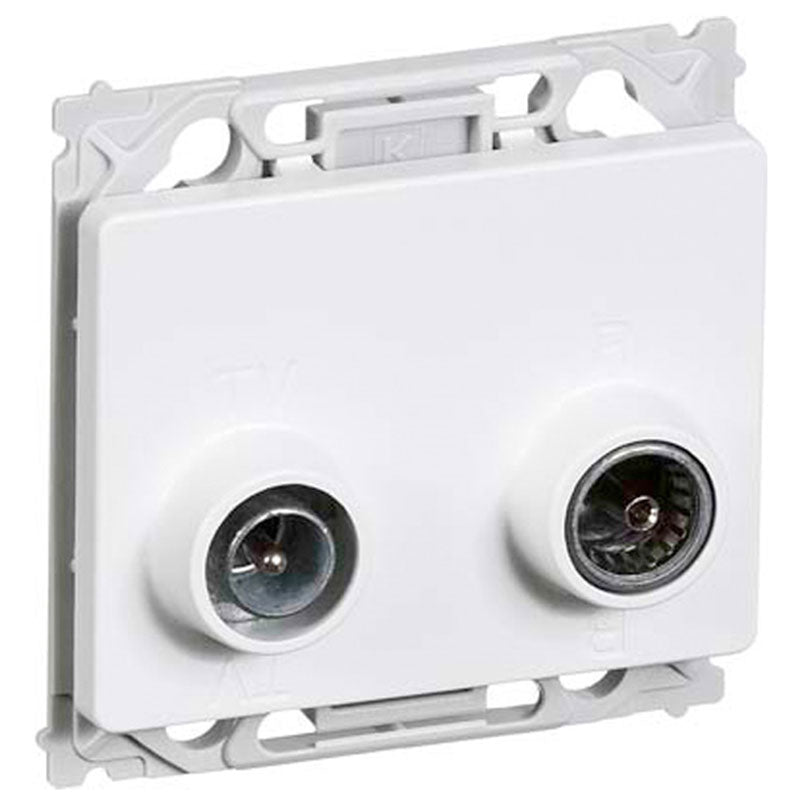

LK OPUS antenneudtag TV/ R sløjfe TD304 - HV

TD304-udtaget fra LK Opus er lavet til private enkeltanlæg for radio og TV, altså installationer der forsyner en enkelt bolig, for eksempel efter afslutningspunktet i et fællesantenneanlæg. Det har to IEC-normerede udgange, én til radio og én til TV, og et indbygget R/TV-filter der gør udtaget HF-tæt. På den måde får du et rent signal ud i begge udgange, uden at de to signaltyper støjer ind i hinanden.

I et stikledningssystem må der maksimalt være 3 udtag pr. streng, og afstanden mellem hvert udtag må højst være 15 meter. Det er værd at have i baghovedet, når du planlægger, hvor mange stik du vil have i huset, og hvordan kablerne skal trækkes rundt. Er der behov for flere udtag eller længere afstande, er det en autoriseret elinstallatør, der bør vurdere, hvordan installationen bedst sammensættes.

Udtaget har en skrue-tilgangsklemme til coaxkabel med en udvendig diameter på 4-8 mm, og den kan tage både enkelt- og flertrådet inderleder på 0,4-1,2 mm. Bruger du et coaxkabel med en dimension over 5 mm, skal der monteres en 2M-dåse eller et 2M-underlag, så der er plads nok til kablet i installationen.

Dette udtag, TD304, er et sløjfeudtag, hvilket betyder at signalet kan føres videre gennem udtaget til det næste udtag i strengen. Det sidste udtag i en streng skal derimod have en afslutningsmodstand (200Y5185) monteret i udgangsklemmen, så signalvejen bliver korrekt afsluttet. Skal du sætte flere udtag op i samme streng, er det altså sløjfeudtag som dette du bruger på vejen igennem, mens det sidste punkt kræver afslutningsmodstanden.

Dette udtag er lavet til stikledningssystemer, hvor udtagene sidder i en streng efter hinanden, begrænset til 3 udtag og 15 meter mellem hvert. Nye installationer anbefales dog udført som stjernefordelingsanlæg, hvor hvert udtag har sit eget kabel tilbage til et fordelingspunkt. Hvilken løsning der passer bedst til dit hjem eller dit projekt, afhænger af den samlede installation, og her bør en autoriseret elinstallatør rådgive om det rette valg.

Udtaget har to separate IEC-normerede udgange, én dedikeret til radio (R) og én til TV. Det indbyggede R/TV-filter sørger for, at de to signaler bliver holdt adskilt, så du kan tilslutte både dit fjernsyn og din radio til samme udtag uden at signalerne forstyrrer hinanden. Du skal altså bare koble apparaterne til den udgang, der passer til dem, radioen i R-udgangen og fjernsynet i TV-udgangen.
