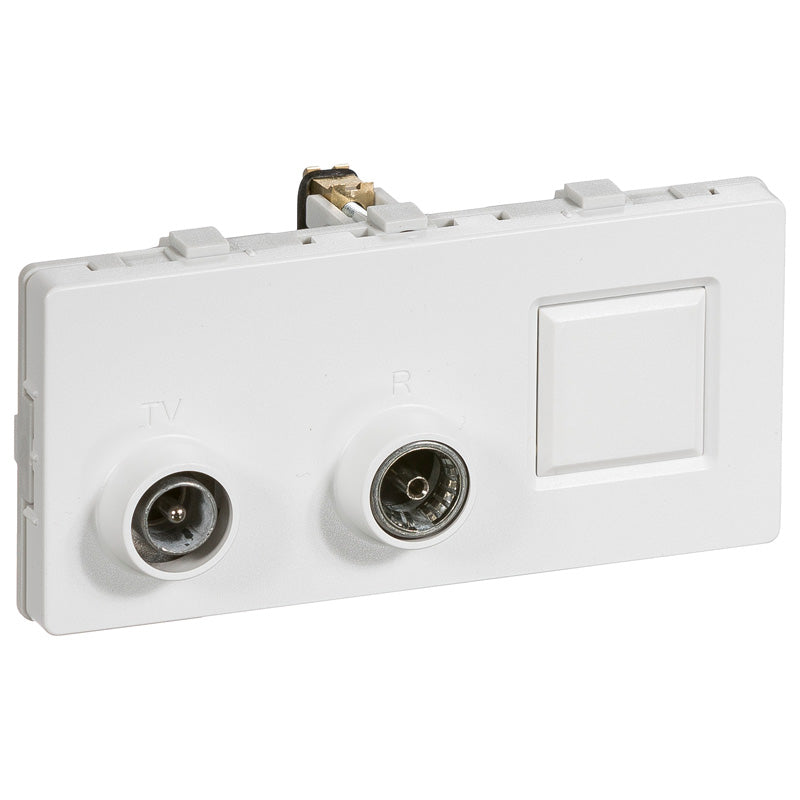

LK antenneudtag TV/R/RJ45 sløjfedåse TD304 - LG

TD304 er beregnet til private enkeltanlæg for radio og TV, altså installationer der kun forsyner én bolig. Udtaget har to IEC-normerede udgange til henholdsvis radio og TV, og du kan desuden bruge det til afslutning af en dataforbindelse via RJ45. Det gør det oplagt som samlepunkt, hvor du både skal have antennesignal og netværk ud af samme dåse i stuen, soveværelset eller kontoret.

I et stikledningssystem må du sætte maksimalt 3 udtag pr. streng, og afstanden mellem hvert udtag må højst være 15 meter. Det er værd at have for øje, når du planlægger en installation med flere antenneudtag i samme bolig, så du holder dig inden for det, systemet er beregnet til.

Udtaget er lavet til planforsænket montage i en 2-modul dåse, og det passer både til indmuring, indstøbning og isætning forfra. Det kan også monteres på lette skillevægge, på underlag og på panelunderlag, så det dækker de fleste almindelige montagesituationer i en bolig. Udslagsblanketten gør det nemt at sætte montageramme og RJ-konnektor i, når du sætter udtaget op.

Udtaget har en skruetilgangsklemme til coaxkabel med en diameter på 4-8 mm, og inderlederen kan være enten enkelttrådet eller flertrådet med en tykkelse på 0,4-1,2 mm. Så længe dit kabel ligger inden for de mål, kan det tilsluttes uden problemer.

TD304 er en sløjfedåse, hvor signalet føres videre fra udtag til udtag i samme streng, og det er velegnet i eksisterende installationer eller mindre anlæg, hvor du holder dig inden for de 3 udtag og 15 meter pr. streng. Ved nye installationer anbefales det dog at udføre anlægget som stjernefordeling, hvor hvert udtag har sin egen ledning tilbage til et centralt fordelingspunkt. Det giver typisk en mere stabil og fremtidssikret installation, hvis du står og skal lægge nyt kabel fra bunden.

Ja, det har betydning for hvilken dåse du skal bruge. Anvender du skærmet kabel til RJ45-konnektoren, bør der monteres en 49 mm dyb dåse for at give plads til den ekstra afskærmning og korrekt tilslutning. Bruger du uskærmet kabel, stiller det ikke samme krav til dybden. Det er derfor en god idé at afklare kabeltypen, inden du vælger dåse til projektet.

R/TV-udgangene er de to IEC-normerede stik, som bruges til at tilslutte radio og TV via coaxkabel, og de har lav dæmpning samt et indbygget filter, der gør udtaget HF-tæt med god filtervirkning. RJ45-udtaget er et separat felt beregnet til afslutning af en dataforbindelse, altså netværk. De to funktioner er uafhængige af hinanden i samme dåse, så du kan vælge at bruge den ene, den anden, eller begge dele afhængigt af, hvad du har brug for på det pågældende sted i boligen.
