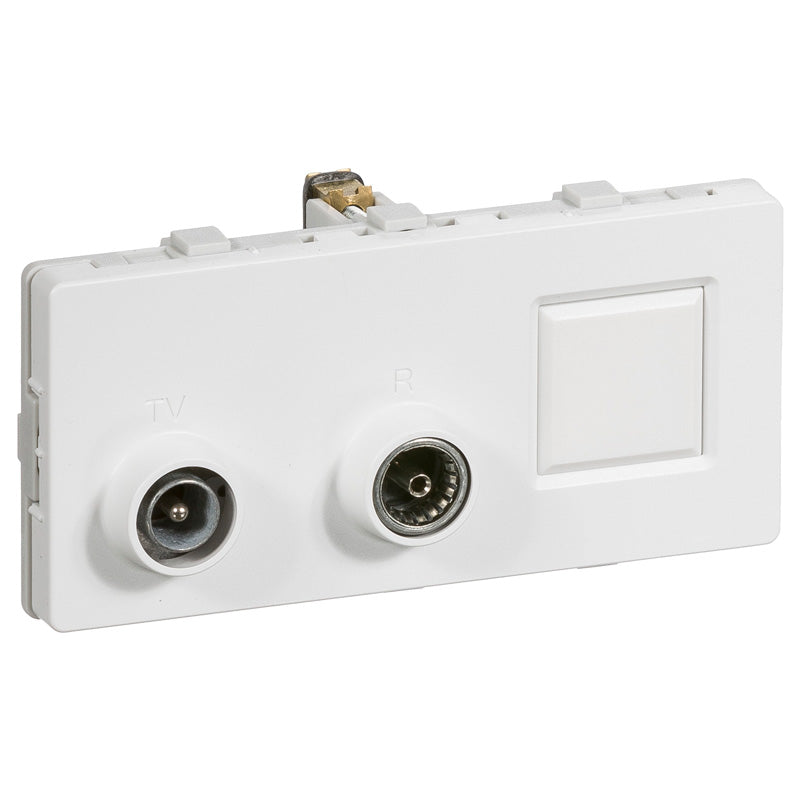

LK antenneudtag TV/R/RJ45 sløjfedåse TD304 - HV

LK Fuga antenneudtag TD304 er en sløjfedåse beregnet til private enkeltanlæg for radio og TV i en bolig. Udtaget har to IEC-stik, ét til TV og ét til FM-radio, og har et indbygget R/TV-filter der giver lav dæmpning og god filtervirkning. Derudover er der plads til isætning af et Snap-In modul i Actassi-serien, så udtaget også kan bruges til en RJ45-forbindelse til netværk. Dermed dækker den ene dåse både antenne og data i ét og samme udtag.

TD304 er lavet til stikledningssystemer, hvor signalet sløjfes videre fra udtag til udtag. Der må maksimalt være 3 udtag på samme streng, og afstanden mellem hvert udtag må højst være 15 meter. Det sidste udtag i rækken skal altid være en slutdåse, for eksempel typen TD301, og ikke endnu en sløjfedåse som denne. Sløjfedåsen har et gennemgangstab fra ind til ud på 4 til 4,5 dB, så jo længere streng og flere udtag, desto mere signal taber man undervejs.

Udtaget er beregnet til planforsænket montage i 2-modul dåser og passer til indmuring, indstøbning eller isætning forfra i lette skillevægge, på underlag og panelunderlag. Det tilsluttes med en skrue-tilgangsklemme til coaxkabel med et ydre kabeldiameter på 4 til 8 mm og en inderleder på 0,4 til 1,2 mm, uanset om den er enkelt- eller flertrådet. Bruger du skærmet kabel til RJ45-konnektoren, bør dåsen være 49 mm dyb. Bemærk, at selve udtaget leveres uden ramme, så en LK Fuga-ramme i 2 modul skal bestilles separat for et færdigt look.

Ja, udtaget har et hul til isætning af en RJ45-konnektor i Actassi-serien (tidligere kendt som LexCom), så det kan afslutte en dataforbindelse ved siden af TV- og radiosignalet. Det gør TD304 velegnet, hvis du ønsker antenne og netværk samlet i samme dåse fremfor to separate udtag.

Forskellen ligger i, hvor i strengen udtaget sidder. En sløjfedåse som TD304 sender signalet videre til næste udtag og kan derfor placeres først eller midt i rækken af op til 3 udtag. En slutdåse som TD301 afslutter strengen og skal altid være det sidste udtag, da signalet ikke skal føres videre herfra. Skal du sætte flere antenneudtag op i forlængelse af hinanden, har du altså brug for begge typer, sløjfedåser til de første udtag og en slutdåse til det sidste.

Det afhænger af, om du installerer i et eksisterende anlæg eller starter forfra. TD304 er lavet til det klassiske sløjfesystem, hvor signalet føres fra udtag til udtag i en streng med maks. 3 udtag og 15 meter mellem hvert. Har du derimod mulighed for at trække nye kabler, anbefales det generelt at lave installationen som et stjernefordelingsanlæg, hvor hvert udtag har sit eget kabel tilbage til en central fordeler, i stedet for at bruge sløjfedåser. Fordelen ved stjernefordeling er, at signaltab og fejl på ét udtag ikke påvirker de øvrige udtag i installationen, hvilket kan være en fordel i lidt større eller mere komplekse boliger.
