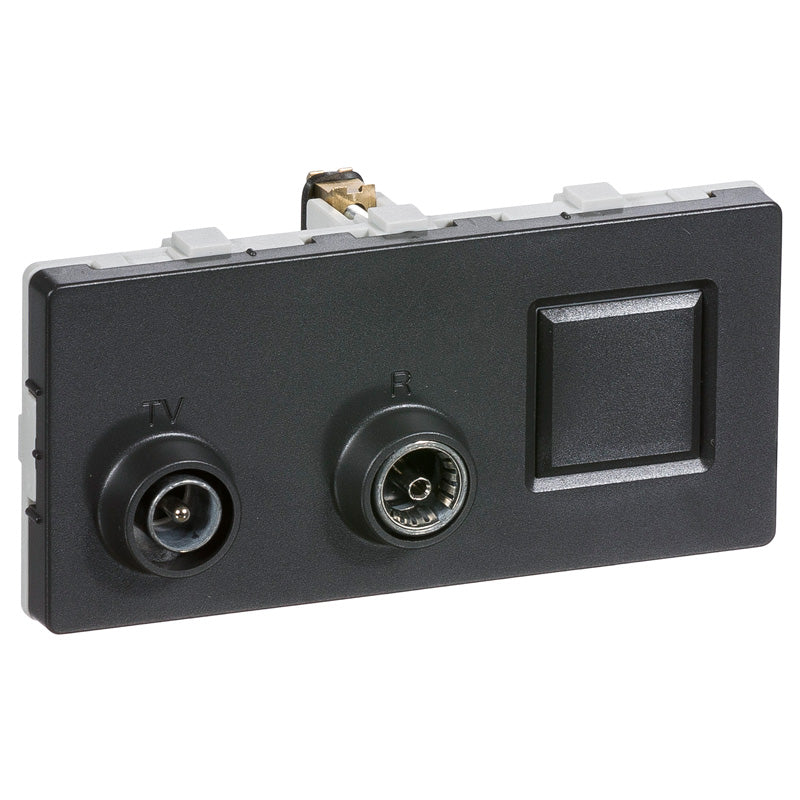

LK antenneudtag TV/R/RJ45 sløjfedåse TD304 - KG
LK antenneudtag TV/R/RJ45 sløjfedåse TD304 - KG
LK antenneudtag TV/R/RJ45 er en sløjfedåse til Fuga-serien, der samler TV, radio og datastik i én dåse. Udtaget har indbygget R/TV-filter og er HF-tæt, og med lav dæmpning og god filtervirkning holder den signalet ren... Se mere
Produktbeskrivelse
Produktbeskrivelse
LK antenneudtag TV/R/RJ45 er en sløjfedåse til Fuga-serien, der samler TV, radio og datastik i én dåse. Udtaget har indbygget R/TV-filter og er HF-tæt, og med lav dæmpning og god filtervirkning holder den signalet rent gennem hele installationen. Det er beregnet til private enkeltanlæg, hvor kun én bolig forsynes.
Dåsen bruges i stikledningssystemer med op til 3 udtag pr. streng og maks. 15 meter mellem hvert udtag, og den monteres planforsænket i 2-modul dåser, uanset om der er tale om indmuring, indstøbning, isætning forfra, lette skillevægge eller montage på underlag og panelunderlag. Udslagsblanketten gør det muligt at isætte en montageramme eller en RJ-konnektor, så udtaget også kan bruges til at afslutte en dataforbindelse.
Fordele ved LK sløjfedåse TD304
- Tre funktioner i én dåse: Udtag til TV, radio og RJ45 samlet ét sted, så du sparer plads på væggen
- To IEC-normerede udgange: Separate udgange for R og TV giver ren adskillelse af signalerne
- Fleksibel montage: Passer til 2-modul dåser ved indmuring, indstøbning, isætning forfra og montage på lette skillevægge, underlag og panelunderlag
- Skruetilgangsklemme til coax: Passer til kabler med diameter 4-8 mm og inderleder på 0,4-1,2 mm, både enkelt- og flertrådet
- Koksgrå Fuga-design: Farven KG matcher øvrige koksgrå Fuga-komponenter i installationen
Sløjfeforbindelse til stikledningsanlæg
Udtaget er lavet til sløjfeinstallationer, hvor signalet føres videre fra dåse til dåse i en streng med op til 3 udtag og maks. 15 meter imellem hver. Skal der bruges skærmet kabel til RJ45-konnektoren, anbefales en 49 mm dyb dåse af hensyn til pladsen bag udtaget. I nye installationer vælges typisk et stjernefordelingsanlæg i stedet for sløjfekobling, men denne dåse dækker behovet, hvor et eksisterende stikledningsanlæg skal udvides eller vedligeholdes.
Ofte stillede spørgsmål om LK antenneudtag TV/R/RJ45 sløjfedåse TD304 - KG
Hvad kan LK antenneudtaget TD304 bruges til?
Udtaget er beregnet til private enkeltanlæg til radio og TV, altså installationer der kun forsyner én bolig. Det har to IEC-normerede udgange, én til radio og én til TV, og et indbygget R/TV-filter der gør udtaget HF-tæt. Derudover har det en udslagsblanket, hvor du kan isætte en RJ-konnektor, så udtaget også kan bruges til at afslutte en dataforbindelse med RJ45. Dermed dækker en enkelt dåse både antenne og netværk i samme rum.
Hvordan monteres antenneudtaget?
Udtaget er planforsænket og passer til 2-modul dåser. Det kan monteres flere steder, blandt andet ved indmuring, indstøbning eller isætning forfra, og det fungerer også til lette skillevægge, på underlag og på panelunderlag. Skal du bruge skærmet kabel til RJ45-konnektoren, bør du sætte en dåse med 49 mm dybde i, så der er plads nok til kablet bag ved udtaget.
Hvor mange udtag kan jeg sætte på samme streng, og hvilket kabel skal jeg bruge?
I et stikledningssystem må der maksimalt være 3 udtag på samme streng, og der må maksimalt være 15 meter mellem hvert udtag. Til coaxtilslutningen er udtaget bestykket med en skruetilgangsklemme, der passer til kabler med en yderdiameter på 4-8 mm og en inderleder på 0,4-1,2 mm, uanset om den er enkelt- eller flertrådet. Udtagene er lavet, så de giver lav dæmpning og god filtervirkning, hvilket giver et stabilt signal selv med flere udtag på samme streng.
Skal jeg vælge et stikledningssystem eller et stjernefordelingsanlæg?
Dette udtag er velegnet til det klassiske stikledningssystem, hvor op til 3 udtag kobles på samme streng med maksimalt 15 meter mellem dem. Det er en løsning man ofte ser i eksisterende installationer. Laver du en ny installation, anbefales det i stedet at bruge et stjernefordelingsanlæg, hvor hvert udtag føres tilbage til et centralt fordelingspunkt i stedet for at sidde i serie. Begge løsninger kan bruge dette udtag, men valget afhænger af, om du renoverer en eksisterende streng eller planlægger en ny installation fra bunden.
Betyder det noget, om jeg bruger skærmet eller uskærmet kabel til RJ45-tilslutningen?
Ja, det har betydning for hvilken dåse du skal bruge bag udtaget. Vælger du skærmet kabel til RJ45-konnektoren, bør du montere en 49 mm dyb dåse, så der er plads til kablets skærmede opbygning og et ordentligt fastgørelse af skærmen. Bruger du uskærmet kabel, stiller det ikke samme krav til dåsens dybde. Skærmet kabel bruges typisk, hvor man ønsker ekstra beskyttelse mod elektrisk støj på dataforbindelsen.
Hvad er forskellen på at bruge udtaget til antenne og til data?
Udtaget er grundlæggende bygget til radio og TV med to separate IEC-udgange og et indbygget filter, der holder signalet HF-tæt. Skal du i stedet bruge dataforbindelse, sker det via udslagsblanketten, hvor der isættes en RJ-konnektor og eventuelt en montageramme. De to funktioner, antenne og data, ligger altså i samme fysiske udtag, men bruger forskellige dele af dåsen, så du kan tilpasse det til det, du reelt har brug for i det pågældende rum.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
