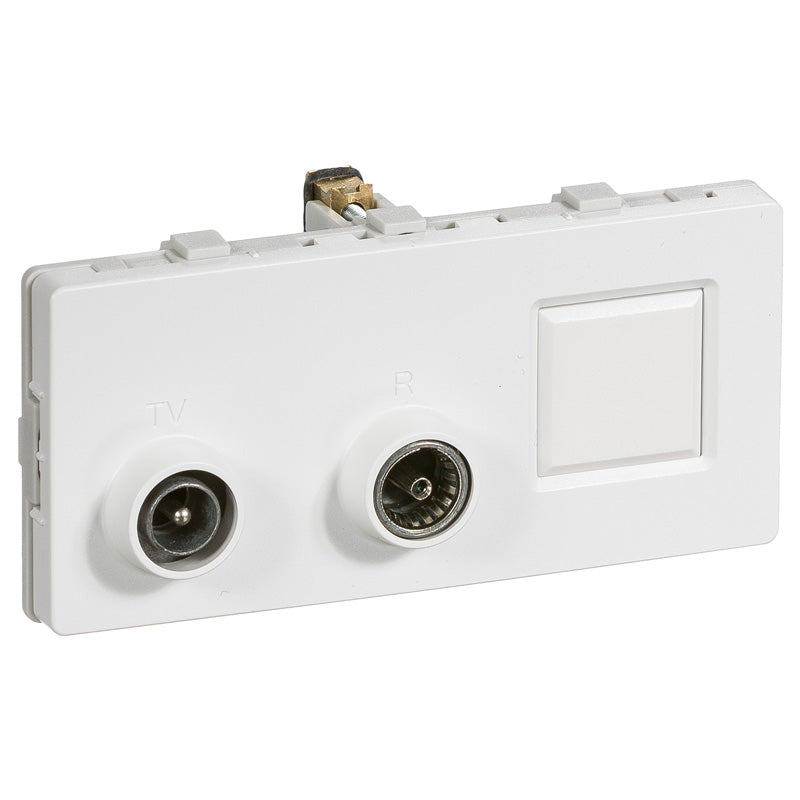

LK antenneudtag TV/R/RJ45 sløjfedåse TD312 - HV

Udtaget er en sløjfedåse, der samler TV, FM-radio og datanetværk i én installation. Det er forsynet med to IEC-stik, et hanstik til TV og et hunstik til radio, samt plads til et valgfrit Snap-In modul fra Actassi-serien (tidligere kendt som LexCom), så du kan sætte en RJ45-konnektor i, hvis du også skal have netværk ud af samme udtag. Det bruges typisk i private boliginstallationer eller ved renovering af et fællesantenneanlæg, hvor stikledningen enten skal videreføres til næste udtag eller forberedes til det.

Du kan sløjfe op til 8 udtag efter hinanden på samme streng. Det sidste udtag i rækken skal afsluttes med en 75 ohms afslutningsmodstand, så signalet ikke reflekteres tilbage i kablet og giver dårligt billede eller støj på radioen. Til det formål bruges LK nr. 200Y5185, som monteres i udgangsklemmen på det sidste udtag. Skal du lave en ny installation fra bunden, er det i øvrigt værd at vide, at et stjernefordelingsanlæg generelt anbefales frem for sløjfning, da det giver mere stabil signalfordeling til flere udtag.

Udtaget er lavet til planforsænket montage i en 2 modul dåse. Det passer til indmuring, indstøbning og isætning forfra, og kan bruges både i lette skillevægge, på underlag og på panelunderlag. Skal du sætte en RJ45-konnektor i med skærmet kabel, bør du vælge en dåse med 49 mm dybde, så der er plads nok til at føre og afskærme kablet korrekt bag udtaget.

Udtaget har en skrue-tilgangsklemme til coaxkabel med en yderdiameter på 4-8 mm. Klemmen kan tage både enkelt- og flertrådet inderleder med en diameter på 0,4-1,2 mm, så de fleste almindelige antennekabler til TV og radio kan tilsluttes uden problemer.

Gennemgangstabet fra ind til ud, altså det signal du taber, når du sender det videre til næste udtag, er kun 0,8 dB, hvilket er meget lavt og understøtter, at du kan sløjfe flere udtag efter hinanden uden mærkbart signaltab. Selve gennemgangstabet fra indgang til henholdsvis radio- og TV-udgangen ligger på 13 dB begge veje. Udtaget dækker frekvensområdet 87,5-108 MHz til FM-radio og 5-68 samt 132-862 MHz til TV, og har et indbygget R/TV-filter, der holder de to signaltyper adskilt og HF-tæt.

Udtaget har fast plads til TV- og radiosignal via de indbyggede IEC-stik, mens RJ45-tilslutningen kræver, at du selv isætter et Snap-In modul fra Actassi-serien i den ledige plads. Vælger du TV og radio, er du klar til brug med det samme, da filteret og stikkene allerede sidder i udtaget. Skal du have netværk ud af samme dåse, skal du både bruge et RJ45 Snap-In modul og huske den dybere dåse på 49 mm, hvis kablet er skærmet. Kombinationen betyder, at du kan få både antenne og data ud af samme 2 modul plads uden at skulle bruge to separate udtag.

Dette udtag er bygget til sløjfeforbindelse, hvor signalet føres videre fra udtag til udtag i en kæde, og det er den løsning, du typisk møder ved renovering af et eksisterende fællesantenneanlæg eller i mindre private installationer. Sløjfning er enkel at udføre og kræver færre kabler, men husk at det sidste udtag i rækken altid skal afsluttes med en 75 ohms modstand. Skal du derimod etablere en helt ny installation, peger data på, at et stjernefordelingsanlæg, hvor hvert udtag har sin egen ledning tilbage til en fordeler, er den foretrukne løsning, da det generelt giver en mere robust og fleksibel fordeling af signalet til alle udtag i boligen.
