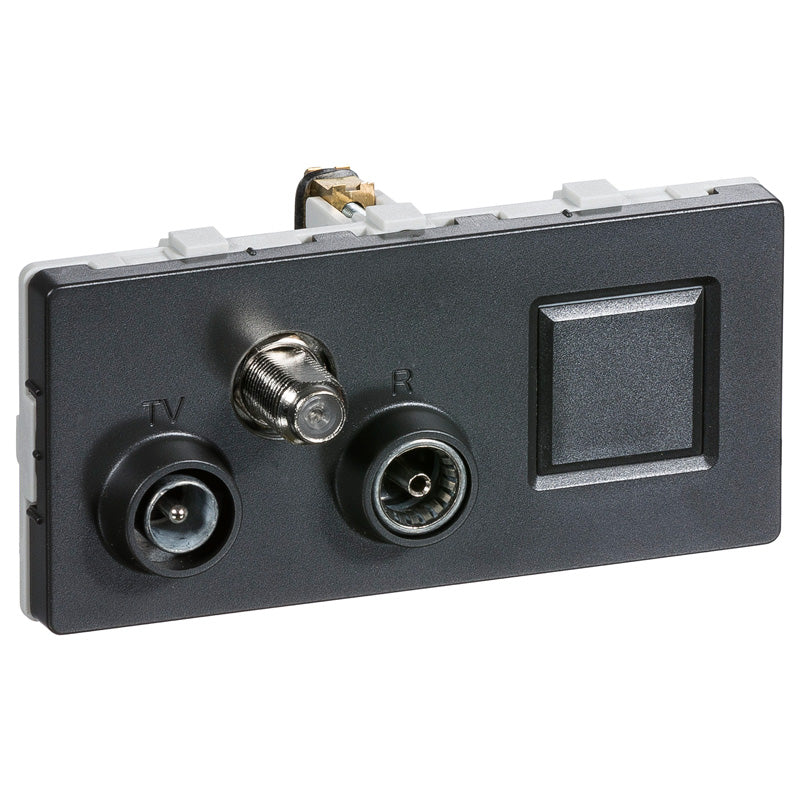

LK antenneudtag TV/R/SAT/RJ45 slutdåse TD352 - KG

TD352 er et kombiudtag, der samler tre funktioner i én dåse: TV, radio (R) og SAT. Det er lavet til private enkeltanlæg, altså installationer der kun forsyner én bolig, og der bruges kun ét nedføringskabel frem til udtaget, selvom det leverer signal til både radio, TV og satellit. Udtaget har desuden en udslagsblanket, så du kan sætte en montageramme og RJ-konnektor i, hvis du også vil bruge udtaget til at afslutte en dataforbindelse (netværk).

Udtaget er beregnet til planforsænket montage i en 2-modul dåse. Det passer til flere typer opsætning: indmuring, indstøbning, isætning forfra, lette skillevægge, montage på underlag og panelunderlag. Vælger du at bruge udtaget til RJ45 med skærmet kabel, bør dåsen være mindst 49 mm dyb, så der er plads nok til kabelføringen bag udtaget.

Ja, SAT-udgangen er en F-konnektor (hunbøsning), der har DC-gennemgang på op til 350 mA. Det betyder, at udtaget kan levere strøm videre til satellitmodtagerens udendørsdel, for eksempel LNB'en på parabolen, uden at du skal trække et separat forsyningskabel. Tilslutning af coaxkabel sker via en skruetilgangsklemme, der passer til kabler med en udvendig diameter på 4-8 mm og en inderleder på 0,4-1,2 mm, uanset om den er enkelt- eller flertrådet.

Udtaget har to IEC-normerede udgange, der dækker TV og radio, samt én F-konnektor til SAT. De to udgangstyper bruger forskellige stikformater, fordi TV- og radiosignaler traditionelt køres på IEC-stik, mens satellitsignaler kræver en F-konnektor for at kunne levere den nødvendige DC-forsyning til udendørsudstyret. Begge udgangstyper er lavet med lav dæmpning og god filtervirkning, så du får et rent signal uanset hvilket stik du bruger.

Det afhænger af, om du bruger RJ45-udgangen til netværk. Skal udtaget kun bruges til TV, radio og SAT, er en almindelig 2-modul dåse tilstrækkelig. Vil du derimod tilslutte skærmet netværkskabel til RJ45-udtaget, bør du vælge en dåse med 49 mm dybde, så der er plads til at føre og afslutte kablet korrekt bag udtaget.

Ved nye installationer anbefales det at bruge et stjernefordelingsanlæg, hvor hvert udtag får sit eget kabel direkte fra fordelingspunktet, i stedet for at flere udtag sidder i serie på samme kabel. Fordelen er, at signalet til det enkelte udtag ikke påvirkes af, om der er tilsluttet udstyr eller fejl et andet sted i installationen. TD352 er designet til at kunne indgå i en sådan opsætning, da det kun kræver ét nedføringskabel per udtag for at levere TV, radio og SAT samlet.
