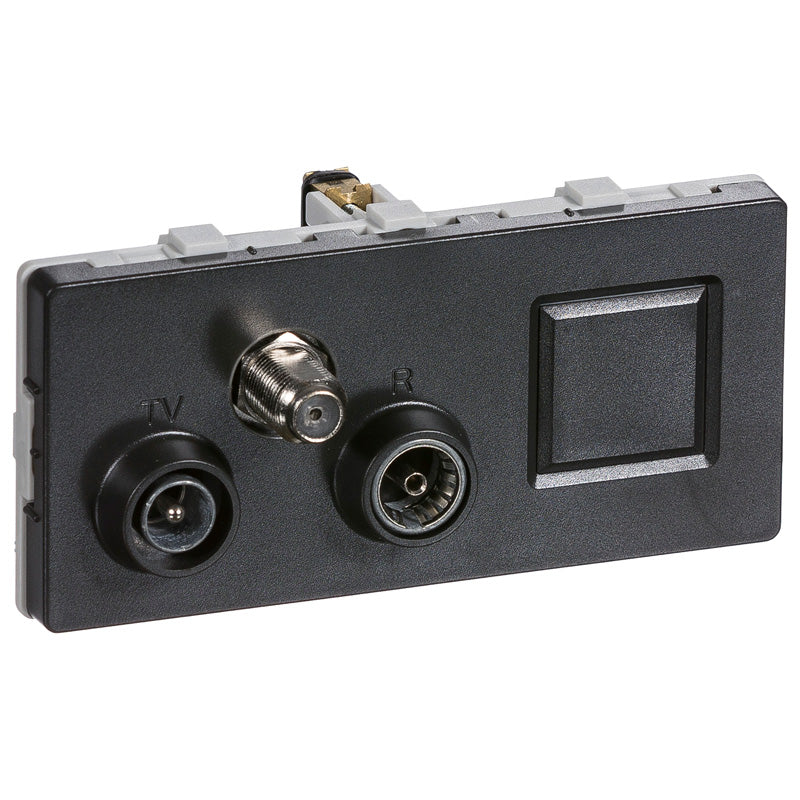

LK antenneudtag TV/R/SAT/RJ45 slutdåse TD372 - KG

Udtaget er bygget til enkelt- og fællesantenneanlæg og har tre udgange samlet i én dåse: to IEC-normerede udgange til henholdsvis TV og radio, samt en F-konnektor (hunbøsning) til dataforbindelse, for eksempel internet via kabelmodem eller en settop-boks. Der er desuden en udslagsblanket, hvor du kan sætte en montageramme og en LexCom-konnektor i, hvis du senere vil udvide med RJ45-netværk. Udtaget har et indbygget R/TV-filter og er HF-tæt, hvilket betyder at TV- og radiosignalet holdes rent og uden forstyrrelser fra andre frekvenser i installationen.

Udtaget er lavet til planforsænket montage i en 2-modul dåse og passer til flere byggemetoder: indmuring, indstøbning, isætning forfra, montage i lette skillevægge, på underlag og på panelunderlag. Det gør det fleksibelt at bruge, uanset om du renoverer en eksisterende væg eller trækker nyt til et byggeprojekt. Designet følger Fuga-serien og fås i koksgrå, så det kan matche resten af installationen visuelt, hvis du i forvejen bruger Fuga-serien til afbrydere og stikkontakter.

Udtaget har en skruetilgangsklemme til coaxkabel, som passer til kabler med en udvendig diameter på 4-8 mm og en inderleder på 0,4-1,2 mm, uanset om inderlederen er enkelt- eller flertrådet. Det dækker de fleste almindelige antennekabler, der bruges i private boliginstallationer, og skrueklemmen gør det enkelt at få en solid og stabil forbindelse uden loddearbejde.

F-konnektoren på udtaget bruges til returvejen, altså den datavej der giver kommunikation med et kabel-tv-modem til internet eller en settop-boks. Selve returvejsfrekvensen er ikke noget udtaget selv styrer, den bestemmes og oplyses af din kabel-tv-udbyder, så det er dem, du skal kontakte, hvis du er i tvivl om, hvilke indstillinger der gælder for din forbindelse. Ved nye installationer anbefales det generelt at lave anlægget som et stjernefordelingsanlæg, hvor hvert udtag har sin egen ledning tilbage til fordelingspunktet, i stedet for at sløjfe fra udtag til udtag.

Dette produkt er en slutdåse, hvilket betyder, at det er beregnet til det sidste udtag i en installation, hvor stikledningen ikke skal føres videre til et nyt udtag. Det passer altså godt som det endelige punkt i rækken, for eksempel i et enkelt værelse eller som afslutning i et sløjfesystem, hvor de øvrige udtag i boligen er sløjfedåser. Skal du derimod bruge et udtag midt i en sløjfeforbindelse, hvor signalet skal viderekobles til flere punkter i boligen, er en sløjfedåse den rigtige løsning i stedet for denne slutdåse.

Hvis du vælger at bruge skærmet kabel til RJ45-konnektoren, som isættes via udslagsblanketten med montageramme og LexCom-konnektor, bør du bruge en 49 mm dyb dåse for at sikre, at der er tilstrækkelig plads til montagen. Bruger du uskærmet kabel, stiller installationen ikke samme krav til dåsedybden. Valget mellem skærmet og uskærmet kabel afhænger typisk af, hvor følsom installationen skal være over for elektrisk støj, og det kan en elinstallatør rådgive om ud fra den konkrete installation.
