TV, Radio og SAT og returvejsstik T2 4 stik TD253D

Udtaget er lavet til private enkeltanlæg, hvor én bolig skal forsynes med signaler til radio, TV og SAT. Det er særligt velegnet i mindre fordelingsanlæg, hvor signalet fra en satellitmodtager eller videoafspiller skal sendes videre til flere rum i huset, for eksempel via en fordeler og eventuelt en forstærker placeret på loftet. Med sit returvejsstik (R) kan de samlede signaler fra antenne, satellit og video sendes videre ud til de øvrige udtag i boligen.

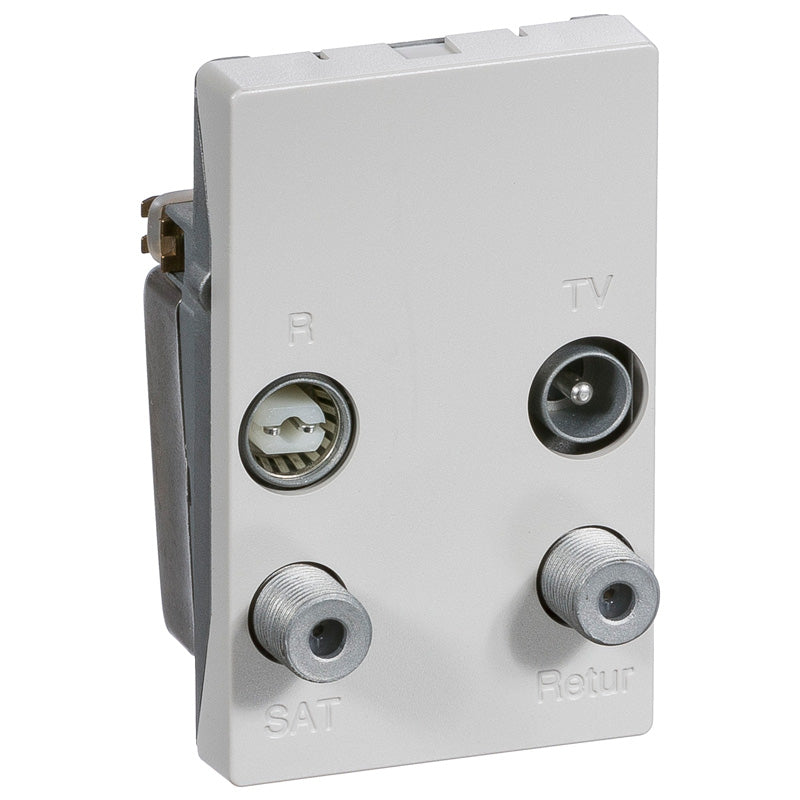

Udtaget har en IEC-normeret udgang til TV, en F-konnektor (hunbøsning) til SAT og en IEC-normeret indgang til retursignalet. Det giver dig mulighed for at tage TV-signal og satellitsignal ud lokalt, samtidig med at signalerne føres videre til de øvrige udtag i installationen via returvejen. Udtagene er designet med lav dæmpning og god filtervirkning, så du får et rent og stabilt signal ud i hele boligen.

Ja, men det er vigtigt at vide, at satellitmodtageren specifikt skal tilsluttes dette udtag med returvejsstik og ikke et af de øvrige udtag i installationen. Det skyldes, at det kun er den kanal, som SAT-modtageren er indstillet på, der kan ses i de øvrige rum via returvejen. Placerer du satellitmodtageren et andet sted, fungerer signalfordelingen ikke som tiltænkt.

SAT hunbøsningen har DC-gennemgang på op til 350 mA, hvilket bruges til at forsyne udendørsudstyr som eksempelvis en LNB (modtagerhovedet på parabolen) med strøm gennem selve antennekablet. Det betyder, at du ikke behøver et separat strømkabel ud til udendørsenheden, da strømmen sendes med i samme kabel som signalet.

Forskellen ligger i, om udtaget kan sende signaler videre til andre udtag i boligen. Et almindeligt udtag uden returvejsstik modtager kun signal, mens dette udtag med R kan tage imod de samlede signaler fra antenne, satellit og video og sende dem videre til de øvrige rum, for eksempel via en fordeler på loftet. Skal du bygge et lille fordelingsanlæg, hvor flere rum skal have adgang til samme SAT- eller videosignal, er det netop dette udtag med returvej, du skal bruge som udgangspunkt for anlægget.

De to stiktyper passer til forskellige formål og forskelligt udstyr. Den IEC-normerede udgang bruges til almindeligt TV-signal, og her tilsluttes typisk et fjernsyn eller en TV-boks med et koaksialkabel med IEC-stik. F-konnektoren (hunbøsning) er beregnet til satellitsignal og bruges til at tilslutte en parabolmodtager med et kabel med F-stik. På den måde kan du hive både TV- og SAT-signal ud fra samme udtag, alt efter hvilket udstyr du har brug for at tilslutte i det pågældende rum.
