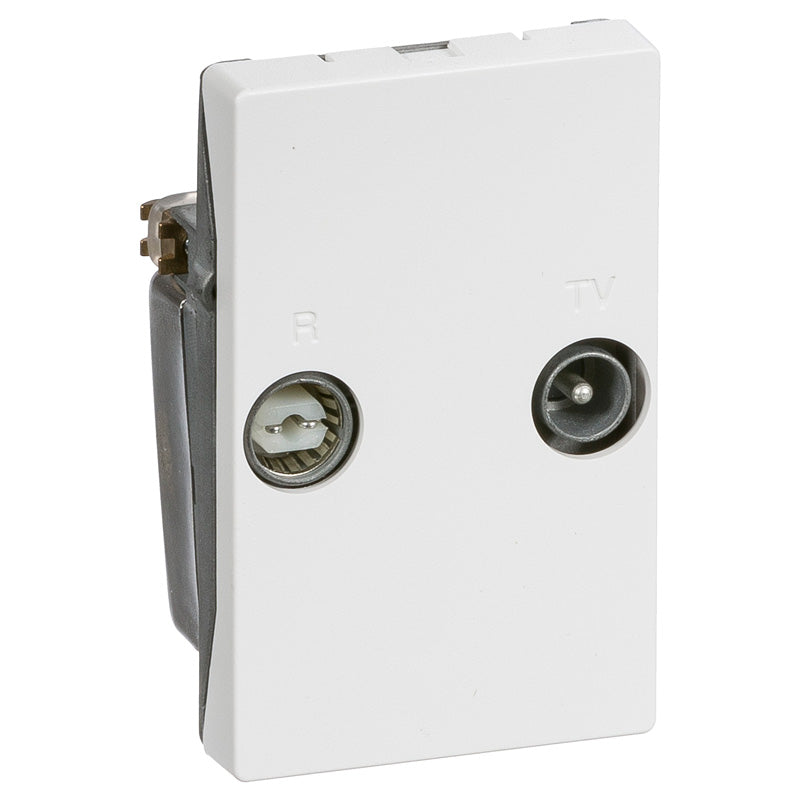

LK antenneudtag TV og R sløjfedåse TD212D - HV

Udtaget er lavet til private enkeltanlæg og til renovering af fælles antenneanlæg, altså installationer der forsyner mere end én bolig. Det fungerer som sløjfedåse, hvilket betyder at stikledningen kan føres videre til næste udtag i rækken, eller forberedes til det, hvis du senere vil udvide anlægget. Udtaget har 2 IEC-normerede udgange, én til TV og én til radio, og har et indbygget R/TV-filter der er HF-tæt. Det giver dig både god skærmdæmpning og lavt gennemgangstab, så du får et rent signal ud i stikket.

Ja, der er to ting værd at have styr på. For det første skal du selv tilkøbe en Fuga-ramme, da udtaget kun leveres med selve modulet på 1,5 modul i hvid. For det andet skal det sidste udtag i en sløjfet streng afsluttes med en 75 ohms afslutningsmodstand (LK nr. 200Y5185), som monteres i udgangsklemmen. Uden afslutningsmodstanden risikerer du refleksioner i signalet, som kan give dårligere billede og lyd på de tilsluttede TV og radioer.

Du kan sløjfe op til 8 udtag efter hinanden på samme streng. Husk at det sidste udtag i rækken skal have afslutningsmodstanden monteret, som nævnt ovenfor. Er du i tvivl om, hvor mange udtag din konkrete installation kan bære uden signaltab, eller om anlægget bør laves som stjernefordeling i stedet, anbefaler vi at en autoriseret elinstallatør vurderer den bedste løsning til netop dit hus eller din ejendom.

Forskellen ligger i, om signalet skal fortsætte videre til flere udtag, eller om det stopper her. Som sløjfedåse fører udtaget stikledningen videre til næste udtag i rækken, hvilket er praktisk, hvis du har flere TV-stik i huset, der skal forsynes fra samme streng. Som slutudtag, altså det sidste i rækken, skal du i stedet montere afslutningsmodstanden 200Y5185 i udgangsklemmen, så signalet afsluttes korrekt. Vælger du forkert her, kan du opleve dårligere billede eller støj på signalet.

Nye installationer bør ifølge specifikationerne udføres som stjernefordelingsanlæg, hvor hvert udtag forsynes direkte fra en fordeler, i stedet for at være sløjfet efter hinanden. Dette udtag understøtter dog stadig sløjfefunktionen, hvilket gør det velegnet til renovering af eksisterende fællesantenneanlæg, hvor der allerede er lagt op til sløjfeforbindelse. Står du og skal planlægge en helt ny installation, er stjernefordeling altså den løsning, der lægges op til fra producentens side.

Udtaget har to separate IEC-udgange, der er bygget forskelligt, så du ikke kommer til at forveksle dem. TV-udgangen er et IEC-hanstik, mens radioudgangen (FM) er et IEC-hunstik. Begge udgange er dækket af det indbyggede R/TV-filter, der sikrer god adskillelse mellem de to signaltyper, så du undgår overhøring mellem TV- og radiosignalet. Skal du tilslutte både fjernsyn og FM-radio fra samme udtag, er du altså dækket med de to adskilte stik.
