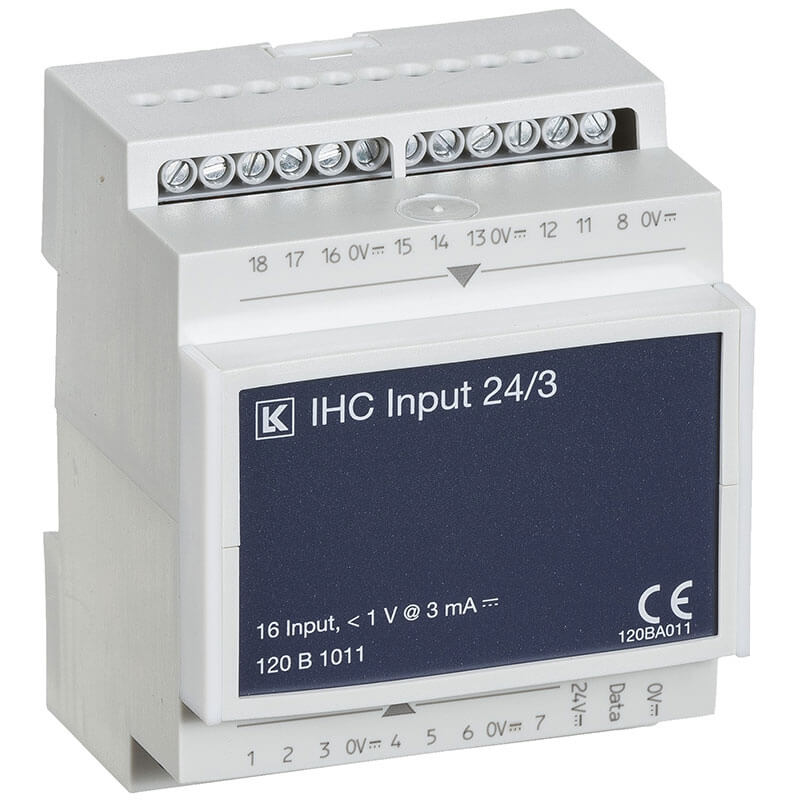

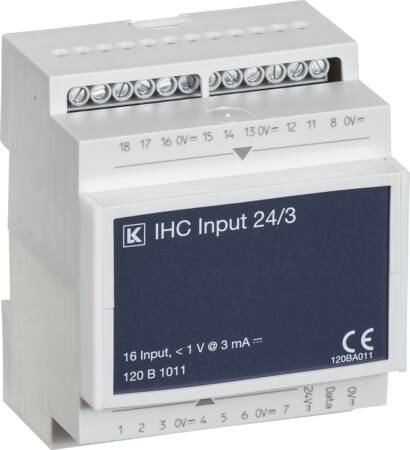

IHC Control® Input 24 V d.c. / 3 mA med 16 indgang
IHC Control® Input 24 V d.c. / 3 mA med 16 indgang
IHC Control Input 24 V d.c. modul er hjertet i et intelligent IHC-anlæg, når svagstrømskontakter som PIR-alarmer, termostater og magnetkontakter skal melde deres tilstand ind til systemet. Modulet har 16 indgange og a... Se mere
0 stk på lager
17 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
IHC Control Input 24 V d.c. modul er hjertet i et intelligent IHC-anlæg, når svagstrømskontakter som PIR-alarmer, termostater og magnetkontakter skal melde deres tilstand ind til systemet. Modulet har 16 indgange og arbejder med 24 V d.c., så du kan samle signaler fra en hel installation på ét sted, enten centralt ved controlleren eller decentralt ude i huset.
I praksis fungerer modulet ved, at hver indgang holdes på +24 V d.c. via en indbygget pull-up modstand, indtil den tilkoblede kontakt aktiveres og lægger indgangen til 0 V. Det gør det oplagt til langvarige sluttefunktioner, og med et forbrug på blot 2,6 mA pr. indgang belaster det systemet minimalt, selv med alle 16 indgange i brug. Løsningen henvender sig både til elektrikeren, der projekterer et komplet IHC-anlæg, og til den erfarne gør-det-selv-bruger, som udvider en eksisterende installation.
Fordele ved IHC Control Input 24/3-modulet
- 16 indgange: Samler signaler fra mange svagstrømskontakter i én enhed, så du sparer plads i tavlen
- Lavt strømforbrug: Kun 2,6 mA pr. indgang og maks. 1,1 W samlet effekt
- Fleksibel placering: Kan monteres både centralt ved controlleren og decentralt ude i installationen
- Robust driftsområde: Fungerer i omgivelsestemperaturer fra -20 til +50 °C
- Nem tilslutning: Skrueklemmer op til 2 x 1,5 mm² med trådbeskytter gør monteringen ligetil
- DIN-skinne montering: Passer direkte ind i tavlen på standard DIN-skinne
Til signalgivere med langvarige sluttefunktioner
Modulet er tænkt til kontakter med lav gennemgangsmodstand og langvarige sluttefunktioner, og for at IHC-anlægget kan betragtes som et rent svagstrømssystem, skal de tilsluttede kontakter være isoleret svarende til dobbelt isolation med 8 mm krybeafstand i forhold til 230/400 V-nettet. Bemærk, at OPUS- og FUGA PIR-følere ikke kan anvendes sammen med dette input-modul. Med IP20, en indgangsimpedans på 9,4 kohm og en tilladt kontaktmodstand på maks. 300 ohm er modulet dimensioneret til stabil signalopsamling, og med en maksimal kabellængde på 100 meter til datalinjen og 300 meter til indgangene kan det placeres med god afstand til controlleren i større installationer.
Ofte stillede spørgsmål om IHC Control® Input 24 V d.c. / 3 mA med 16 indgang
Hvad bruges IHC Control Input 24/3 modulet til?
Modulet er lavet til at opsamle signaler fra svagstrømskontakter med lav gennemgangsmodstand. Det kan for eksempel være alarm-PIR'er, termostater, magnetkontakter eller andre signalgivere, der giver et langvarigt sluttesignal. Med 16 indgange kan du samle mange forskellige signalgivere i ét modul og lade IHC-systemet reagere på dem, uden at hver enkelt kontakt skal trækkes helt tilbage til controlleren separat.
Kan jeg bruge alle typer PIR-sensorer og kontakter til dette modul?
Nej, ikke alle. OPUS 73 PIR og FUGA PIR kan ikke tilsluttes dette input-modul. Derudover er det et krav, at de kontakter du bruger, er isoleret svarende til dobbelt isolation med 8 mm krybeafstand i forhold til 230/400V-nettet, ellers kan IHC-systemet ikke længere betragtes som et svagstrømssystem. Så vælg signalgivere med langvarige sluttefunktioner, der lever op til isolationskravet.
Hvordan fungerer indgangene rent teknisk?
Hver indgang holdes normalt på +24 V d.c. via en indbygget pull-up modstand. Når en tilsluttet kontakt aktiveres, lægges indgangen til 0 V d.c., og modulet registrerer det som et signal. De 16 indgange trækker et lavt strømforbrug på 2,6 mA pr. indgang, og modulet forsynes med 24 VDC (mellem 20 og 28 VDC med maks. 5 % ripple). Egeneffekten ligger på maks. 1,1 W, så det er en meget strømbesparende løsning at have kørende i en installation.
Hvor kan modulet placeres, og hvordan tilsluttes det?
Modulet monteres på DIN-skinne og har skrueklemmer til maks. 2 x 1,5 mm² ledere med trådbeskytter. Til datalinie og 24 V-forsyning kan der bruges op til 100 meter kabel, mens selve indgangene tåler op til 300 meter. Det gør det muligt at placere modulet centralt lige ved controlleren eller decentralt ude i installationen, tættere på de signalgivere det skal opsamle fra, alt efter hvad der giver mest mening i det konkrete projekt.
Hvad er forskellen på at placere modulet centralt eller decentralt?
Placerer du modulet centralt ved controlleren, samler du kablingen ét sted, hvilket ofte gør installationen mere overskuelig i en tavle. Vælger du i stedet decentral placering ude i bygningen tæt på signalgiverne, kan du spare på kabellængden til selve kontakterne og fordele belastningen i installationen. Begge løsninger understøttes af modulet, og valget afhænger typisk af, hvordan resten af IHC-anlægget er struktureret.
Hvorfor kan OPUS 73 PIR og FUGA PIR ikke bruges, når andre PIR-sensorer kan?
Modulet stiller specifikke krav til kontaktmodstand og isolationsniveau, og de nævnte PIR-typer fra OPUS og FUGA-serien lever ikke op til det, som netop dette input-modul kræver. Andre signalgivere med langvarige sluttefunktioner og lav gennemgangsmodstand, der overholder kravet om dobbelt isolation, kan derimod tilsluttes uden problemer. Er du i tvivl om, hvorvidt en konkret sensor eller kontakt kan bruges sammen med modulet, bør en autoriseret elinstallatør vurdere det.
