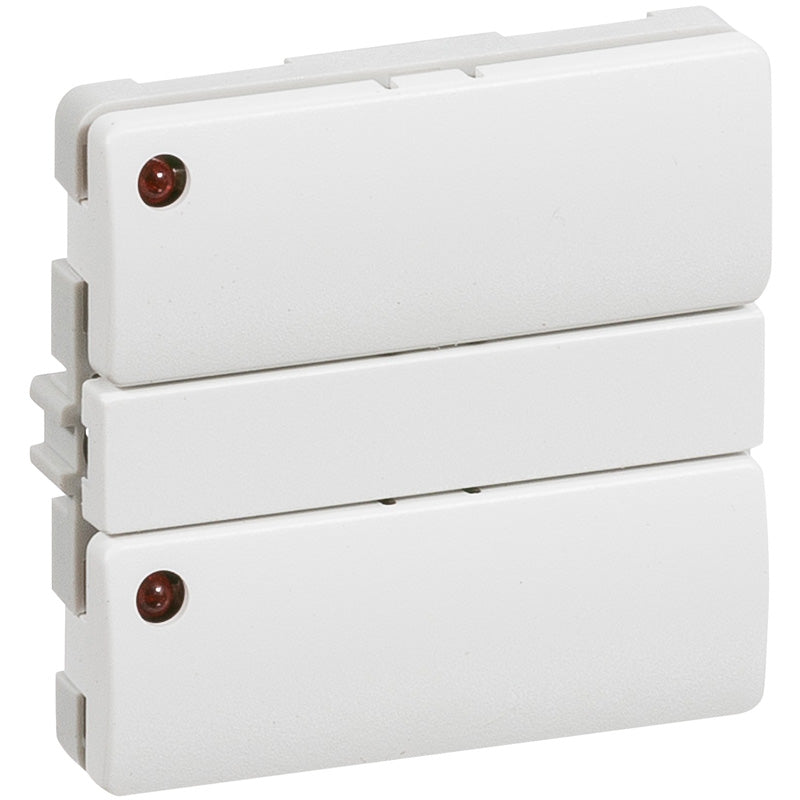

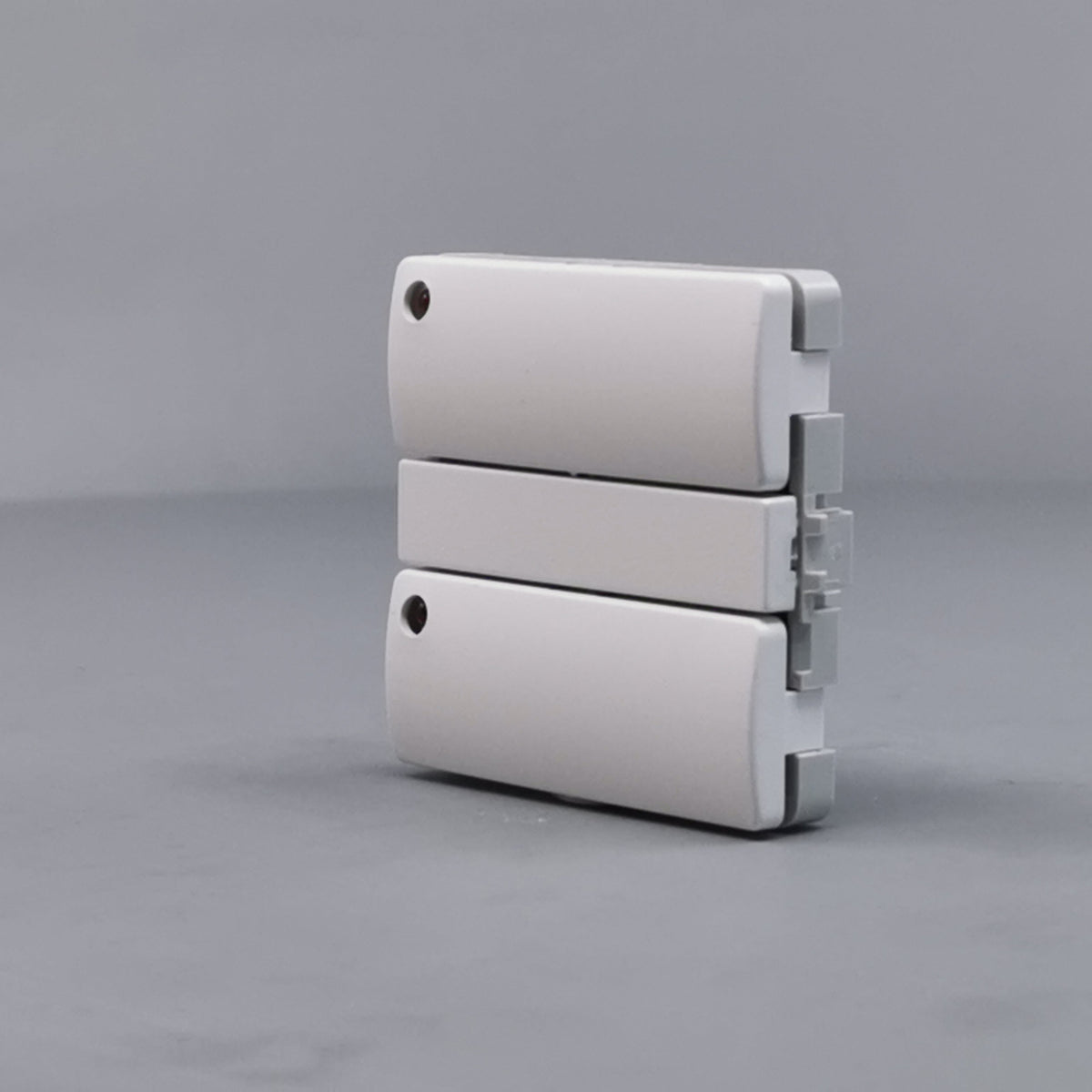

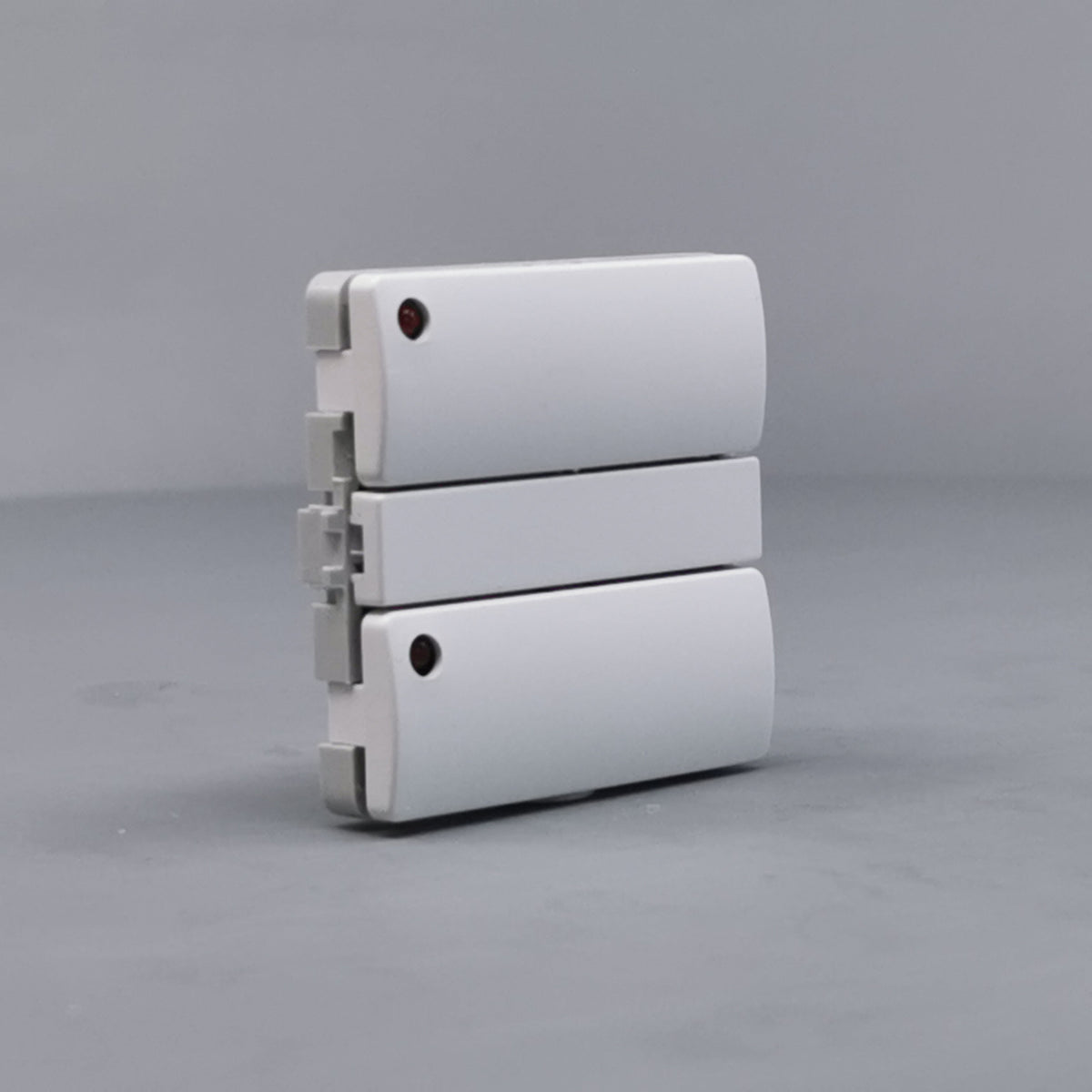

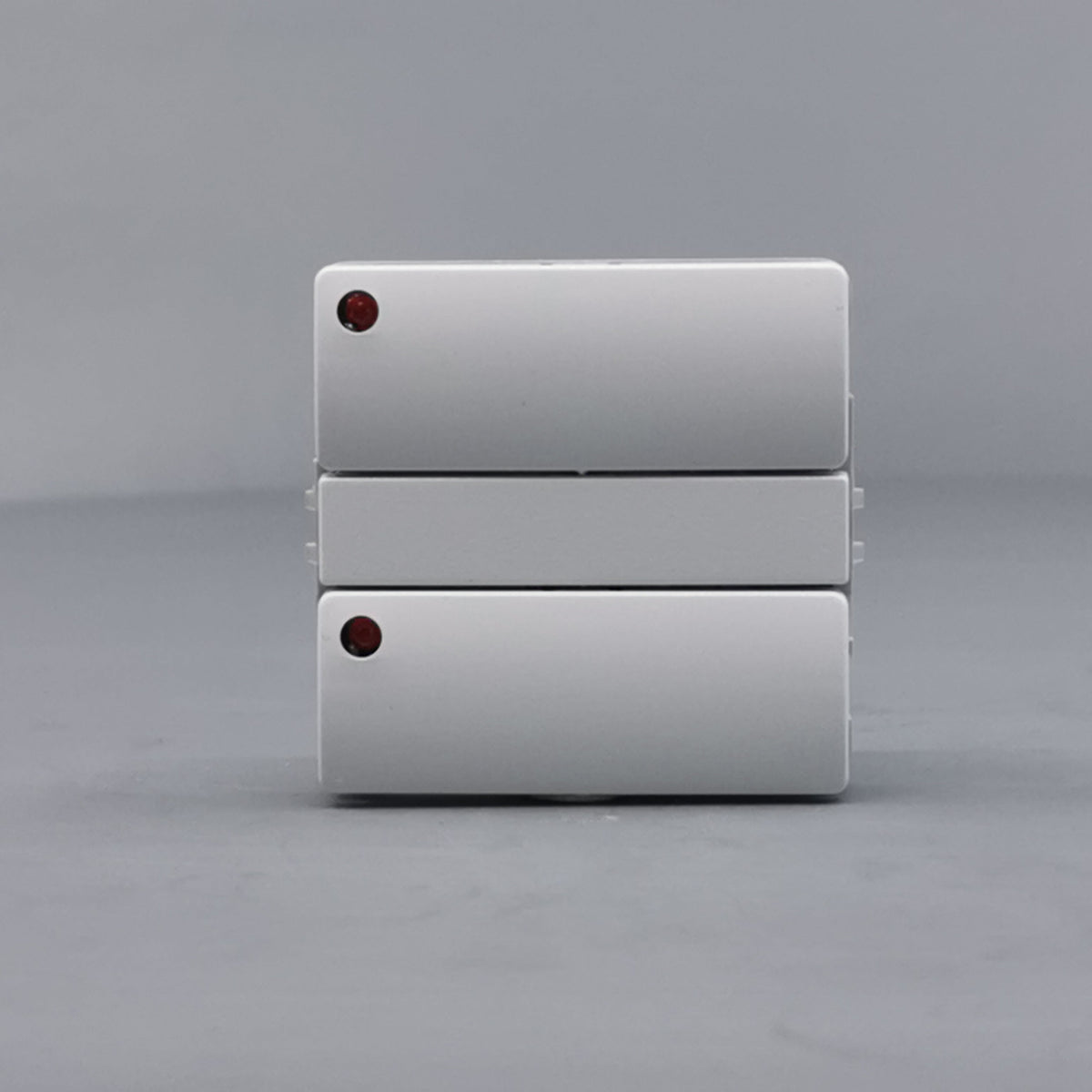

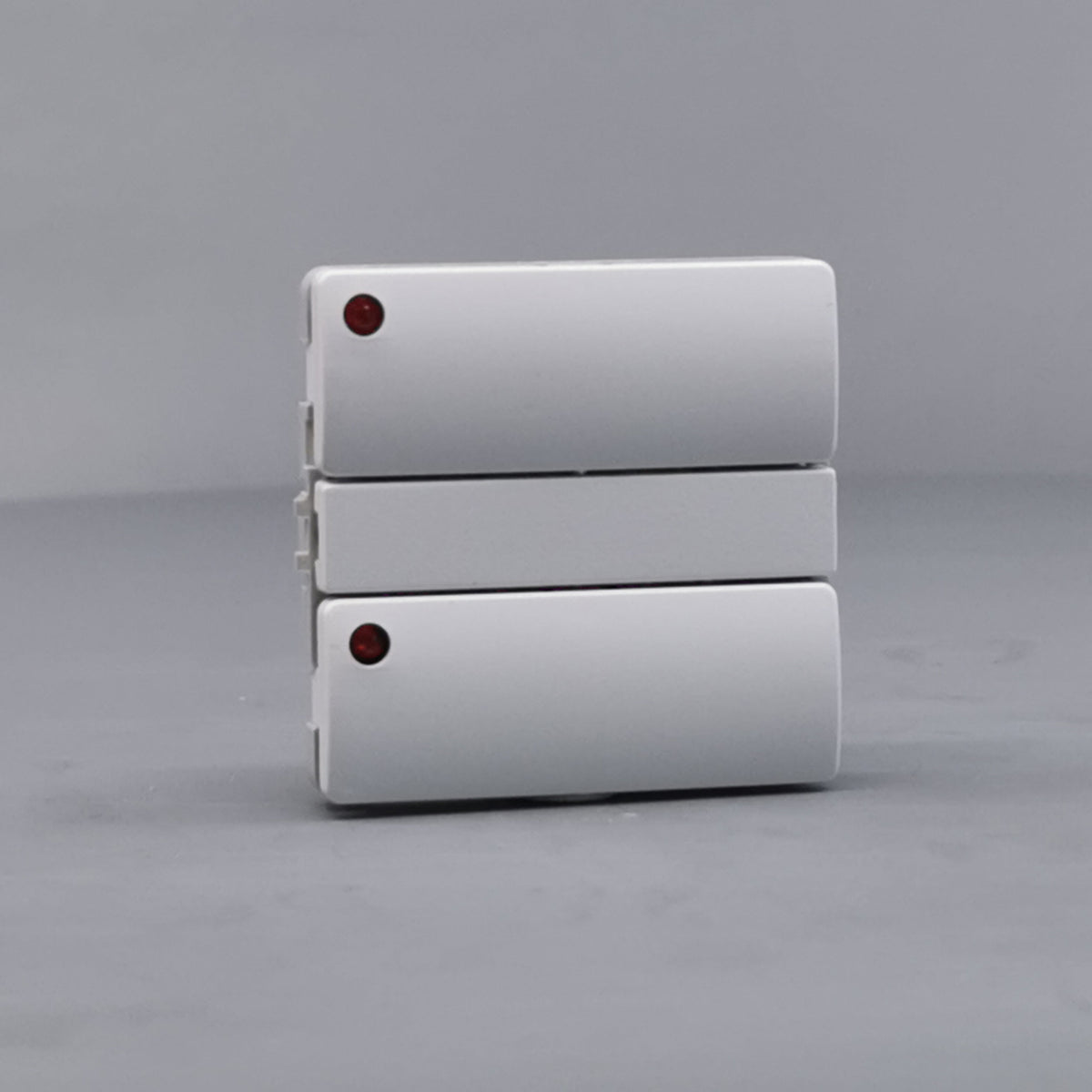

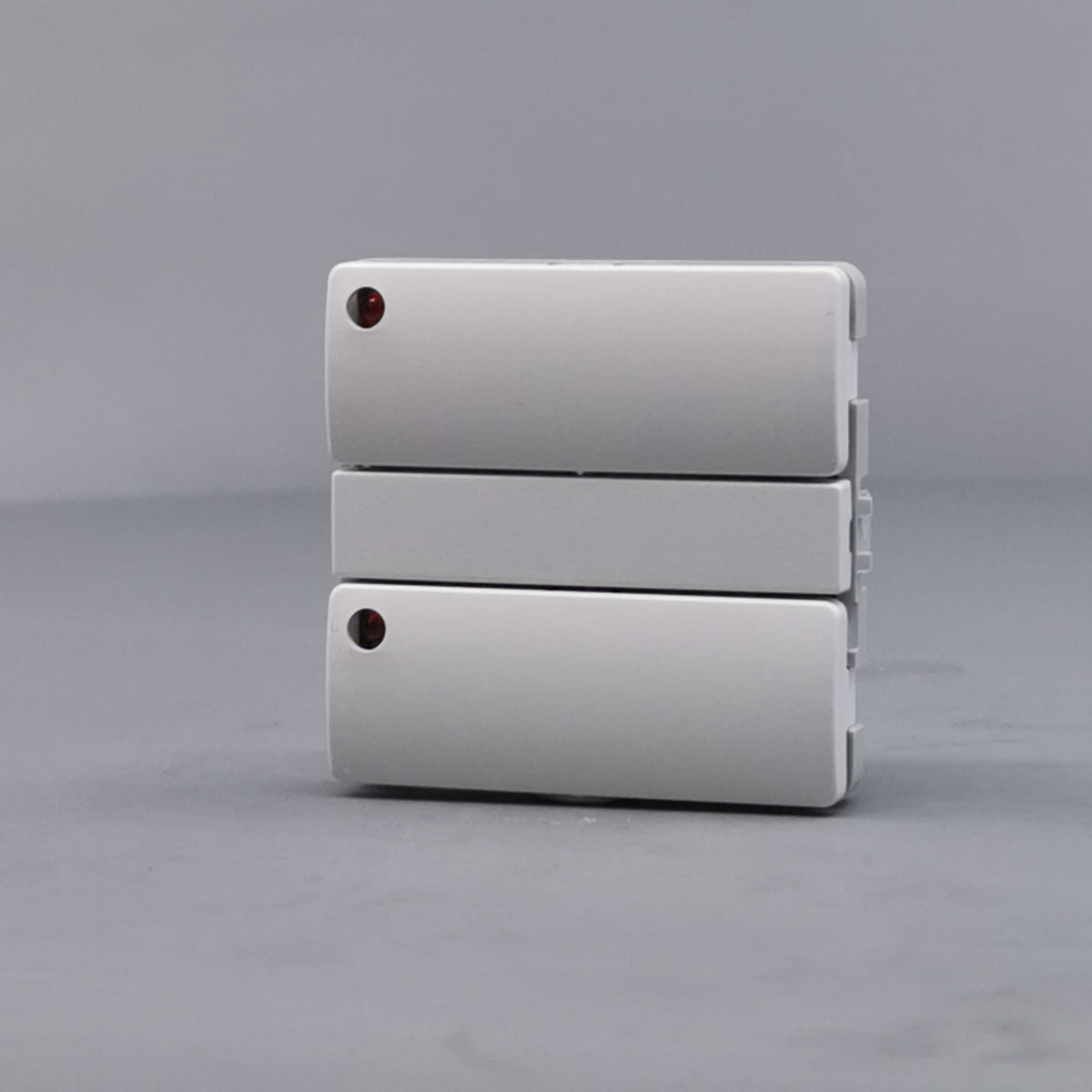

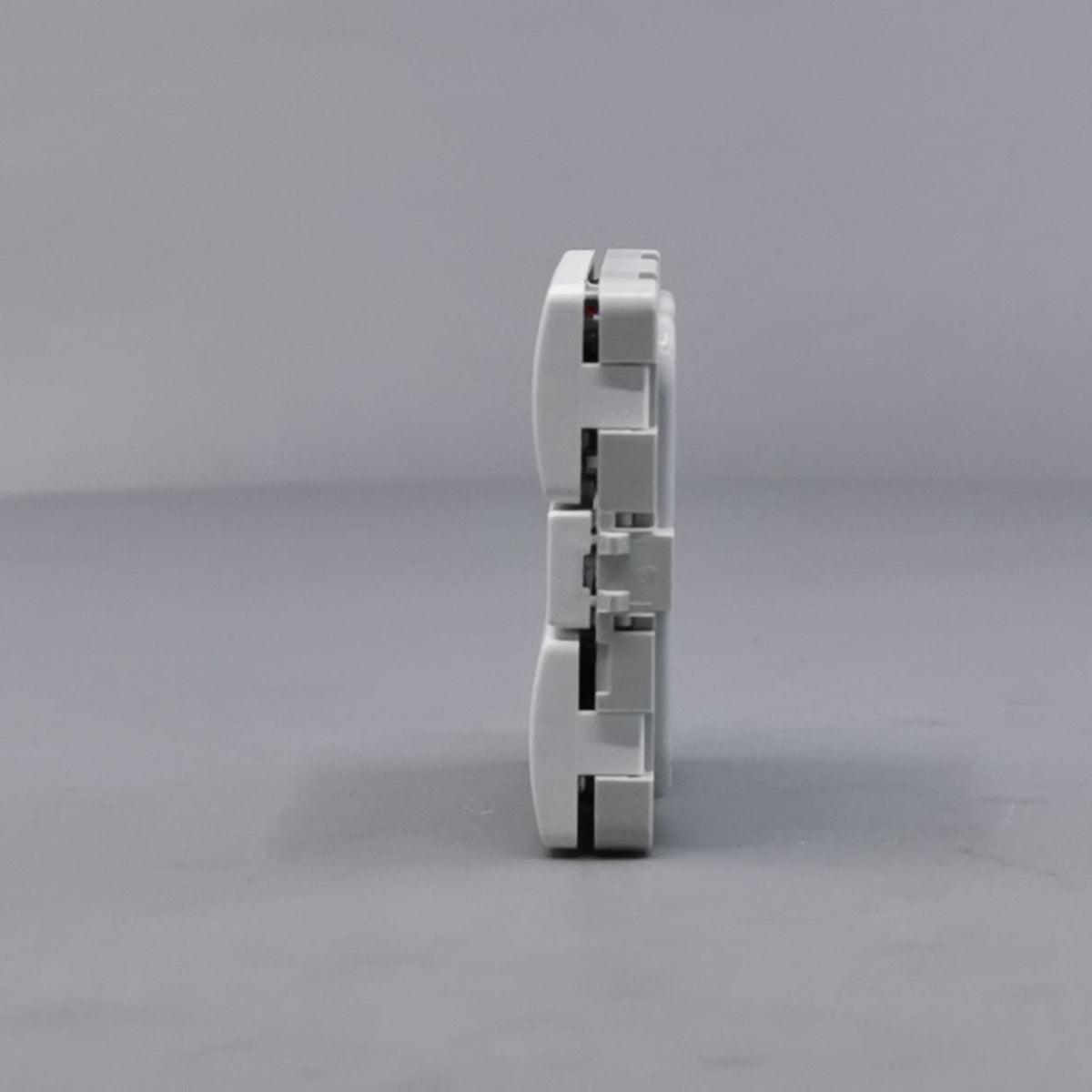

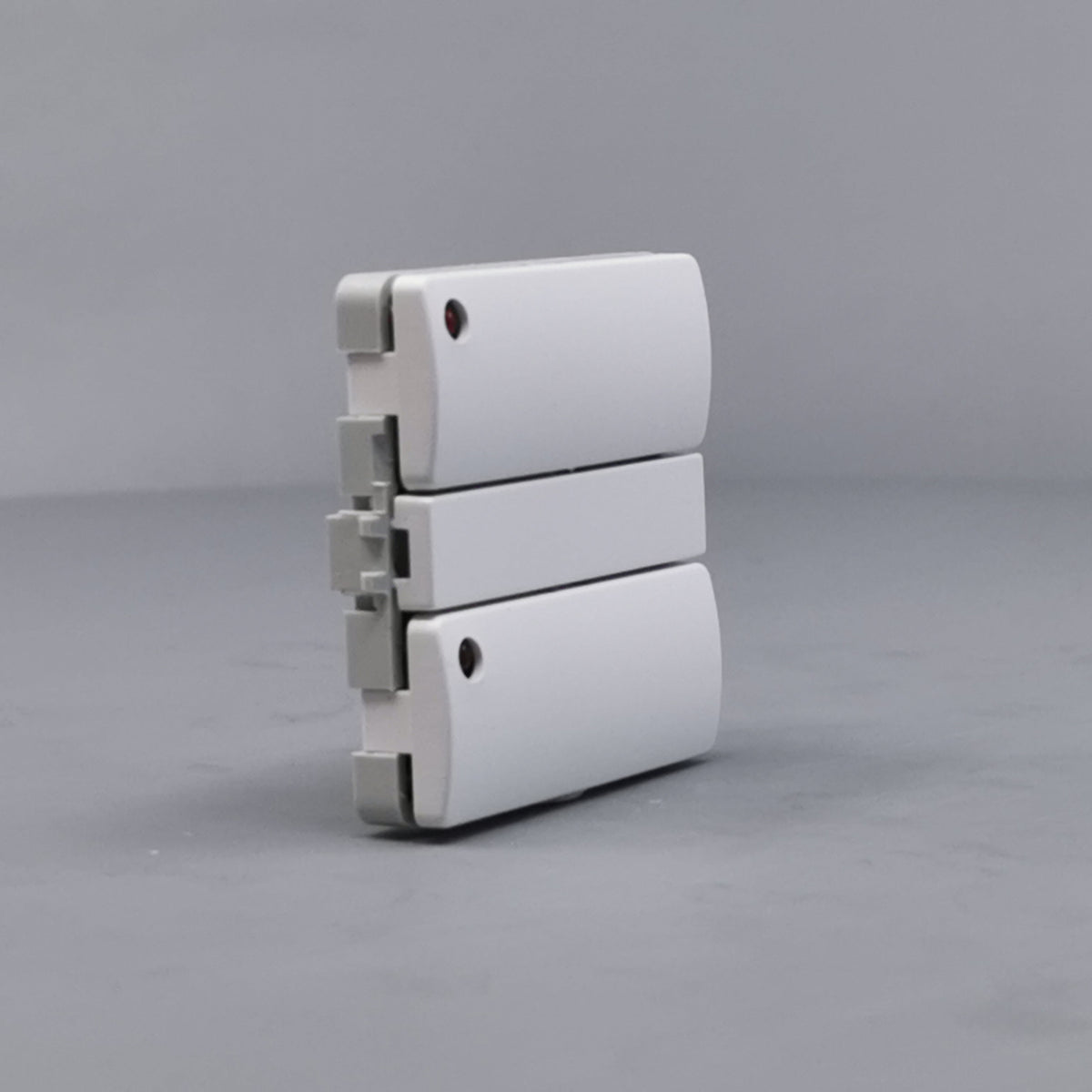

Fuga Svagstrømstryk 4 slutte og 2 lysdiode hvid

Svagstrømstrykket er lavet til at styre udstyr, der arbejder med lave signalspændinger på 5-24 V DC, altså ikke direkte til 230 V-installationer. I praksis bruges det typisk til at betjene elektronik, lysdæmpere eller IHC input-moduler, hvor et let tryk skal give et signal videre til et styresystem. Hver af de 4 tangenter rummer to forseglede mikrokontakter med adskilte sluttefunktioner, så du kan aktivere en funktion ved at trykke i venstre side af tangenten og en anden ved at trykke i højre side. Det gør trykket velegnet, hvis du har brug for flere separate styringer samlet ét sted, for eksempel til at tænde, slukke og dæmpe lys fra samme betjeningspunkt.

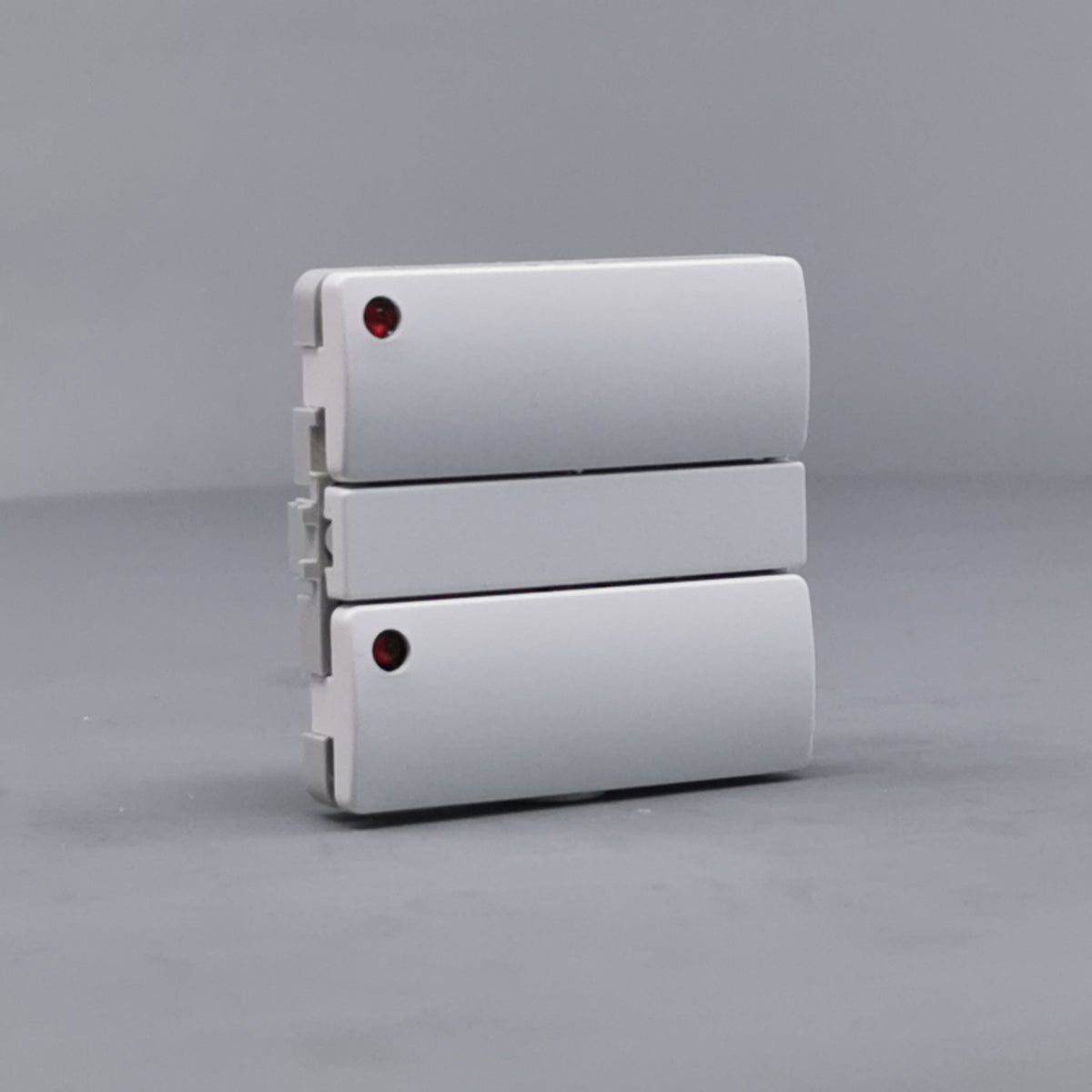

Titlen angiver 2 lysdioder, mens de tekniske specifikationer beskriver, at hver af de 4 tangenter har sin egen røde lysdiode placeret i øverste venstre hjørne. Lysdioden kører på 24 V DC og trækker omkring 1 mA pr. diode, så den fylder ikke meget i det samlede strømbudget. Den kan bruges på to måder: enten som ledelys, hvor den lyser konstant, så du nemt kan finde trykket i mørke, eller som kontrollampe, hvor den viser status på det, den styrer, altså om noget er tændt eller slukket. Alle lysdioderne deler en fælles 0V-klemme, hvilket gør tilslutningen enkel, uanset hvor mange af dem du vælger at bruge.

Trykket leveres uden ramme, så du skal selv vælge og indkøbe den ramme, der passer til dit LK Fuga-look og din montageform. Selve indsatsen kan monteres direkte på væggen eller gerigtet med træskruer, eller i en dåse ved hjælp af almindelige afbryderskruer. Skal det monteres i underlag eller panelunderlag, kræver det som regel ekstra tilbehør i form af skruetårne, da trykket ikke har gribekløer til dette formål. Modulmæssigt fylder indsatsen 1 modul i bredden og 1 modul i højden, hvilket gør det let at kombinere med andre LK Fuga-komponenter i samme ramme.

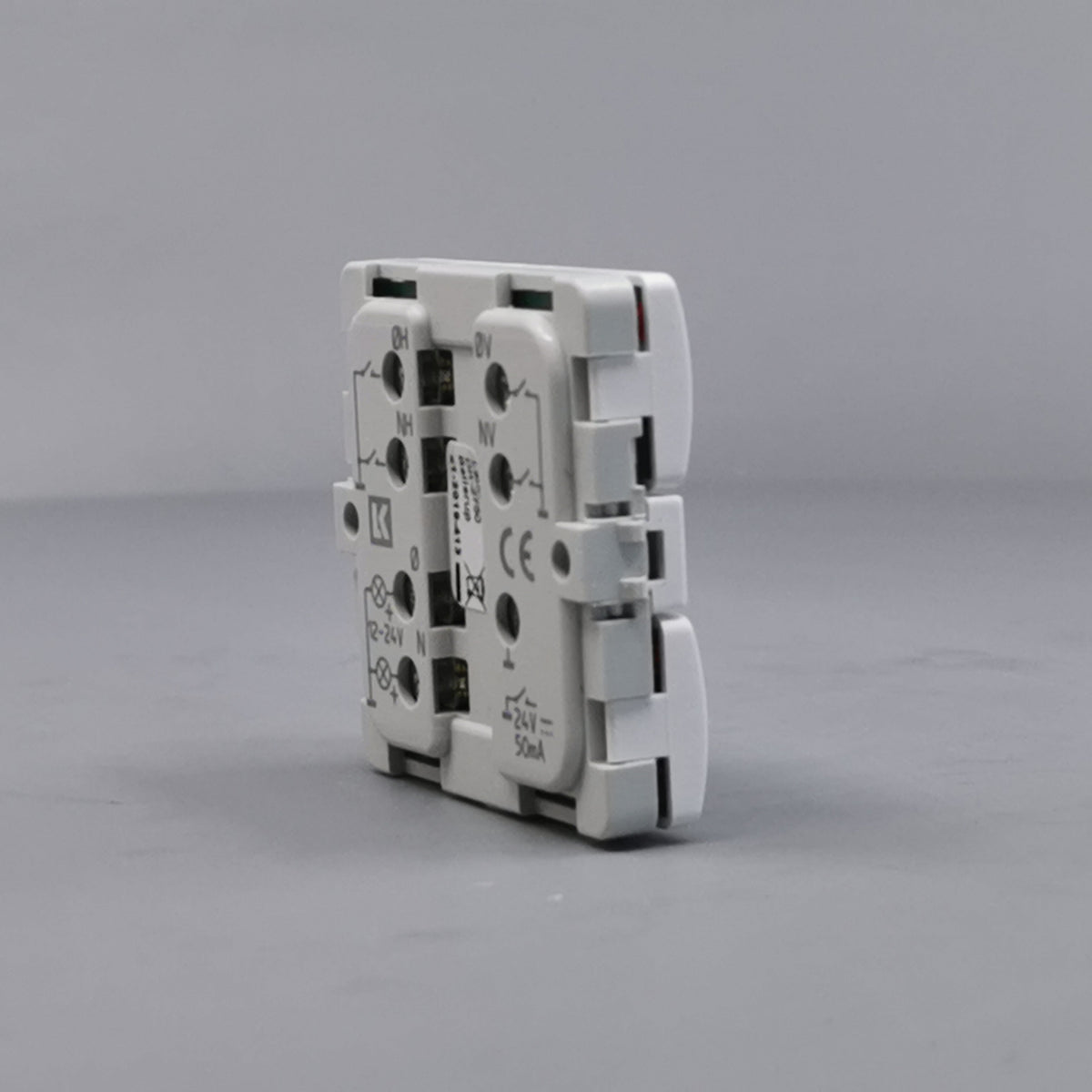

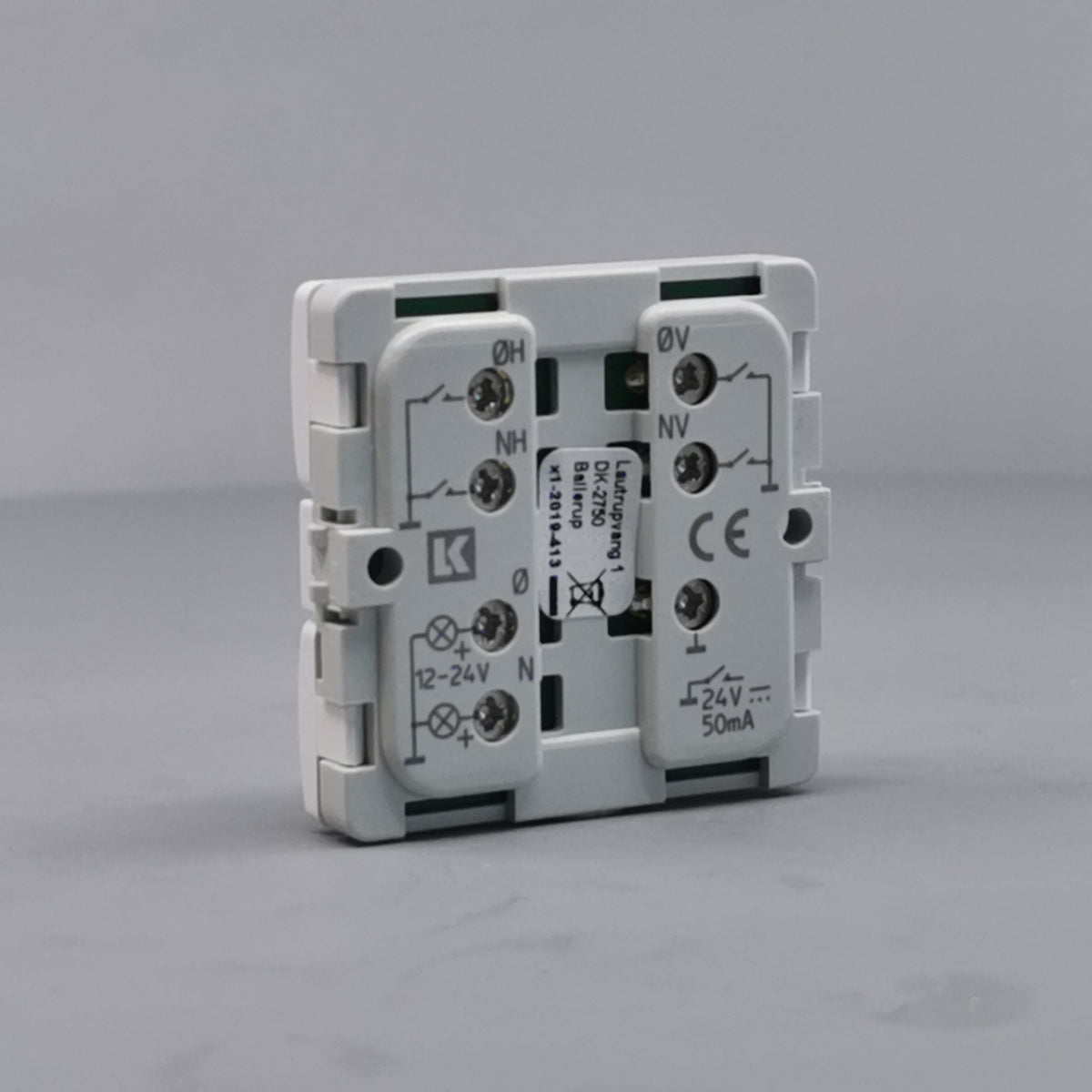

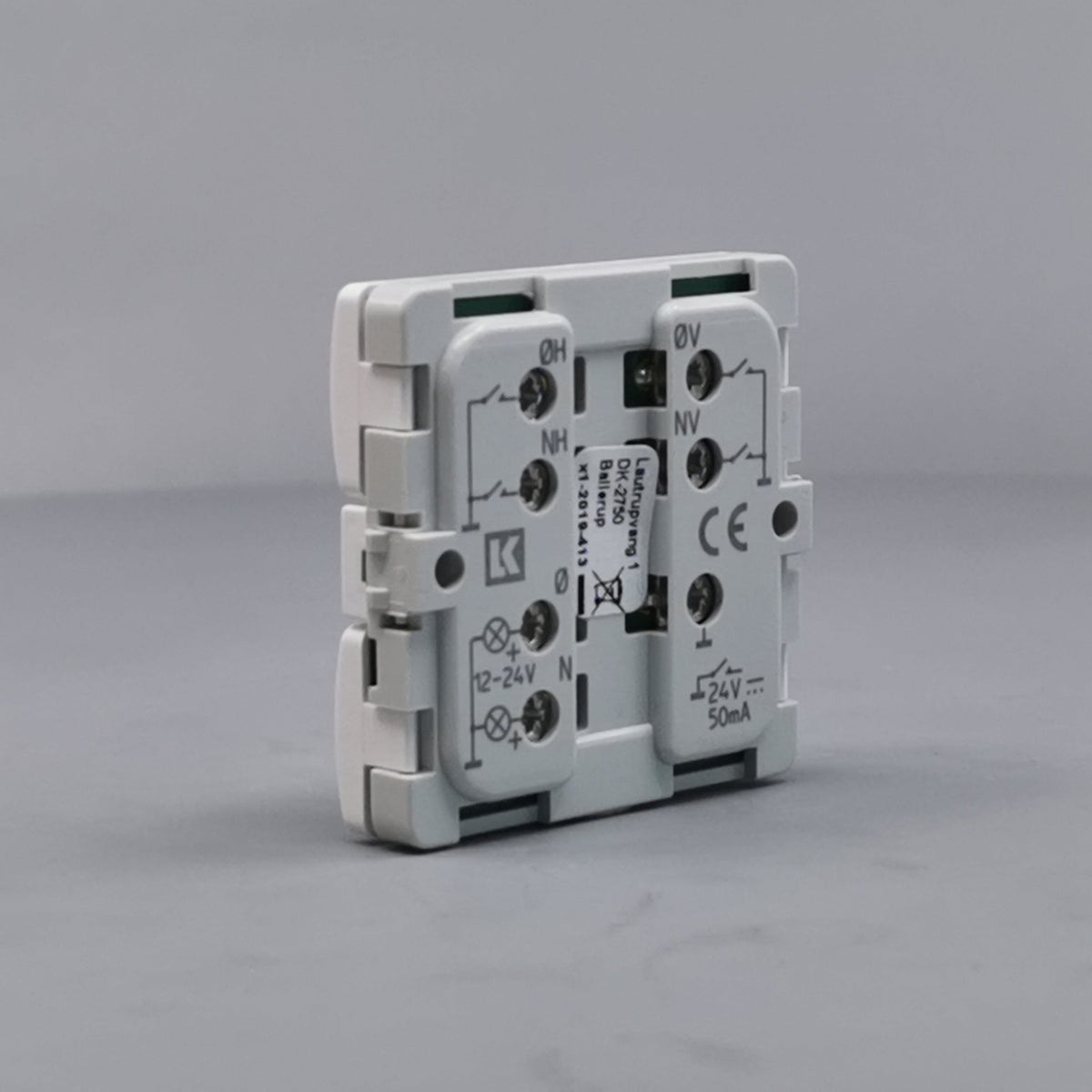

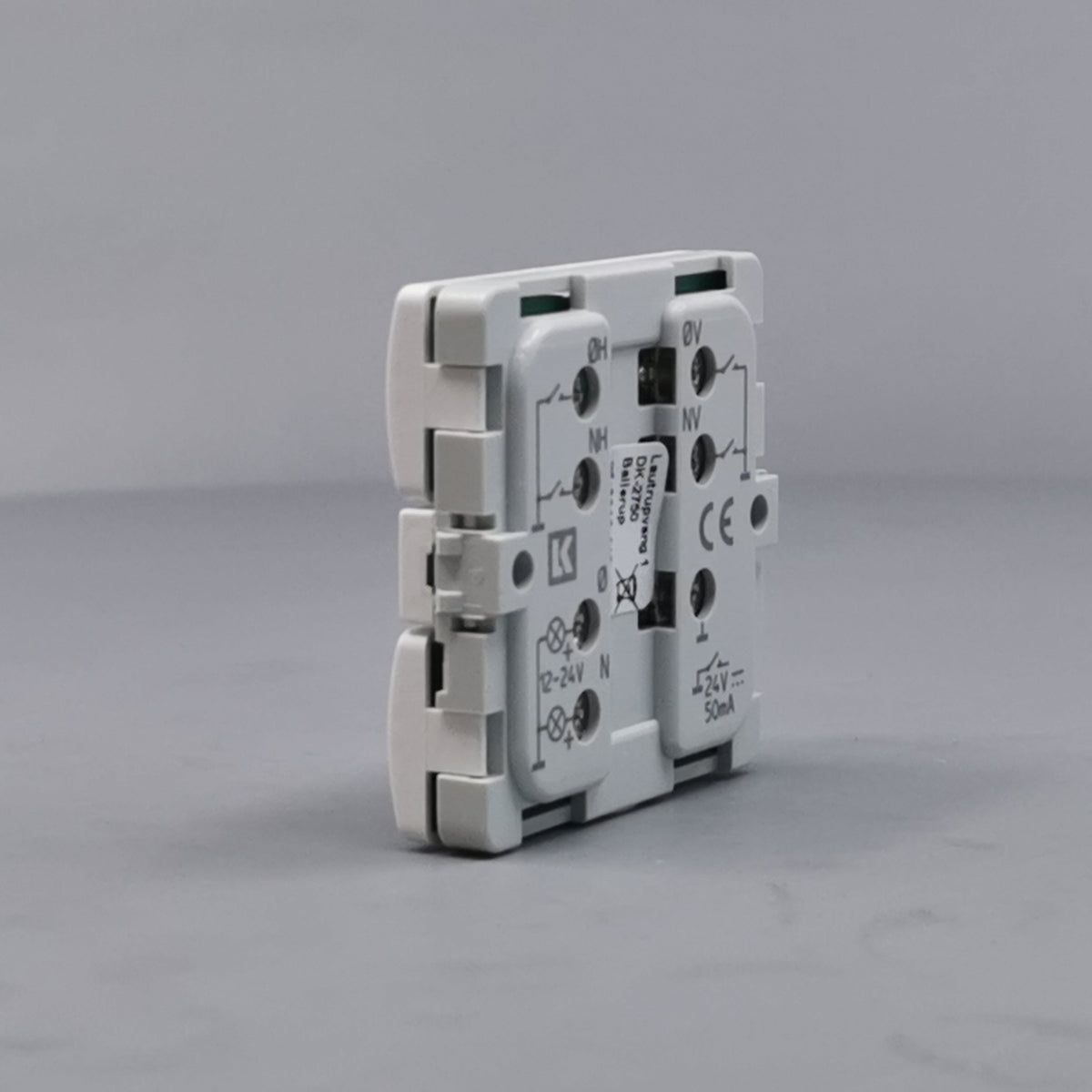

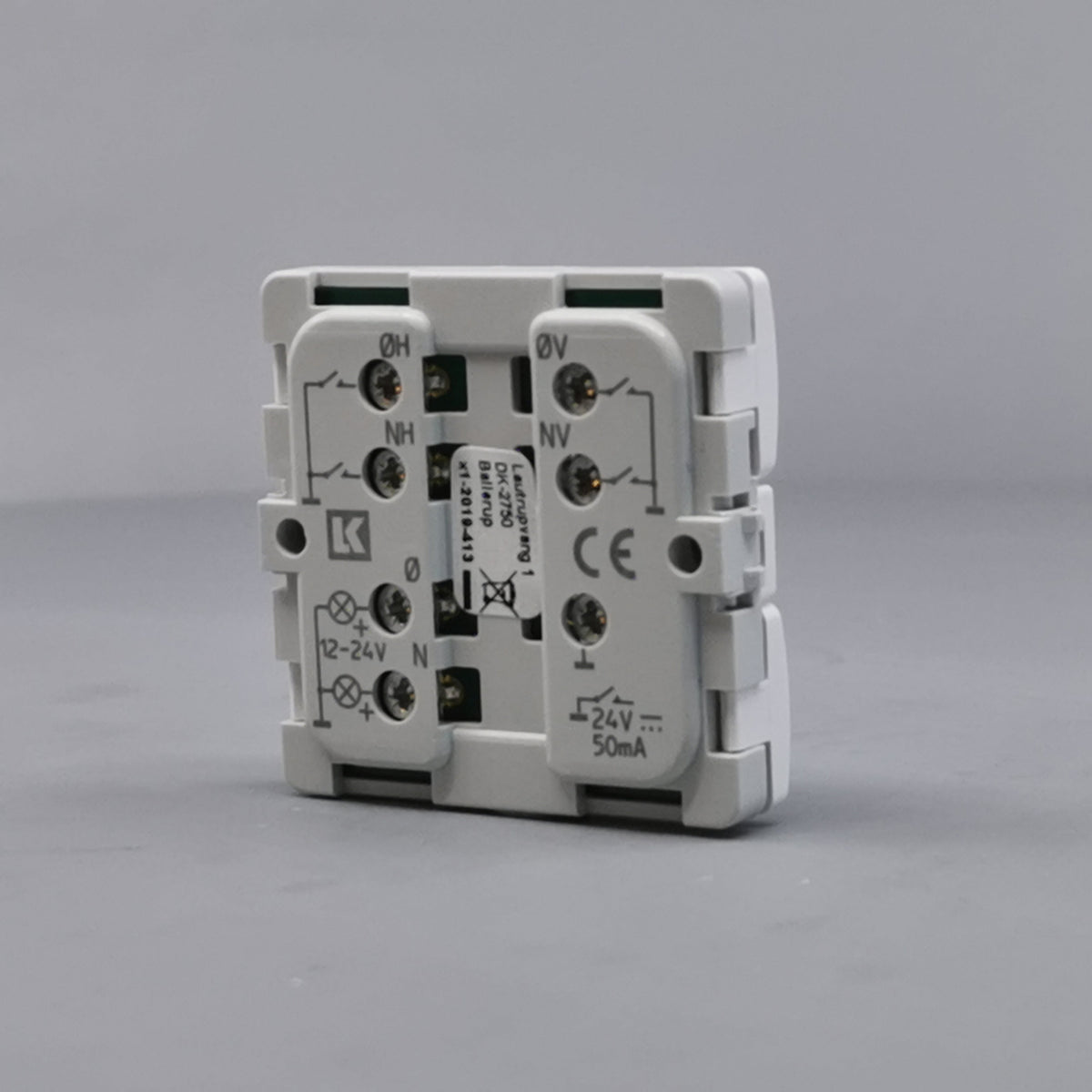

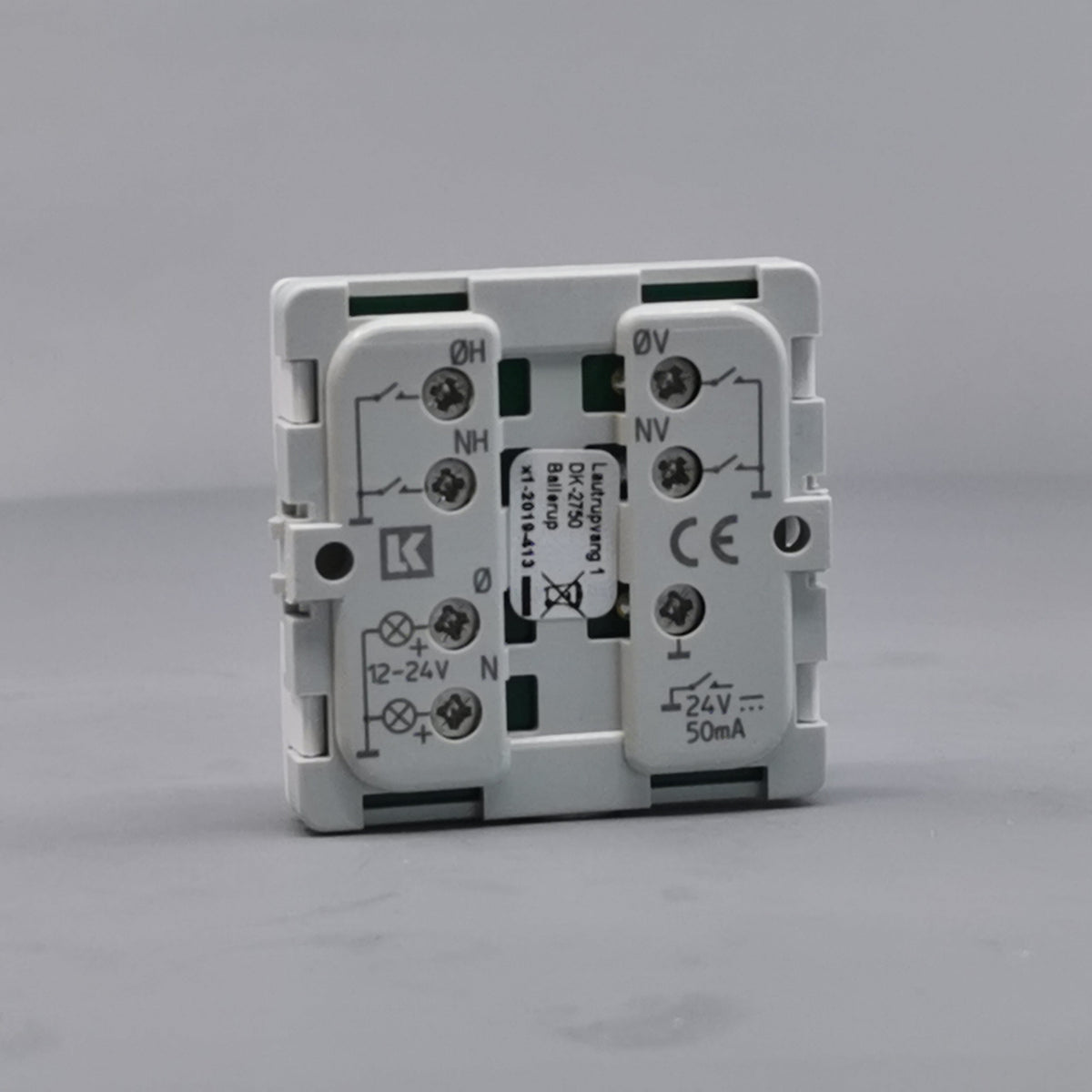

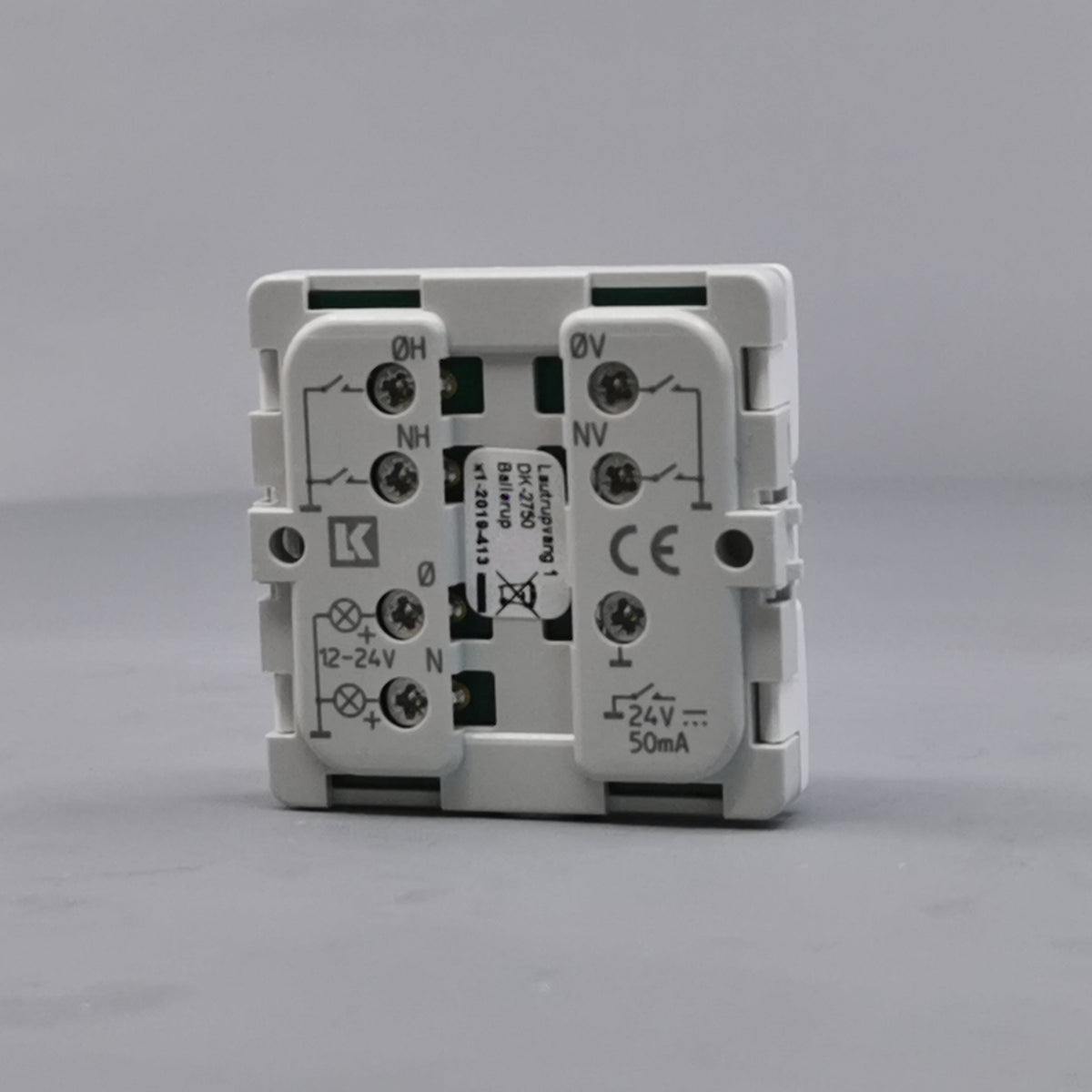

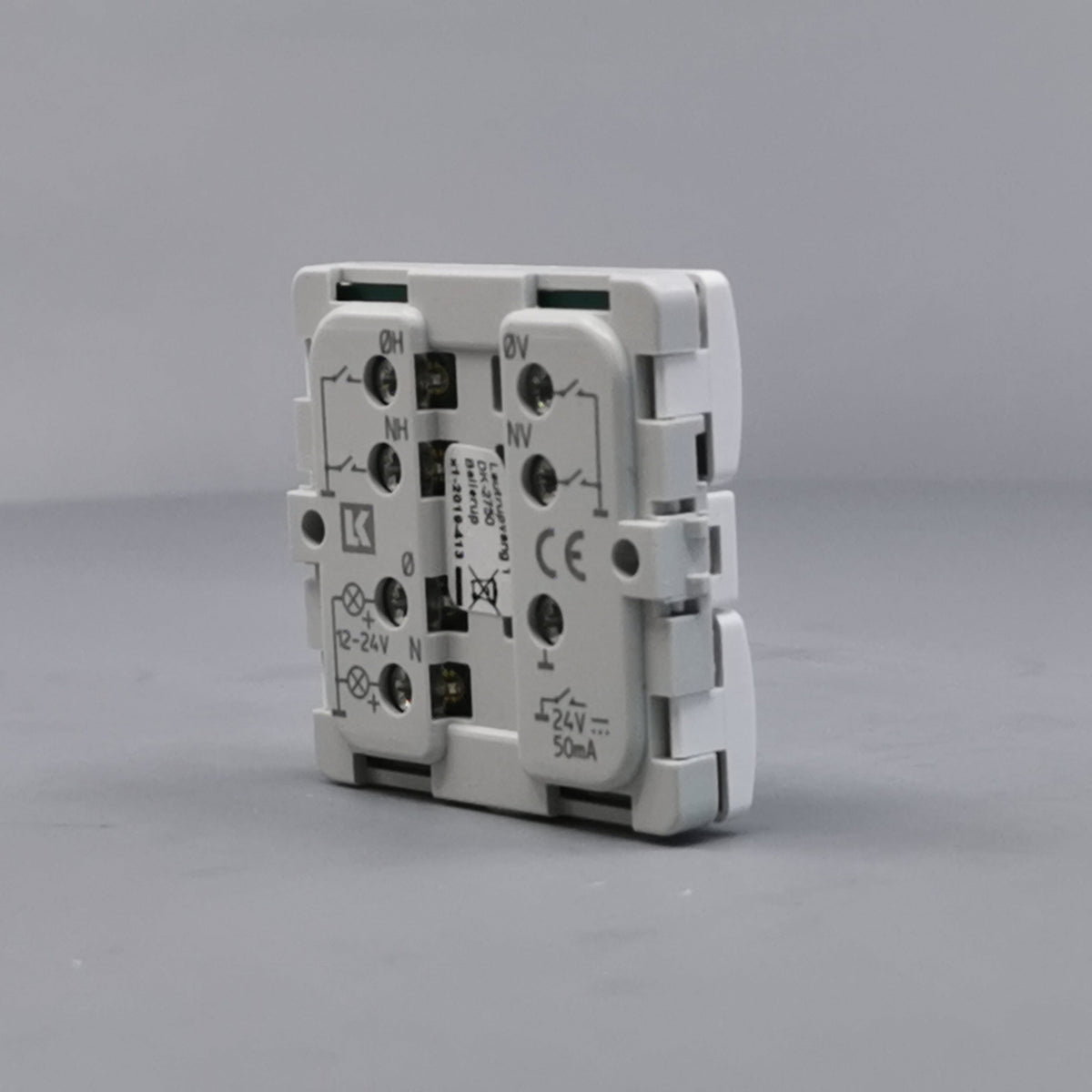

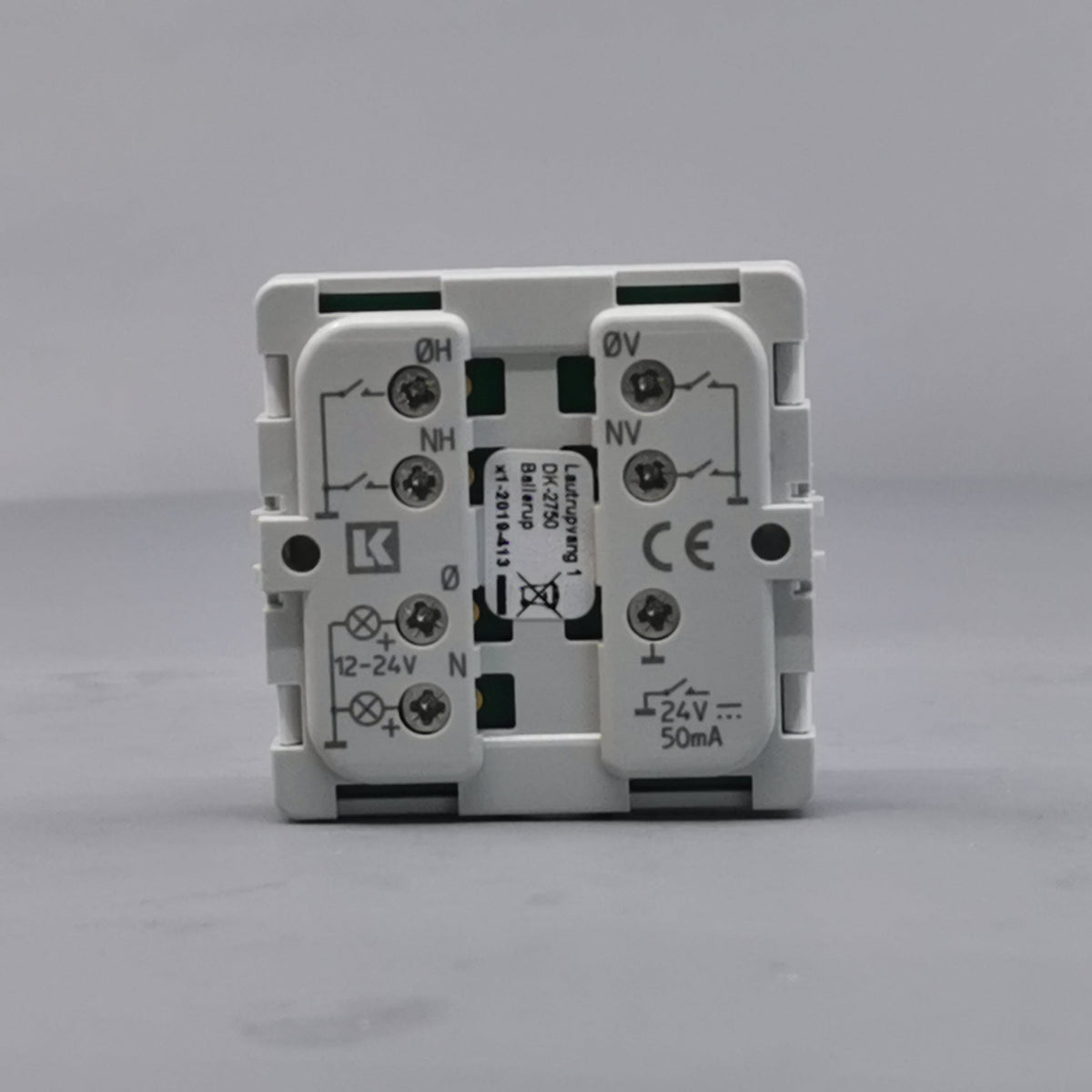

Bagsiden er forsynet med skrueklemmer beregnet til tilslutning og sløjfning af svagstrømsledninger. Der er 4 klemmer til signal fra trykkene, 2 klemmer til 24 V DC til lysdioderne og 1 fælles klemme til 0V/stel. Klemmerne passer til stiv ledning på 0,3 til 0,6 mm og flertrådet ledning på 0,4 til 0,8 mm, med en maksimal ydre isoleringsdiameter på 1,4 mm og plads til op til 2 ledninger pr. klemme. Det gør det muligt at sløjfe flere tryk eller lysdioder sammen i samme installation uden ekstra klemrækker.

Det afhænger af, hvad du har mest brug for i den konkrete installation. Vælger du ledelys-funktionen, lyser dioden konstant, så trykket altid er let at finde i mørke, hvilket passer godt i gange, entréer eller andre steder uden fast belysning. Vælger du kontrollampe-funktionen, tændes dioden kun, når den funktion, trykket styrer, er aktiv, så den fortæller dig med det samme, om noget er tændt eller slukket. Begge dele styres via de samme 24 V DC-tilslutninger, så valget handler primært om, hvordan du kobler lysdioden op i din installation, ikke om ekstra dele eller varianter.

Ja, og det er faktisk en af de store fordele ved dette tryk. Hver tangent rummer to uafhængige mikrokontakter, én i hver side, med adskilte sluttefunktioner. Tryk i venstre side aktiverer én funktion, mens tryk i højre side aktiverer en anden, helt uafhængigt af hinanden. Det betyder, at du med de 4 tangenter reelt kan styre op til 8 forskellige funktioner fra samme betjeningsplade, hvilket er praktisk, hvis du for eksempel skal samle tænd, sluk og dæmpning af flere lyskredse ét sted uden at fylde væggen med flere separate tryk.
