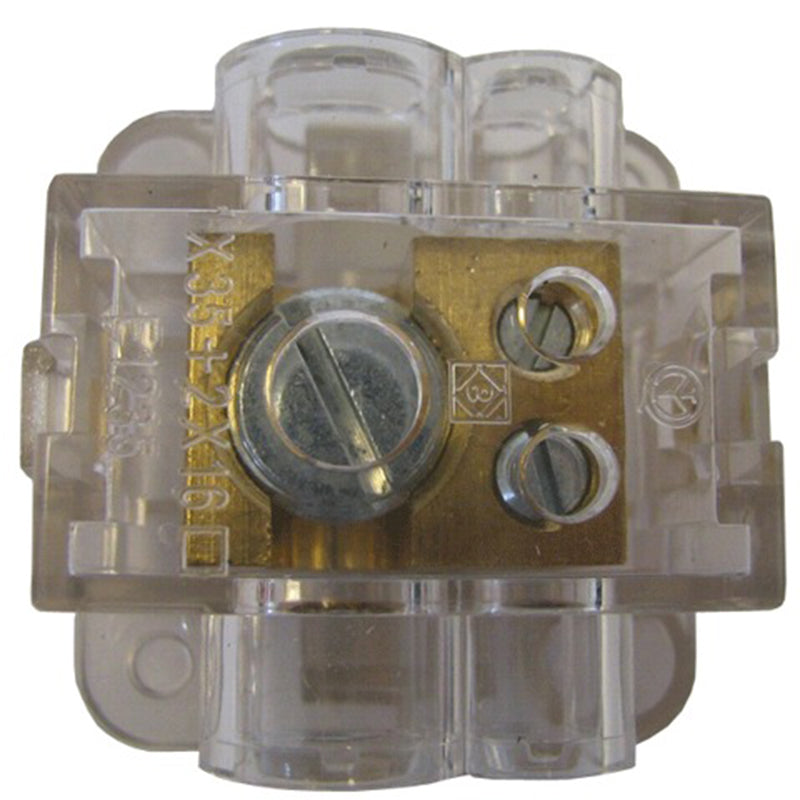

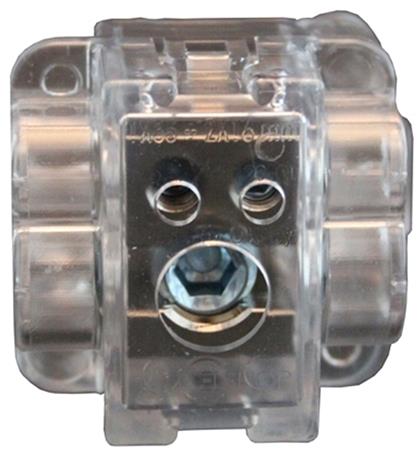

Stigeledningsklemme 1x35+2x16

Klemmen er lavet til at samle eller aftappe (shunte) én eller flere forsyninger på en stigeledning, og den monteres typisk i ledningskanaler eller forgreningsdåser, hvor der stilles krav til både kvalitet og pladsforhold. Med tværsnitsområdet 1x35+2x16 mm² kan du føre en hovedleder på 35 mm² igennem og aftappe til to ledere på 16 mm², hvilket gør den velegnet til fordeling i stigestrenge i etageejendomme og lignende installationer.

Den er bygget kompakt og giver en pladsbesparelse på 30-40 % i bredden sammenlignet med de gamle SK-huse. Det gør den nem at få plads til i trange ledningskanaler eller forgreningsdåser, hvor der ellers ikke var meget luft omkring de øvrige komponenter.

Ja, klemmen har et transparent beskyttelseslåg, så du kan tjekke visuelt, at kablerne er ført korrekt ind og sidder rigtigt fast, uden at du behøver åbne den helt for at kontrollere forbindelsen. Klemmen kan i øvrigt åbnes igen, hvis du skal justere eller efterse tilslutningen. Skruerne betjenes med umbraconøgle i størrelse 3 mm og 6 mm, og tilspændingsmomentet er 4 Nm.

Klemmen er fremstillet af polycarbonat, er godkendt til 450 V og har kapslingsklasse IP20. Temperaturområdet går op til maks. +85 °C, og selve konstruktionen er designet, så du kan forankre terminalen under montering, hvilket frigør begge hænder til at føre kablet ind. Det gør monteringen lettere, især i trange installationer med flere ledere at holde styr på.

Begge dele kan tilsluttes, men ved fleksible ledere anbefales det at bruge kabeltyller, så lederen sidder stabilt og holdbart fast under skruen. Det samme gælder, hvis du arbejder med kategori 5-kabel, hvor der desuden er den vigtige detalje, at kategori 5-kabel ikke må anvendes ubrudt gennem klemmen. Er du i tvivl om, hvilken løsning der passer til din opgave, er det en god idé at lade en autoriseret elinstallatør vurdere det konkrete valg.

Klemmen kan ikke anvendes sammen med aluminiumkabel. Det er en vigtig detalje at have med sig, hvis din installation indeholder aluminiumsledere, da materialevalget her ikke er en fleksibel mulighed men en fast begrænsning i produktet. Er du i tvivl om, hvilken løsning der er korrekt til din konkrete installation, bør en autoriseret elinstallatør vurdere det.

Forskellen ligger primært i pladsforbruget og den moderne konstruktion. Hvor de gamle SK-huse typisk fylder mere i bredden, er denne stigeledningsklemme designet kompakt med en besparelse på 30-40 % i bredden, samtidig med at den bevarer muligheden for at forankre terminalen og se forbindelserne gennem det transparente låg. Den passer derfor godt, hvis du renoverer en ældre installation og ønsker en mere pladsbesparende løsning i samme ledningskanal eller forgreningsdåse.
