Færdigmonteret gruppetavle - HPFI - 1x16A 3P+N, 1x13A 3P+N, 3x13A 1P+N - Grå

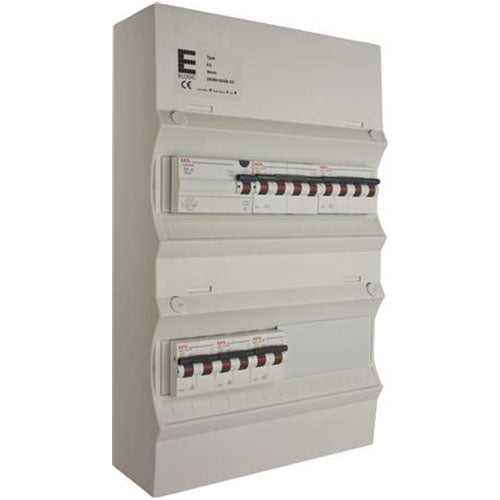

Tavlen er bygget op i en LK UG 150-12 kabinet i lysegrå, og alt er allerede monteret og forbundet, når den kommer til dig. Indholdet er et 40 A HPFI-relæ, én 16 A automatsikring med 3 poler plus nul, én 13 A automatsikring med 3 poler plus nul samt tre stk. 13 A automatsikringer med 1 pol plus nul. Det gør den til en løsning der er klar til at blive sat op, uden at man selv skal stå og samle relæ og sikringer i en tom tavle.

HPFI-relæet på 40 A sidder som den fælles beskyttelse for de tilsluttede grupper og har til opgave at afbryde strømmen, hvis der opstår en fejlstrøm i installationen. Det er dermed en central sikkerhedskomponent i tavlen, og fordi det er forhåndsmonteret sammen med automatsikringerne, er hele opsætningen tænkt som en samlet enhed frem for løse dele der skal stykkes sammen.

Tavlen er beregnet til professionel brug og henvender sig derfor primært til elektrikere og installatører, der skal have en gruppetavle sat op hurtigt uden selv at skulle stå for opbygningen fra bunden. Med både HPFI-relæ og et fast antal automatsikringer i lysegrå kabinet er den tænkt som en samlet, brugsklar løsning til den fordeling af grupper, den er sammensat til.

Betegnelsen fortæller, hvor mange faser sikringen dækker. En sikring med 3P+N, som du finder i både 16 A og 13 A udgave i denne tavle, er koblet til alle tre faser plus nul og bruges typisk til grupper med trefaset last. Sikringerne med 1P+N, hvoraf der er tre stk. på 13 A i tavlen, dækker derimod en enkelt fase plus nul og bruges til enfasede grupper. Hvilken type der skal bruges til den enkelte gruppe i din installation, er noget en autoriseret elinstallatør vurderer.

Ampere-tallet angiver, hvor stor en strøm sikringen kan belaste, før den løser ud og bryder strømmen. Tavlen har én 3P+N sikring på 16 A og en tilsvarende på 13 A, samt de tre 1P+N sikringer på 13 A. Den præcise fordeling af, hvilken gruppe der skal sidde bag hvilken størrelse sikring, er en del af det arbejde en autoriseret elinstallatør tager stilling til ved installationen.

Ja, forskellen ligger i, at HPFI-relæet og alle fem automatsikringer allerede sidder monteret og forbundet i LK UG 150-12 kabinettet, mens en tom eller delvist monteret tavle kræver, at man selv indkøber og monterer de enkelte komponenter. Denne løsning er derfor tænkt til situationer, hvor man ønsker en samlet, forhåndsbygget tavle med den viste sammensætning af relæ og sikringer, frem for selv at stykke opsætningen sammen fra bunden.
