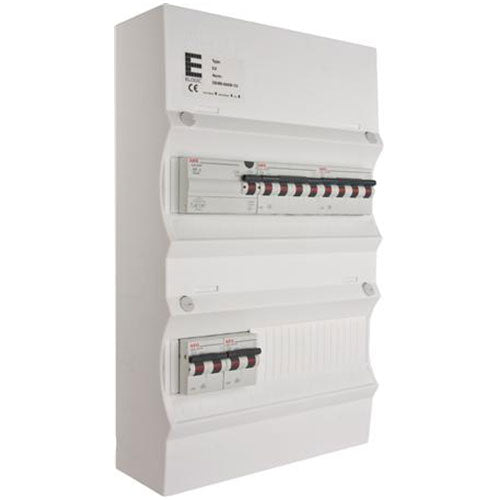

Færdigmonteret gruppetavle - HPFI - 1x16A 3P+N, 1x13A 3P+N, 1x13A 3P+N - Hvid
Færdigmonteret gruppetavle - HPFI - 1x16A 3P+N, 1x13A 3P+N, 1x13A 3P+N - Hvid
Denne færdigmonterede gruppetavle er bygget op i en LK UG 150-12 kapsling og leveres i hvid, klar til at blive sat op og tilsluttet. Tavlen har et 40 A HPFI-relæ som fælles beskyttelse for alle grupper, samt automatsi... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle er bygget op i en LK UG 150-12 kapsling og leveres i hvid, klar til at blive sat op og tilsluttet. Tavlen har et 40 A HPFI-relæ som fælles beskyttelse for alle grupper, samt automatsikringer til fordeling af strømmen ud i boligens kredse.
Løsningen er tænkt til dig, der skal have en komplet, mindre gruppetavle op at hænge, uden selv at skulle samle relæ og sikringer fra bunden. Det gør den oplagt både til en gør-det-selv opgave i bryggers eller teknikrum og som en hurtig standardløsning for elektrikere, der skal levere en færdig tavle til en mindre installation.
Fordele ved denne gruppetavle
- HPFI-beskyttelse: Et 40 A HPFI-relæ overvåger alle grupper på tavlen og bryder strømmen ved farlige fejlstrømme, hvilket er en central sikkerhedsfunktion i moderne el-installationer.
- Trefaset gruppe til store forbrugere: En 16 A 3P+N automatsikring giver en trefaset gruppe, der kan bruges til fx komfur eller andet trefaset forbrug.
- Ekstra trefaset kreds: Der er desuden en 13 A 3P+N automatsikring til endnu en trefaset gruppe, hvis installationen skal fordeles på flere trefasede kredse.
- To enkeltfasede grupper: To 13 A 1P+N automatsikringer dækker almindelige 230 V-grupper til fx stikkontakter eller belysning.
- Hvid kapsling: Tavlen fremstår i hvid, så den falder diskret ind i et teknikrum, en garage eller et bryggers.
Klar til montering, uden selv at samle tavlen
Fordi HPFI-relæ og automatsikringer allerede sidder monteret i UG12-kapslingen, slipper du for selv at indkøbe og montere de enkelte komponenter enkeltvis. Bemærk, at de to mindre sikringer på 13 A i praksis er udført som 1P+N (2 stk.), hvor produktnavnet nævner 3P+N for begge, så det er 1-polede grupper, du får til den daglige fordeling ud over de to trefasede grupper på 16 A og 13 A.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - HPFI - 1x16A 3P+N, 1x13A 3P+N, 1x13A 3P+N - Hvid
Hvad indeholder gruppetavlen helt konkret?
Tavlen er en færdigmonteret UG12-tavle (opbygget i LK UG 150-12) i hvid, så du får en samlet løsning uden selv at skulle stå og montere komponenter i en tom kapsling. Den leveres med et 40 A HPFI-relæ samt fire automatsikringer: en 16 A 3-polet+N og en 13 A 3-polet+N. Titlen nævner desuden en tredje gruppe som "1x13A 3P+N", men i de tekniske specifikationer for tavlen fremgår det, at de sidste to sikringer faktisk er 13 A 1-polet+N (2 stk.) og ikke 3-polede. Det er en detalje, der er værd at kende, da poltallet har betydning for, hvilke apparater eller kredse sikringen kan bruges til.
Hvad er en gruppetavle, og hvorfor skal jeg have en?
En gruppetavle er det sted, hvor strømmen fra din hovedledning fordeles ud til de forskellige kredse i boligen eller på erhvervsadressen, for eksempel stikkontakter, lys og større apparater. Hver kreds har sin egen automatsikring, så en fejl på ét sted ikke lægger hele installationen ned. HPFI-relæet på 40 A i denne tavle beskytter samtidig mod farlige strømstød ved at afbryde strømmen, hvis der opstår en fejlstrøm. Det gør tavlen til et centralt sikkerhedselement i enhver el-installation, uanset om det er en ny bolig, en tilbygning eller en renovering af det gamle anlæg.
Kan jeg selv montere og tilslutte gruppetavlen?
Selve tavlen leveres færdigmonteret med relæ og sikringer på plads, men tilslutning til boligens el-installation er et arbejde, der kræver autorisation. Da tavlen både indeholder et HPFI-relæ og flere automatsikringer med forskellig polethed og amperetal, er det vigtigt, at en autoriseret elinstallatør står for tilslutning og opsætning, så alt bliver korrekt forbundet og lever op til gældende regler.
Hvad er forskellen på HPFI-relæet og automatsikringerne i tavlen?
De to komponenter har hver deres opgave. HPFI-relæet på 40 A beskytter personer mod farlige strømstød ved at afbryde strømmen, hvis der opstår en fejlstrøm i installationen, for eksempel ved en beskadiget ledning eller et defekt apparat. Automatsikringerne (16 A og 13 A) beskytter derimod selve installationen og ledningerne mod overbelastning og kortslutning ved at afbryde den enkelte gruppe, hvis strømmen bliver for høj. De to typer arbejder altså side om side, men dækker forskellige risici i installationen.
Hvad er forskellen på en 3-polet+N og en 1-polet+N sikring?
Poltallet fortæller, hvor mange faser sikringen dækker. En 3-polet+N sikring, som den 16 A og 13 A i denne tavle, bruges typisk til kredse eller apparater, der trækker på alle tre faser, mens en 1-polet+N sikring kun dækker en enkelt fase og nul. Ifølge tavlens specifikationer er de to 13 A-sikringer 1-polede+N, hvilket gør dem velegnede til almindelige 230V-kredse som stikkontakter og lys, i modsætning til de 3-polede sikringer, der understøtter forbrug fordelt over flere faser.
Hvorfor er der forskellige amperetal (16 A og 13 A) i samme tavle?
Amperetallet på en automatsikring fortæller, hvor meget strøm den kreds, den beskytter, må belastes med. Ved at have både en 16 A og flere 13 A sikringer i samme tavle kan du fordele installationens grupper efter behov, hvor kredse med et større strømforbrug får den højere sikring, og kredse med mindre belastning, som almindelige stikkontakter og lys, dækkes af de 13 A sikringer. Det giver en fleksibel og sikker fordeling af strømmen i hele installationen.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
