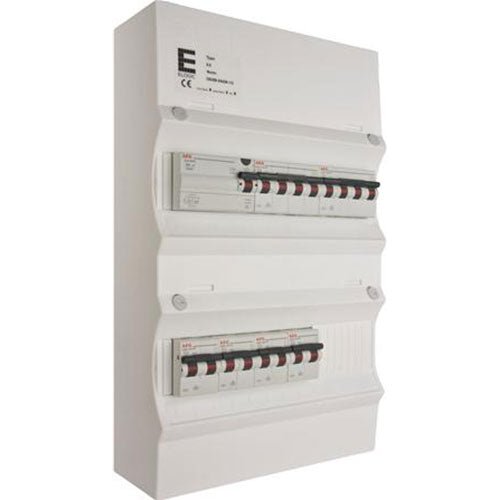

Færdigmonteret gruppetavle - HPFI - 1x16A 3P+N, 1x13A 3P+N, 4x13A 1P+N - Hvid
Færdigmonteret gruppetavle - HPFI - 1x16A 3P+N, 1x13A 3P+N, 4x13A 1P+N - Hvid
Denne færdigmonterede gruppetavle samler fejlstrømsbeskyttelse og gruppesikring i én løsning, så du ikke selv skal stå og montere relæer og sikringer i en tom tavle. Den er bygget op med et 40 A HPFI-relæ som fælles b... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle samler fejlstrømsbeskyttelse og gruppesikring i én løsning, så du ikke selv skal stå og montere relæer og sikringer i en tom tavle. Den er bygget op med et 40 A HPFI-relæ som fælles beskyttelse for hele installationen, kombineret med automatsikringer i tre størrelser: 1x 16 A 3P+N, 1x 13 A 3P+N og 4x 13 A 1P+N.
Tavlen er tænkt til boliger og mindre installationer, hvor du skal dække både trefasede forbrugere som eksempelvis komfur eller varmepumpe og en række enfasede grupper til stikkontakter og belysning. Fordelingen mellem 3P+N og 1P+N automatsikringer gør den velegnet, når du skal opbygge eller udvide en gruppetavle med blandet fase-behov, og den hvide udgave passer ind i de fleste el-rum og teknikskabe.
Fordele ved den færdigmonterede gruppetavle
- HPFI-relæ på 40 A: Fælles fejlstrømsbeskyttelse for hele tavlens grupper, så en isolationsfejl i én kreds ikke går ud over resten af installationen
- 16 A 3P+N automatsikring: 1 stk. til en trefaset gruppe, typisk til større forbrugere som komfur eller varmepumpe
- 13 A 3P+N automatsikring: 1 stk. til yderligere en trefaset gruppe med lidt lavere belastning
- 13 A 1P+N automatsikringer: 4 stk. til enfasede grupper, fx stikkontakter og belysning i flere rum
- Færdigmonteret: Relæ og sikringer sidder allerede korrekt forbundet i tavlen, hvilket sparer tid ved montage
- Farve hvid: Falder naturligt ind i el-rum, depoter og teknikskabe uden at skille sig ud
Samlet beskyttelse, klar til opsætning
Tavlen er opbygget i en LK UG 150-12 kabinet, hvad der giver et gennemprøvet fysisk format at arbejde med, når tavlen skal sættes op og tilsluttes. Med de seks automatsikringer fordelt på 3P+N og 1P+N kan du dække både kraftgrupper og almindelige stikkontakt- og lysgrupper fra samme tavle, mens det fælles HPFI-relæ holder øje med fejlstrøm på tværs af alle grupperne.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - HPFI - 1x16A 3P+N, 1x13A 3P+N, 4x13A 1P+N - Hvid
Er gruppetavlen klar til brug med det samme?
Ja, tavlen leveres færdigmonteret og opbygget i en LK UG 150-12-kabine i hvid, så du slipper for selv at samle komponenterne. Den indeholder allerede et HPFI-relæ på 40 A samt automatsikringerne fordelt på 1x16A 3P+N, 1x13A 3P+N og 4x13A 1P+N, som er monteret og klar til at blive tilsluttet af en autoriseret elinstallatør.
Hvad betyder HPFI-relæet på 40 A for min installation?
HPFI-relæet på 40 A sidder som en fælles beskyttelse foran de tilsluttede grupper i tavlen og bryder strømmen, hvis der opstår en fejlstrøm i installationen. Det er dermed relæet, der beskytter alle de bagvedliggende automatsikringer og de grupper, de forsyner. Den præcise vurdering af, om relæet passer til din installation og dine grupper, bør altid foretages af en autoriseret elinstallatør.
Hvor mange grupper kan jeg tilslutte, og hvordan er de fordelt?
Tavlen har plads til seks grupper i alt: én gruppe med en 16A 3P+N automatsikring, én gruppe med en 13A 3P+N automatsikring og fire grupper med hver en 13A 1P+N automatsikring. Det giver dig en blanding af trefasede og enfasede grupper, så du kan dække både kraftkrævende forbrug og almindelige stikkontakt- og belysningskredse fra samme tavle.
Hvad er forskellen på 3P+N og 1P+N automatsikringerne i tavlen?
3P+N automatsikringerne (16A og 13A) forsyner trefasede grupper, altså installationer der trækker på alle tre faser plus nul, hvilket typisk bruges til større forbrugere som komfur eller andet trefaset udstyr. 1P+N automatsikringerne (4 stk. på 13A) forsyner enfasede grupper og bruges til almindelige kredse som stikkontakter og belysning. Hvilken sikring der skal forsyne hvilken gruppe i din konkrete installation, skal altid vurderes og fastlægges af en autoriseret elinstallatør.
Hvad er forskellen på 16A og 13A automatsikringerne?
Forskellen ligger i den mærkestrøm, sikringerne er dimensioneret til at bære, før de afbryder ved overbelastning. I denne tavle er der én 16A 3P+N sikring, én 13A 3P+N sikring og fire 13A 1P+N sikringer, så du har både en lidt kraftigere trefaset gruppe og flere grupper med lavere mærkestrøm. Den korrekte dimensionering i forhold til dit konkrete forbrug og kabeltværsnit skal altid fastsættes af en autoriseret elinstallatør.
Hvad er forskellen på HPFI-relæet og automatsikringerne i tavlen?
HPFI-relæet på 40 A beskytter mod fejlstrøm, altså situationer hvor strøm lækker uden om den normale strømkreds, hvilket kan udgøre en fare for personer. Automatsikringerne (16A 3P+N, 13A 3P+N og de fire 13A 1P+N) beskytter derimod de enkelte grupper mod overbelastning og kortslutning. De to typer komponenter arbejder sammen i tavlen, men dækker forskellige fejltyper, og det er derfor vigtigt, at en autoriseret elinstallatør står for tilslutning og eftersyn af begge dele.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
