Færdigmonteret gruppetavle - HPFI - 2x16A 3P+N, 3x13A 1P+N -Grå
Færdigmonteret gruppetavle - HPFI - 2x16A 3P+N, 3x13A 1P+N -Grå
Denne gruppetavle kommer færdigmonteret og testet, så du slipper for selv at samle relæer og sikringer i et tomt kabinet. Tavlen er bygget op i et LK UG 150-12-kabinet i lysegrå og rummer et 40 A HPFI-relæ sammen med ... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse

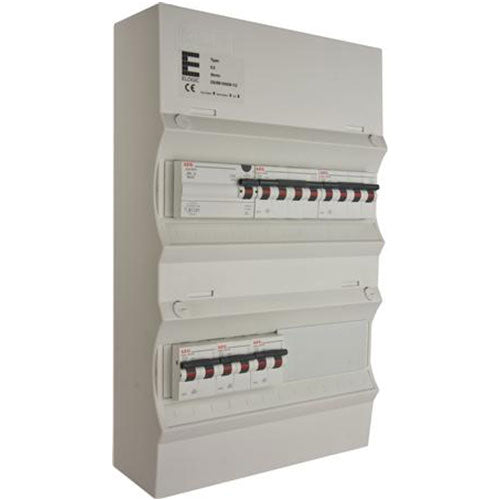

Denne gruppetavle kommer færdigmonteret og testet, så du slipper for selv at samle relæer og sikringer i et tomt kabinet. Tavlen er bygget op i et LK UG 150-12-kabinet i lysegrå og rummer et 40 A HPFI-relæ sammen med 2x 16 A 3P+N automatsikringer og 3x 13 A 1P+N automatsikringer, klar til at fordele strømmen ud i boligens grupper.
Det gør den til et oplagt valg, når der skal etableres en ny undertavle i forbindelse med en tilbygning, et depot, en garage eller et værksted, hvor der er brug for både enfasede og trefasede grupper under samme fejlstrømsbeskyttelse. Både den erfarne elektriker og den øvede gør-det-selv-mand får en tavle, hvor det tunge arbejde med opbygningen allerede er gjort.
Fordele ved den færdigmonterede gruppetavle
- HPFI-relæ på 40 A: Beskytter hele tavlens grupper mod farlig fejlstrøm, så personer og udstyr er sikret bag samme relæ.
- 2x 16 A 3P+N automatsikring: Dækker trefasede forbrugere som komfur eller andet 3-faset udstyr med behov for højere belastning.
- 3x 13 A 1P+N automatsikring: Til almindelige enfasede grupper som stikkontakter og belysning i bolig eller udestue.
- Kabinet i lysegrå: LK UG 150-12-kabinettet giver et neutralt udseende, der passer ind i de fleste el-rum og bryggerser.
- Færdigmonteret opbygning: Relæ og sikringer er koblet og placeret på forhånd, så monteringstiden på pladsen bliver kortere.
Klar til at hænge op og koble til
Fordi relæ og sikringer allerede sidder monteret i kabinettet, handler installationen primært om at føre kabler frem, montere tavlen og tilslutte de enkelte grupper. Det gør den velegnet som ny undertavle, hvor der skal skabes plads til flere grupper, eller som erstatning for en ældre tavle uden fejlstrømsbeskyttelse på gruppeniveau.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - HPFI - 2x16A 3P+N, 3x13A 1P+N -Grå
Hvad indeholder gruppetavlen helt konkret?
Tavlen er opbygget i en LK UG 150-12 kabinet i lysegrå farve og leveres færdigmonteret, så du får en samlet enhed med alt det nødvendige udstyr til en mindre installation. Indholdet består af 1 stk. HPFI-relæ på 40 A, 2 stk. 3-polede automatsikringer på 16 A med nul (3P+N) og 3 stk. 1-polede automatsikringer på 13 A med nul (1P+N). Det giver dig i alt fem grupper at fordele din installation på, alt sammen beskyttet af det fælles HPFI-relæ.
Hvad er HPFI-relæets rolle i tavlen?
HPFI-relæet på 40 A sidder som fælles beskyttelse for alle grupperne i tavlen og overvåger, om der opstår en fejlstrøm i installationen, for eksempel hvis strøm lækker til jord via en beskadiget ledning eller et defekt apparat. Registrerer relæet en fejl, afbryder det strømmen til de tilsluttede grupper. Fordi det er placeret centralt i tavlen, dækker det samtlige fem sikringsgrupper, når tavlen tages i brug.
Følger der en hovedsikring med tavlen?
Nej, tavlen leveres uden hovedsikring ("For sikring: Nej"). Den er altså sammensat med HPFI-relæet og de i alt fem automatsikringer til gruppekredsene, men selve hovedsikringen til installationen skal findes og monteres separat. Det korrekte valg af hovedsikring, og hvordan tavlen kobles op mod den øvrige installation, bør altid vurderes og udføres af en autoriseret elinstallatør.
Hvad er forskellen på de to 16 A 3P+N sikringer og de tre 13 A 1P+N sikringer?
De to typer sikringer er bygget forskelligt, fordi de er tænkt til forskellige belastninger i installationen. De 3-polede sikringer på 16 A med nul (3P+N) bruges til grupper, der trækker strøm fra alle tre faser samtidig, hvilket typisk er relevant ved trefaset udstyr. De 1-polede sikringer på 13 A med nul (1P+N) dækker derimod almindelige enfasede grupper, som de fleste stikkontakter og lyskredse i en bolig eller på en arbejdsplads kører på. Den præcise fordeling af, hvilke kredse der skal ligge på hvilken type sikring, er en opgave for en autoriseret elinstallatør at vurdere ud fra den konkrete installation.
Hvad betyder tavletypen UG12 for tavlens opbygning?
Tavlen er bygget op i en LK UG 150-12 kabinet, angivet som tavletype UG12 i specifikationerne. Det er selve den fysiske ramme, som HPFI-relæet og de fem automatsikringer er monteret i, og den definerer blandt andet, hvor mange moduler der er plads til i tavlen. Da tavlen leveres færdigmonteret med det angivne udstyr, behøver du ikke selv tage stilling til, hvordan komponenterne skal fordeles i kabinettet, det er allerede gjort fra fabrik.
