Færdigmonteret gruppetavle - HPFI - 2x16A 3P+N, 4x13A 1P+N - Grå
Færdigmonteret gruppetavle - HPFI - 2x16A 3P+N, 4x13A 1P+N - Grå

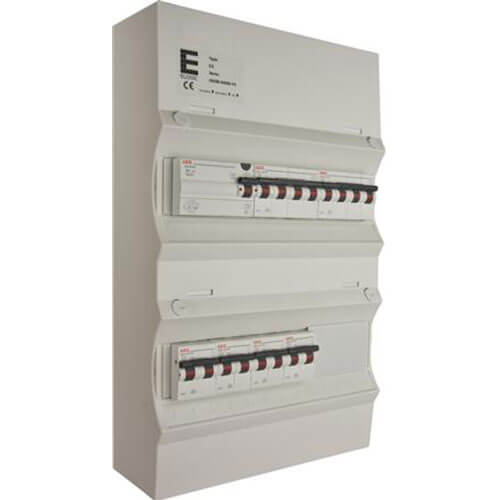

Denne færdigmonterede gruppetavle er opbygget i en LK UG 150-12-kapsling og leveres klar til indbygning med HPFI-relæ samt automatsikringer monteret og forbundet. Tavlen rummer et 40 A HPFI-relæ som personbeskyttelse ... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle er opbygget i en LK UG 150-12-kapsling og leveres klar til indbygning med HPFI-relæ samt automatsikringer monteret og forbundet. Tavlen rummer et 40 A HPFI-relæ som personbeskyttelse for hele installationen, kombineret med 2 stk. 16 A 3-polede+nul automatsikringer til kraftgrupper og 4 stk. 13 A 1-polede+nul automatsikringer til almindelige lys- og stikkontaktgrupper.
Den slags opsætning går igen i mange boliginstallationer, hvor man har brug for både 3-fasede grupper til fx komfur, varmepumpe eller ladestander og enfasede grupper til stikkontakter og belysning. Fordi tavlen er samlet og afprøvet på forhånd, sparer du selve opbygningsarbejdet og kan koncentrere dig om tilslutning og opsætning i skabet.
Fordele ved den færdigmonterede gruppetavle
- HPFI-relæ på 40 A: Beskytter personer mod farlig fejlstrøm på alle grupper bag relæet.
- 2x 16 A 3P+N automatsikring: Dækker 3-fasede forbrugere som større køkkenudstyr eller kraftforbrug.
- 4x 13 A 1P+N automatsikring: Passer til almindelige lys- og stikkontaktgrupper i bolig.
- Færdigmonteret opbygning: Relæ og sikringer er allerede forbundet i tavlen, så du sparer monteringstid.
- Lysegrå kapsling: Neutralt udtryk, der passer ind i de fleste el-rum og teknikskabe.
Klar til montering i eksisterende installation
Tavlen er bygget op i en UG12-kapsling, som er en gængs tavletype til mindre gruppetavler i boliger og mindre erhvervsinstallationer. Fordelingen mellem 3-fasede og 1-fasede grupper gør den velegnet, hvor der både skal forsynes tungere forbrugere og almindelige stik- og lysgrupper fra samme sted, med HPFI-relæet som fælles beskyttelse for hele opsætningen.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - HPFI - 2x16A 3P+N, 4x13A 1P+N - Grå
Hvad indeholder gruppetavlen?
Tavlen er opbygget i en LK UG 150-12 kapsling og leveres færdigmonteret med det udstyr, der skal til for at komme i gang. Den indeholder et HPFI relæ på 40 A, to automatsikringer på 16 A som 3-polede med nul (3P+N), og fire automatsikringer på 13 A som 1-polede med nul (1P+N). Alt sidder allerede monteret og forbundet internt i kapslingen, så du eller din elektriker slipper for at samle tavlen fra bunden.
Er tavlen klar til brug, eller skal jeg selv montere komponenterne?
Tavlen er færdigmonteret fra fabrikken, hvilket betyder, at HPFI relæet og de seks automatsikringer allerede sidder på plads i kapslingen. Det, der resterer på installationsstedet, er selve tilslutningen til forsyningen og ud til de enkelte grupper. Selve el-arbejdet med tilslutning og idriftsættelse skal udføres af en autoriseret elinstallatør, da det er en sikkerhedskritisk installation.
Hvilken farve og type kapsling har tavlen?
Kapslingen er i lysegrå og af typen UG12, som er en velkendt og udbredt tavleserie inden for gruppetavler til bolig og mindre installationer. Den grå farve gør, at tavlen falder naturligt ind i de fleste el-rum, uden at den stikker unødigt ud visuelt.
Hvad er forskellen på de 16 A 3P+N sikringer og de 13 A 1P+N sikringer i tavlen?
De to typer sikringer er bygget forskelligt, fordi de dækker forskellige behov i en installation. De 16 A sikringer er 3-polede med nul (3P+N), hvilket betyder, at de kan afbryde på tre faser samtidig plus nul, og de sidder to steder i tavlen. De 13 A sikringer er 1-polede med nul (1P+N) og afbryder kun på én fase plus nul, og der er fire af dem. Hvilken sikring der skal bruges til hvilken gruppe, og om fordelingen matcher dit konkrete installationsbehov, bør altid vurderes af en autoriseret elinstallatør, da forkert brug af pol- og strømstyrke kan udgøre en sikkerhedsrisiko.
Hvad er forskellen på HPFI-relæet og automatsikringerne i tavlen?
HPFI relæet på 40 A og automatsikringerne løser to forskellige opgaver, selv om de sidder i samme tavle. HPFI relæet overvåger for fejlstrøm og afbryder hele installationen eller den beskyttede del af den, hvis der opstår en farlig lækstrøm, for eksempel ved en fejl i et apparat eller en kabelskade. Automatsikringerne, både de 16 A 3P+N og de 13 A 1P+N, beskytter derimod den enkelte gruppe mod overbelastning og kortslutning. De to typer komponenter arbejder altså sammen om at give en samlet beskyttelse, men det er stadig en autoriseret elinstallatør, der skal stå for korrekt tilslutning og fordeling af grupperne.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
