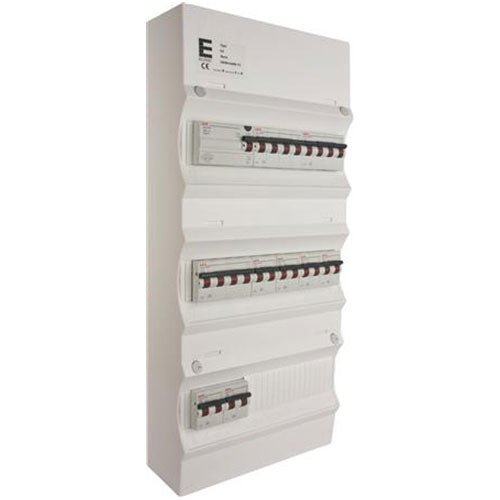

Færdigmonteret gruppetavle - HPFI - 1x16A 3P+N, 2x13A 3P+N, 6x13A. 1P+N - Hvid

Tavlen er en færdigmonteret UG18-tavle i hvid, opbygget i en LK UG 150-18-kapsling. Den kommer med et 40 A HPFI-relæ, en 16 A automatsikring med 3P+N, to 13 A automatsikringer med 3P+N og hele seks 13 A automatsikringer med 1P+N. Det giver dig en tavle, hvor det meste af arbejdet allerede er gjort, og hvor grupperne er fordelt, så du både har kapacitet til trefasede forbrugere og en række almindelige enfasede grupper til stikkontakter og belysning.

HPFI-relæet på 40 A sidder som fælles beskyttelse for de grupper, det dækker, og det er den komponent, der reagerer, hvis der opstår en fejlstrøm i installationen, for eksempel ved en beskadiget ledning eller en fejl i et apparat. Det er en sikkerhedskritisk komponent, så den præcise placering og dækning i din installation bør altid vurderes og godkendes af en autoriseret elinstallatør, som kender de øvrige forhold i din bolig eller erhvervsinstallation.

Tavlen leveres færdigmonteret, hvilket betyder, at HPFI-relæet og alle automatsikringerne allerede sidder på plads i kapslingen. Du eller din elektriker skal altså ikke stå og sætte de enkelte komponenter op i skinnesystemet, men kan koncentrere sig om selve installationsarbejdet, når tavlen skal sættes op og tilsluttes. Det sparer tid på montagen og reducerer risikoen for, at noget bliver overset ved opbygningen.

De seks 13 A sikringer med 1P+N er enfasede og bruges typisk til grupper med almindelige stikkontakter og belysning, mens de tre sikringer med 3P+N (én på 16 A og to på 13 A) er trefasede og dækker forbrugere, der trækker strøm fra alle tre faser samtidig, som for eksempel en komfur eller anden trefaset installation. Hvilken sikring der skal bruges til hvilken gruppe i din konkrete installation, er noget en autoriseret elinstallatør skal tage stilling til, da det afhænger af hvad der skal tilsluttes.

HPFI-relæet og automatsikringerne beskytter mod to forskellige ting. Automatsikringerne, både de 13 A og 16 A, afbryder strømmen, hvis der trækkes for meget strøm i den enkelte gruppe, for eksempel ved overbelastning eller kortslutning. HPFI-relæet derimod overvåger for fejlstrøm, altså strøm der lækker ud af kredsen et sted, den ikke skal, og det er dét, der først og fremmest beskytter personer mod stød. De to typer af beskyttelse arbejder derfor sammen i tavlen og dækker hver deres risiko.

Med både 16 A og 13 A sikringer i tavlen er der plads til grupper med forskelligt strømforbrug. En gruppe til et enkelt kraftfuldt apparat kan have brug for en anden dimensionering end en gruppe til almindelige stikkontakter, og derfor giver det mening, at en gruppetavle som denne rummer flere størrelser fra start. Den præcise fordeling af grupper og hvilken sikring der passer til hvilket forbrug, skal dog altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.
