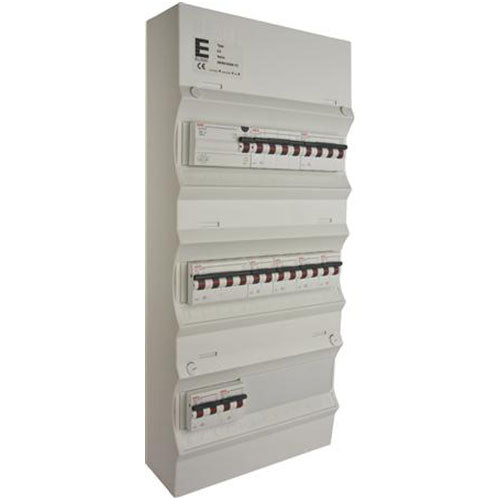

Færdigmonteret gruppetavle - HPFI - 2x16A 3P+N, 1x13A 3P+N, 6x13A 1P+N - Grå

Tavlen er en færdigmonteret gruppetavle opbygget i en LK UG 150-18 kapsling i lysegrå. Den er udstyret med et 40 A HPFI-relæ, 2 stk. 16 A 3-polede automatsikringer med nul (3P+N), 1 stk. 13 A 3-polet automatsikring med nul (3P+N) samt 6 stk. 13 A 1-polede automatsikringer med nul (1P+N). Det gør den velegnet som samlet gruppetavle, hvor du både skal fordele strøm til 1-fasede kredse som stikkontakter og belysning, og til 3-fasede kredse som eksempelvis komfur eller andet trefaset udstyr. Da tavlen kommer færdigmonteret, slipper du for selv at skulle sætte relæ og sikringer op i skinnesystemet.

HPFI-relæet på 40 A sidder som en fælles beskyttelse foran gruppernes automatsikringer. Det overvåger strømmen ud og ind på de tilsluttede kredse, og hvis der opstår en fejlstrøm, for eksempel ved en beskadiget ledning eller fugt i et apparat, kobler relæet strømmen fra. På den måde beskytter det både personer og installation mod farlige situationer, der ikke nødvendigvis udløser en almindelig automatsikring. Da relæet dækker flere grupper på én gang, er det en central del af tavlens opbygning.

Selve tavlen leveres færdigmonteret med HPFI-relæ og automatsikringer på plads, så du sparer arbejdet med at samle den indvendige opbygning. Tilslutning til boligens eller erhvervets ledningsnet, herunder tilkobling af faser, nul og jord til de rigtige grupper, er derimod et arbejde, der skal udføres af en autoriseret elinstallatør. Det gælder både af hensyn til korrekt fordeling af belastningen mellem de 1-polede og 3-polede grupper, og fordi arbejde med eltavler generelt kræver autorisation.

De 16 A 3P+N sikringer er 3-polede automatsikringer med nul, som bruges til trefasede forbrugere, altså udstyr der trækker strøm fra alle tre faser samtidig, for eksempel større køkkenapparater eller trefaset kraftudstyr. De 13 A 1P+N sikringer er derimod 1-polede med nul og dækker almindelige enfasede grupper som stikkontakter og belysning. Tavlen har desuden 1 stk. 13 A 3P+N sikring, som ligeledes er beregnet til en trefaset gruppe, blot med lavere mærkestrøm end de to 16 A sikringer. Hvilken sikring der skal sidde på hvilken gruppe, bør altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.

Kombinationen af 1-polede og 3-polede sikringer gør tavlen fleksibel, fordi de fleste installationer har brug for begge dele. De 1-polede 13 A sikringer dækker de enfasede grupper, som typisk udgør størstedelen af en boligs eller erhvervslokales stikkontakter og lys. De 3-polede sikringer på 13 A og 16 A er til de kredse, der trækker på alle tre faser. Ved at have begge typer samlet i én færdigmonteret tavle får du en løsning, der dækker et bredt behov uden at skulle sammenstykke komponenter fra flere tavler.

Tavlen er baseret på en LK UG 150-18 kapsling, angivet som tavletype UG18 i lysegrå udførelse. Det er selve kapslingen, der huser HPFI-relæet og de i alt ni automatsikringer, som tavlen leveres færdigmonteret med. Hvis du er i tvivl om, hvorvidt kapslingens størrelse og opbygning passer til dit konkrete installationsbehov, er det en god idé at drøfte det med en autoriseret elinstallatør, inden tavlen tages i brug.
