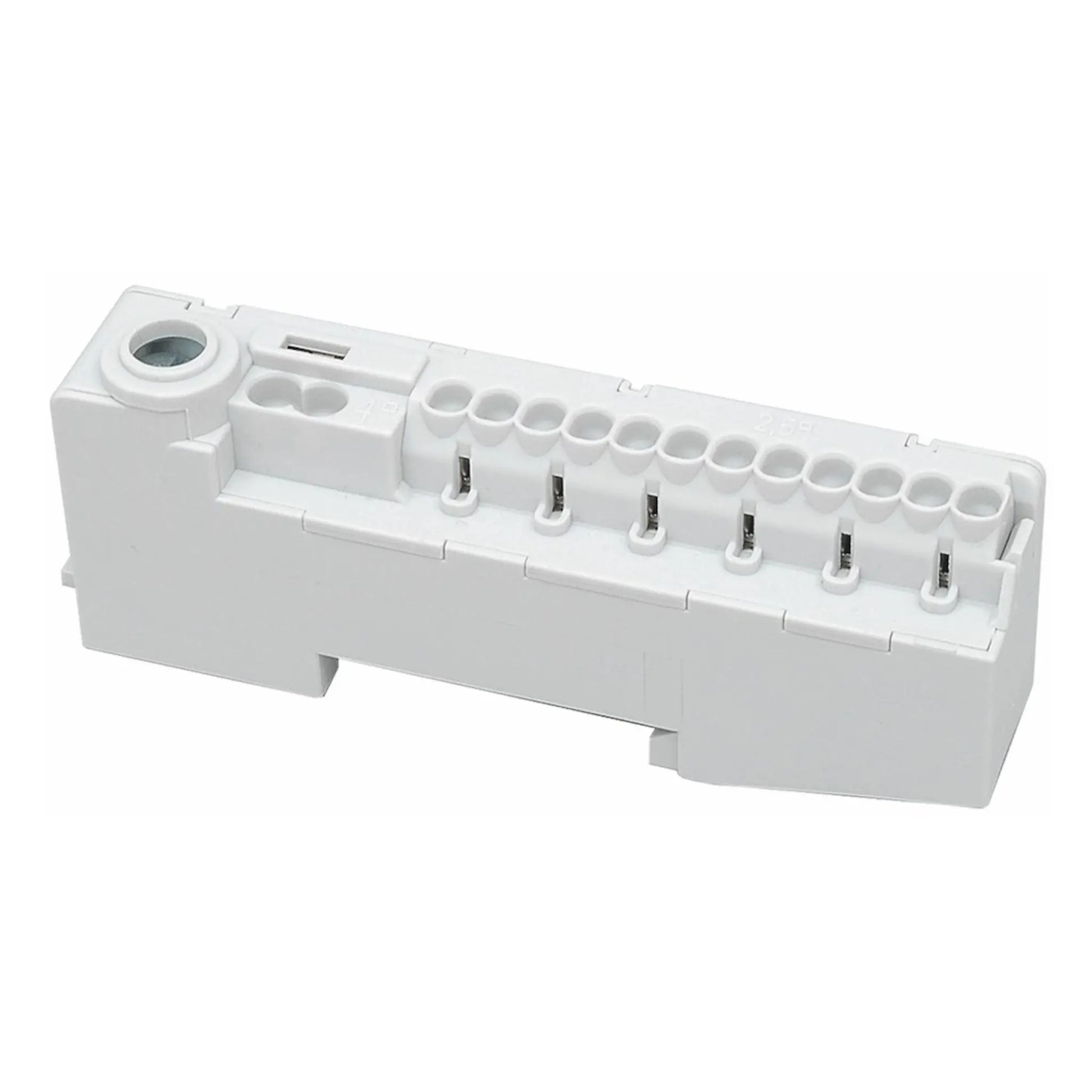

Grå Installationsklemme Dinmontage
Grå Installationsklemme Dinmontage
Grå installationsklemme til DIN-skinnemontage med hele 15 forbindelser samlet i én klemme. Den kombinerer fjederklemmer og en skrueforbindelse, så du kan fordele fase, nul eller jord til flere kredse fra samme punkt i... Se mere
0 stk på lager
54 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Grå installationsklemme til DIN-skinnemontage med hele 15 forbindelser samlet i én klemme. Den kombinerer fjederklemmer og en skrueforbindelse, så du kan fordele fase, nul eller jord til flere kredse fra samme punkt i tavlen, uden at skulle sætte klemmer sammen enkeltvis.
Klemmen er tænkt til fordeling og forgrening i eltavler, hvor mange ledere skal samles eller viderefordeles fra ét tilslutningssted. Det gør den brugbar både til private, der skal udvide en gruppe i tavlen, og til elektrikere og installatører, der har brug for en hurtig og ryddelig løsning til DIN-skinnen.
Fordele ved den grå installationsklemme
- 12 fjederklemmer: Tilslutter op til 2,5 mm² massiv leder eller 1,5 mm² fleksibel leder med terminalrør, uden brug af skruetrækker
- 2 fjederklemmer i større dimension: Tager op til 4 mm² massiv leder eller 2,5 mm² fleksibel leder med terminalrør
- 1 skrueforbindelse: Håndterer ledere op til 22 mm² massiv eller 16 mm² fleksibel, velegnet som hovedtilslutning ind til klemmen
- 15 forbindelser samlet: Giver god fordelingskapacitet fra ét monteringspunkt i tavlen
- DIN-skinnemontage: Klipses direkte fast, så den sidder solidt og er hurtig at sætte op
- Grå udførelse: Falder naturligt ind i de fleste tavleopbygninger
Fra hovedleder til flere kredse
Praktisk fungerer klemmen som fordelingspunkt, hvor en større tilledning kobles på skrueforbindelsen, mens de 14 fjederklemmer fordeler strømmen videre ud til de enkelte kredse eller komponenter i tavlen. Fjederteknikken på de 14 klemmer gør monteringen hurtigere end traditionelle skrueklemmer, mens skrueforbindelsen giver den nødvendige kapacitet til den tykkere hovedleder. Klemmen er produceret i Europa og clipses direkte på DIN-skinnen som standard i moderne tavlemateriel.
Ofte stillede spørgsmål om Grå Installationsklemme Dinmontage
Hvor mange ledninger kan jeg tilslutte på klemmen?
Klemmen har i alt 15 tilslutningspunkter fordelt på tre grupper. Der er 12 fjederklemmer beregnet til mindre ledertværsnit, 2 fjederklemmer til lidt kraftigere ledere og 1 skrueforbindelse til de tykkeste kabler. Det gør den velegnet, når du skal samle flere ledere i samme punkt, for eksempel ved fordeling af nul eller jord i en gruppetavle.
Hvordan monteres klemmen i tavlen?
Klemmen er lavet til at clipses direkte på en DIN-skinne, hvilket gør monteringen hurtig og uden brug af værktøj. Det er den samme monteringsmetode, som du kender fra andet tavlemateriel, så den passer naturligt ind sammen med sikringer, relæer og andre DIN-monterede komponenter i tavlen.
Hvilke ledertværsnit kan jeg bruge til de forskellige tilslutninger?
De 12 fjederklemmer tager massive ledere op til 2,5 mm² eller fleksible ledere op til 1,5 mm² med terminalrør (endehylster) monteret. De 2 lidt kraftigere fjederklemmer tager massive ledere op til 4 mm² eller fleksible ledere op til 2,5 mm² med terminalrør. Skrueforbindelsen kan klare massive ledere op til 22 mm² eller fleksible ledere op til 16 mm². Dermed dækker klemmen et bredt spænd af tværsnit inden for samme enhed.
Skal jeg bruge en af fjederklemmerne eller skrueforbindelsen til min installation?
Det afhænger af, hvilket ledertværsnit du arbejder med. Fjederklemmerne er praktiske til de mindre og mellemstore ledere, da de giver en hurtig tilslutning uden at du skal spænde en skrue. Skrueforbindelsen er derimod nødvendig, når du skal tilslutte de tykkere kabler op til 22 mm² massiv eller 16 mm² fleksibel leder, som fjederklemmerne ikke er dimensioneret til. Er du i tvivl om, hvilken løsning der er korrekt til din konkrete installation, bør en autoriseret elinstallatør vurdere det.
Hvad er forskellen på de 12 små fjederklemmer og de 2 større fjederklemmer?
Forskellen ligger i, hvor tykke ledere de kan håndtere. De 12 mindre fjederklemmer er beregnet til massive ledere op til 2,5 mm² eller fleksible ledere op til 1,5 mm² med terminalrør, og bruges typisk til de fleste standardledninger i en gruppetavle. De 2 større fjederklemmer klarer massive ledere op til 4 mm² eller fleksible ledere op til 2,5 mm² med terminalrør, og er derfor bedre egnet, når du har lidt kraftigere kabler, der skal samles i samme punkt.
Betyder det noget, om jeg tilslutter en massiv leder eller en fleksibel leder med terminalrør?
Ja, det maksimale tværsnit varierer efter ledertypen. En massiv leder kan generelt have et større tværsnit end en fleksibel leder monteret med terminalrør i samme klemme. Det gælder for alle tre tilslutningsgrupper på klemmen, uanset om du bruger en af de mindre fjederklemmer, de større fjederklemmer eller skrueforbindelsen. Derfor er det vigtigt at kigge på, om din leder er massiv eller fleksibel, når du vælger den rigtige tilslutning til opgaven.
