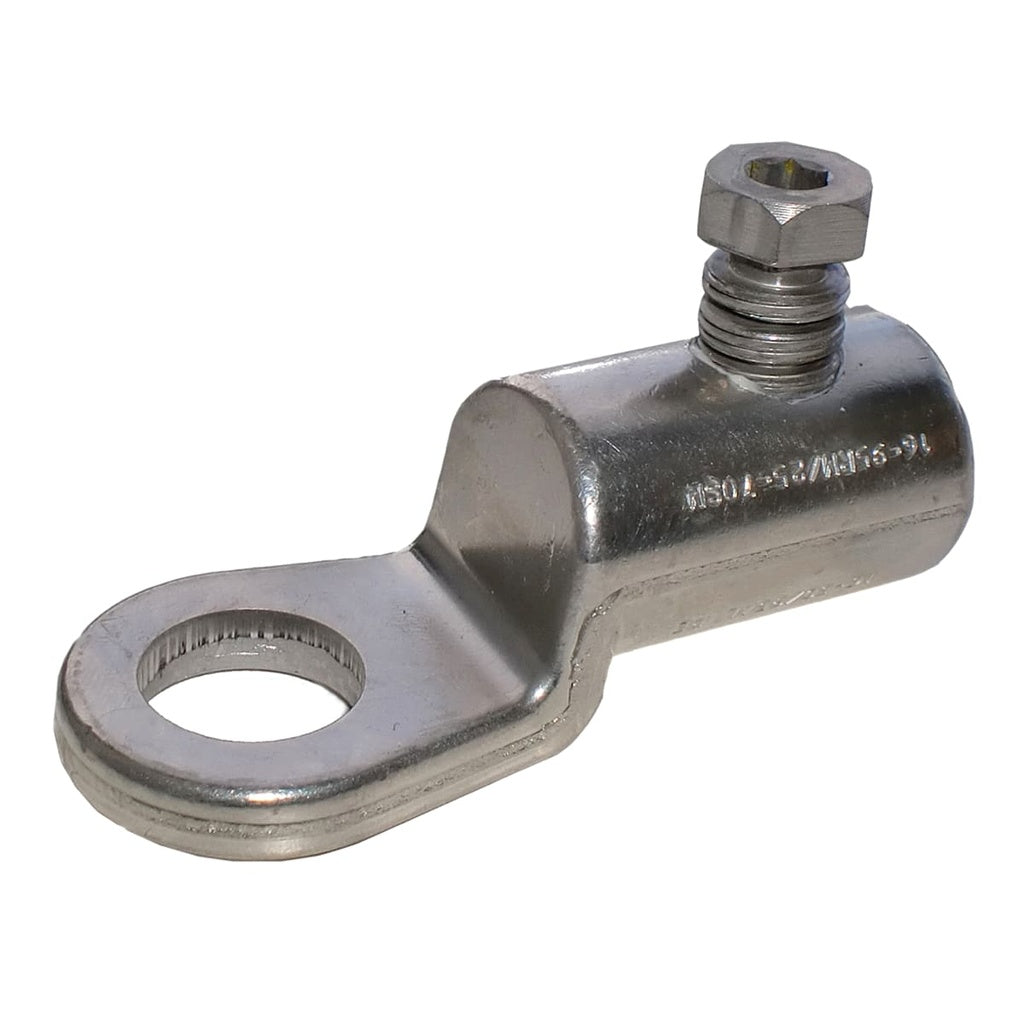

Skruekabelsko D16-95 mm² Ø12 AL/CU

Skruekabelskoen i serie D er beregnet til afslutning af aluminium- og kobberledere i systemer op til 1-42kV, og den dækker et tværsnitsområde på 16-95 mm². Den bruges typisk, når en kabelleder skal termineres på en samleskinne, et stik eller en anden komponent, hvor der kræves en solid mekanisk og elektrisk forbindelse. Da skoen kan håndtere både AL og CU, kan den bruges i installationer, hvor der arbejdes med begge ledermaterialer, forudsat at tværsnittet ligger inden for det angivne område for det pågældende materiale.

Kabelskoen er udstyret med en knækskrue, der har et udvendigt sekskanthoved og en indvendig unbrako i størrelserne SW13 til SW6. Skruen tilspændes med almindeligt håndværktøj, og selve pointen med konstruktionen er, at skruen knækker af, når der er skabt korrekt kontakt til lederen. Det giver en indbygget kontrol med, at forbindelsen er tilspændt tilstrækkeligt, uden at man behøver et momentnøgle-tjek. Til montagen er det en fordel at bruge holdeværktøj, der matcher skoens dimensioner, så skoen holdes fast, mens skruen spændes.

Skoen har en udvendig længde på 60 mm målt fra bunden til midten af hullet, en udvendig diameter på 24 mm og en indvendig diameter på 12,5 mm. Hulstørrelsen er 12 mm, hvilket også fremgår af Ø-mærkningen i produktnavnet, og det er dette mål, du skal holde op mod bolt eller stift på den komponent, kabelskoen skal monteres til.

Ja, der er en reel forskel i det tværsnitsområde, skoen dækker afhængigt af ledermateriale og lederkonstruktion. Til aluminiumledere kan skoen bruges på RM, RE og SM ledertyper i hele området 16-95 mm². Til kobberledere dækker den RM-ledere i 16-95 mm², mens SM-ledere kun kan monteres i området 25-70 mm². Skal du terminere en kobber-SM-leder under 25 mm² eller over 70 mm², passer denne kabelsko altså ikke, og der skal vælges en anden dimension.

Det afhænger af, hvilket tværsnit du arbejder med. Ved de mindre tværsnit i serien anvendes typisk den udvendige top på skruen, mens der ved de større tværsnit anvendes den indvendige unbrako. Det anbefales at følge vejledningen for korrekt valg af værktøj til den konkrete dimension, så du bruger det værktøj, der giver bedst kontrol under tilspændingen, indtil skruen knækker af og markerer, at forbindelsen er etableret korrekt.

Nej, ikke helt. Skoen er designet til de gængse lederkonstruktioner som RM, RE og SM inden for de angivne tværsnit for henholdsvis aluminium og kobber, men den kan ikke anvendes til mangetrådede klasse 5-ledere. Skal du terminere en fintrådet klasse 5-leder, er denne kabelsko altså ikke det rette valg, og du bør se efter en løsning, der specifikt er beregnet til den ledertype.
