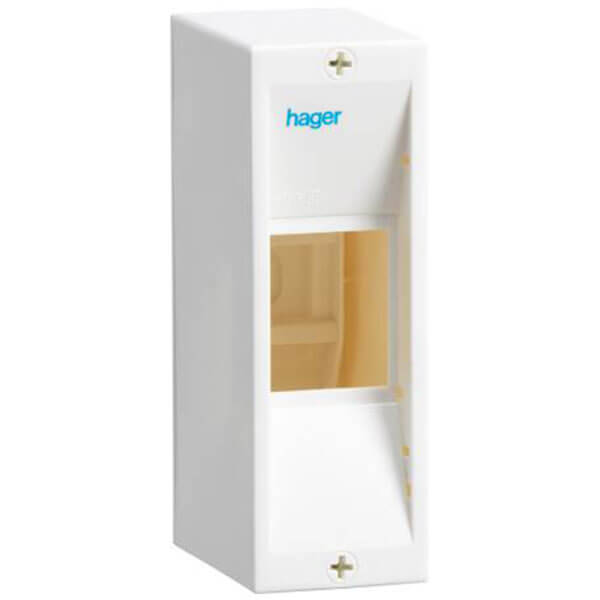

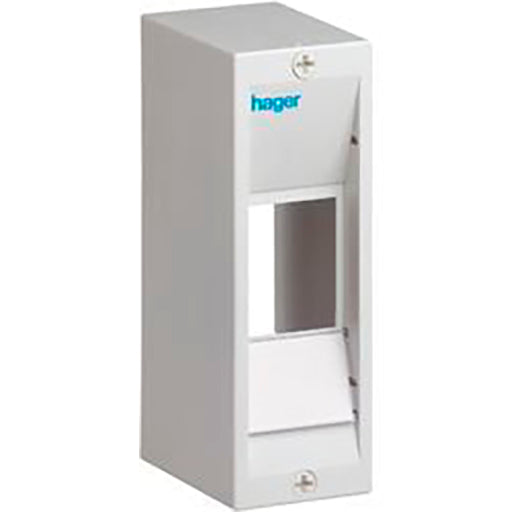

Hager gruppetavle 1R 2M IP30 u. PE klemme

Afdækningen er en del af Hagers Gamma-serie og bruges til udvendig montage af komponenter op til 63A i en gruppetavle. Den fungerer som beskyttende dæksel over komponenterne og giver samtidig et pænt, samlet udseende på installationen. Med 1 række og 2 moduler passer den til mindre grupperinger, hvor der ikke skal bruges plads til ret mange komponenter. Kapslingsklassen IP30 og IK05 betyder, at afdækningen yder en vis beskyttelse mod indtrængning af faste genstande og har en bestemt modstandsdygtighed mod mekaniske stød, hvilket er relevant, hvis tavlen sidder et sted med almindelig færdsel eller berøring i nærheden.

Afdækningen har en 3-punktsbefæstigelse fra tilhørende Hager-model, hvilket gør monteringen stabil og enkel. Den er forsynet med forpræget kabelgennemføring på alle fire sider, så du selv kan bryde hul der, hvor det passer bedst til din installation, uanset om kablerne skal føres ind fra siden eller bagfra. Det giver fleksibilitet, når tavlen skal tilpasses forskellige installationsforhold. Målene er 160 x 55 x 82 mm (H x B x D), så du kan tjekke, at der er plads til afdækningen i det aktuelle skab eller den aktuelle sammenbygning.

Ja, lågen på afdækningen kan udstyres med lås, hvilket er relevant, hvis tavlen står et sted, hvor uvedkommende ikke skal kunne åbne den. Der er desuden mulighed for plombering af dækslet. At afdækningen leveres uden PE-klemme betyder, at den ikke har en indbygget klemme til tilslutning af beskyttelsesleder (jord). Er der brug for en PE-klemme i opsætningen, skal det løses med tilbehør eller en anden variant, og her bør du altid lade en autoriseret elinstallatør vurdere den korrekte løsning i den konkrete tavle. Afdækningen er i øvrigt lavet i polystyrol og har isolationsklasse II, altså dobbeltisoleret.

Forskellen ligger i, om afdækningen har en indbygget klemme til beskyttelsesleder eller ej. Denne model er uden PE-klemme, hvilket er relevant, hvis din installation allerede har jordforbindelsen løst et andet sted i tavlen, eller hvis du ønsker en simplere afdækning uden den funktion. Skal PE-klemmen indgå direkte i afdækningen, kræver det en variant med den funktion. Valget mellem de to bør altid ske i samråd med en autoriseret elinstallatør, da det handler om, hvordan jordforbindelsen er ført i den samlede installation.

Gamma-serien fra Hager findes med låger i enten hvid eller klar udførelse. Den hvide udgave, som denne afdækning er, giver et ensartet og diskret udtryk, der passer godt ind, hvor tavlen skal fremstå neutral og gerne matche omgivelserne, for eksempel på en hvid væg eller sammen med andre hvide installationskomponenter. Den klare udgave vil typisk vælges, hvis man ønsker at kunne se komponenterne inde i tavlen uden at åbne lågen, for eksempel for hurtigt at aflæse mærkning eller status. Begge udgaver har samme mål, kapslingsklasse og funktion i øvrigt, så valget handler primært om det visuelle udtryk og om, hvorvidt indholdet skal kunne ses gennem lågen.
