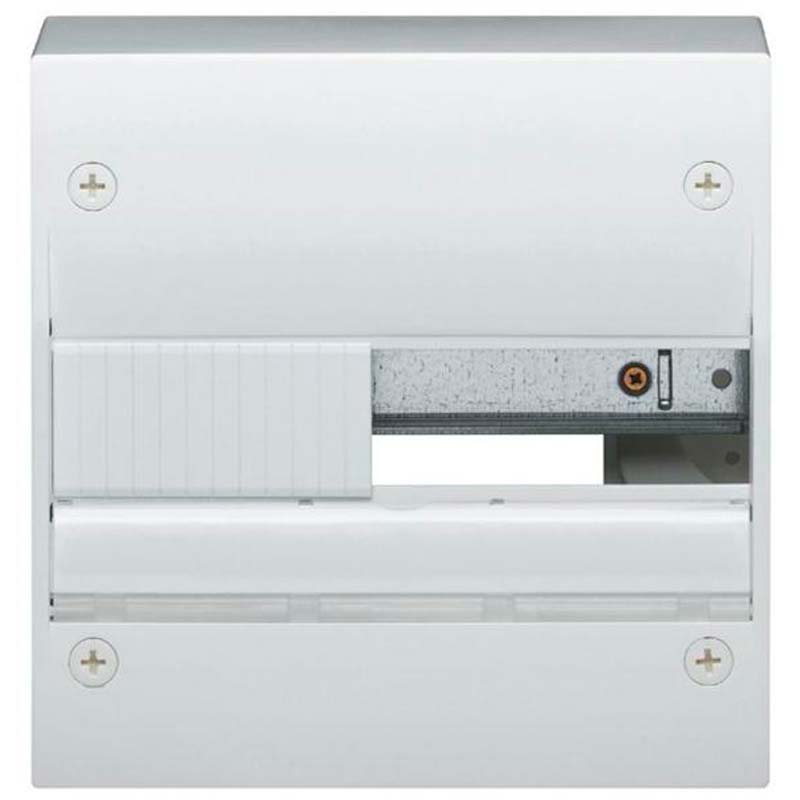

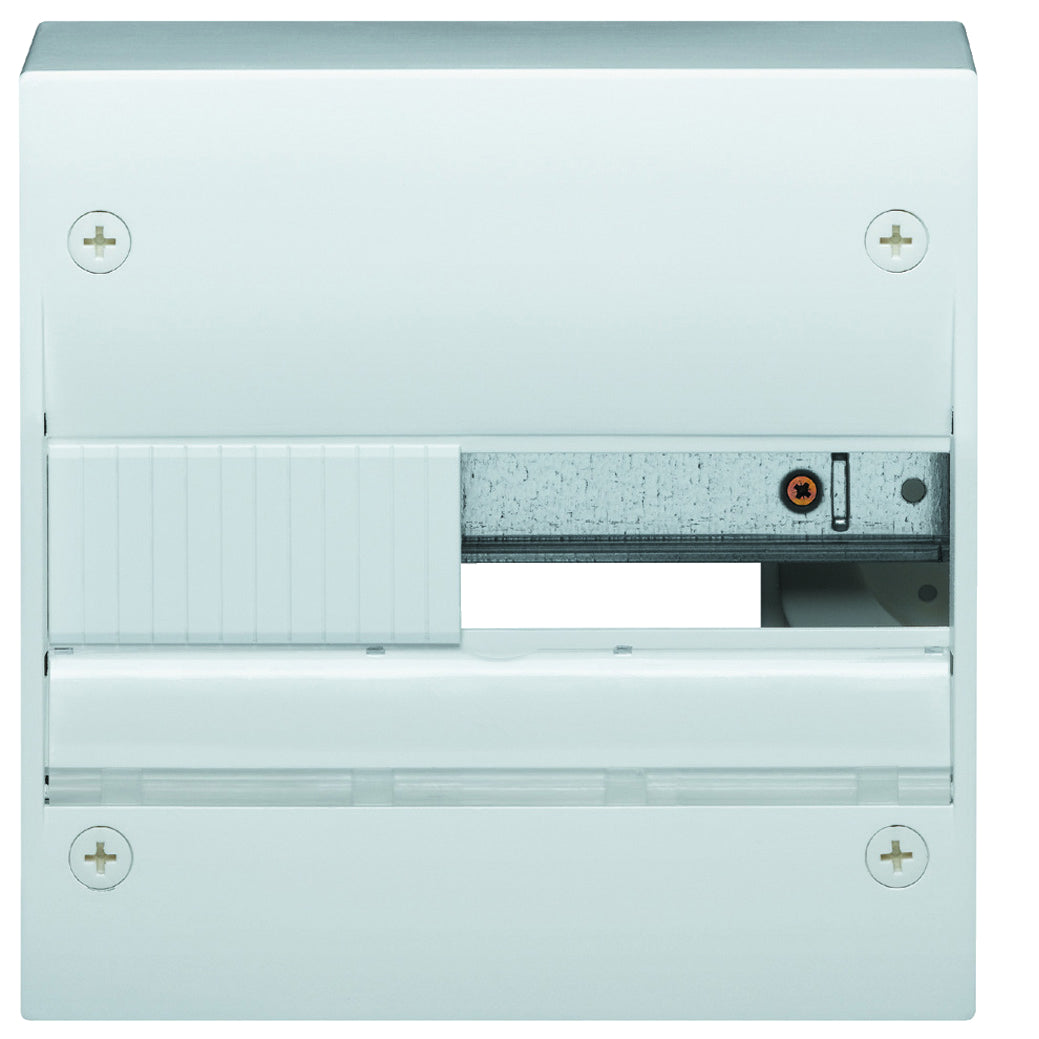

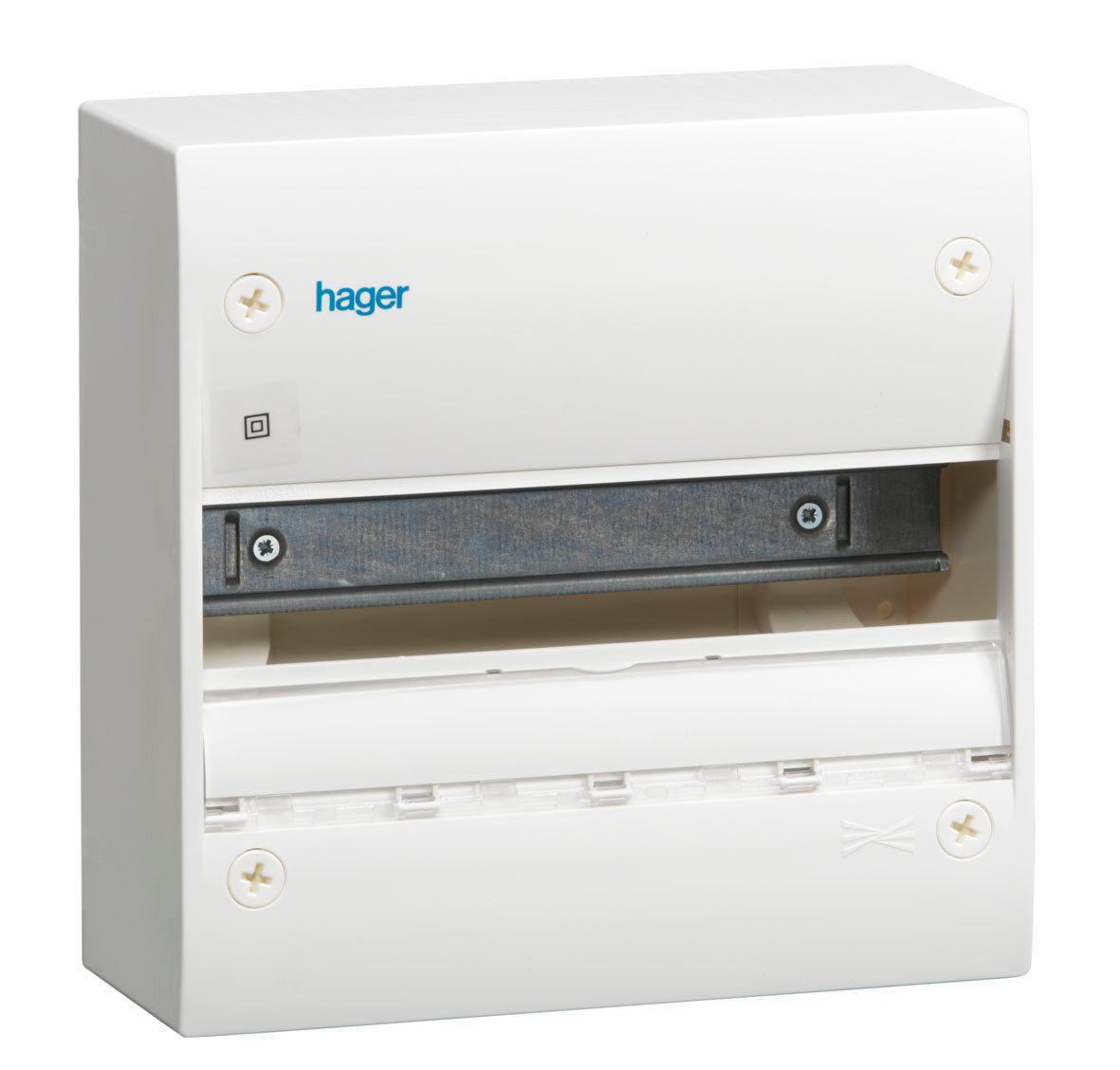

Gruppetavle 1R 13M IP30 dobbelt isoleret

Gruppetavlen fra Hagers Gamma-serie er beregnet som fordelingstavle i private boliger, på kontorer og i lignende omgivelser. Den monteres udvendigt på væggen og fungerer som samlingspunkt for dine gruppeautomater, HPFI-relæer og andre DIN-skinne-komponenter. Med 1 række og 13 moduler à 17,5 mm er den velegnet til mindre installationer, hvor der ikke er behov for et stort antal moduler.

Tavlen leveres komplet og klar til montering. Den kommer med DIN-skinner med endestop, PE-klemmer (Quick-Connect for hurtig af- og påmontering), sammenbygningsbeslag samt en opmærkningsrude med tekstlabel, så du let kan mærke de enkelte grupper. Du skal altså ikke selv ud og finde ekstra dele for at komme i gang med installationen, selve komponenterne til DIN-skinnen skal du dog selv tilføje efter behov.

Kabinettet er dobbeltisoleret i klasse II med en isolerende bagplade, hvilket øger sikkerheden ved montering på ledende overflader. Alle dele i tavlen er selvslukkende ved 850 °C og lever op til normerne IEC695-2-1 og EN60439-3. Tavlen har en kortslutningsholdbarhed på 10 kA og er dimensioneret til en nominel spænding på 400 V/50 Hz. Den præcise dimensionering og valg af komponenter til gruppeautomater, HPFI-relæer med videre bør altid vurderes af en autoriseret elinstallatør, så det passer til din konkrete installation.

Tavlen er som udgangspunkt klassificeret til IP30, hvilket betyder beskyttelse mod faste genstande ned til 2,5 mm, men ingen specifik beskyttelse mod vandsprøjt. Monteres en låge på tavlen, hæves beskyttelsesniveauet til IP40, som yderligere beskytter mod faste genstande ned til 1 mm. Skal tavlen sidde et sted med lidt mere støv eller berøringsrisiko, giver en låge altså en ekstra sikkerhedsmargin, mens IP30 er tilstrækkeligt til de fleste tørre og beskyttede indendørs placeringer.

Lågen følger ikke med tavlen som standard, men kan tilkøbes separat i enten hvid eller transparent udførelse. En hvid låge giver et diskret, ensartet udtryk og passer godt, hvis tavlen sidder synligt i et rum, hvor du ikke ønsker at kunne se komponenterne indeni. Vælger du i stedet den transparente udgave, kan du hurtigt aflæse mærkningen og se, om automater eller relæer er slået fra, uden at åbne tavlen, hvilket kan være praktisk ved fejlsøgning eller hyppig kontrol.

Ja, Gamma-serien fra Hager er designet til netop dette. Tavlen leveres med sammenbygningsbeslag, som gør det muligt at koble den sammen med andre gruppetavler fra samme sortiment, hvis dit behov for modulplads vokser over tid. Det giver fleksibilitet, hvis du fx starter med én 13-modulers tavle, men senere har brug for at udvide installationen med flere grupper.
