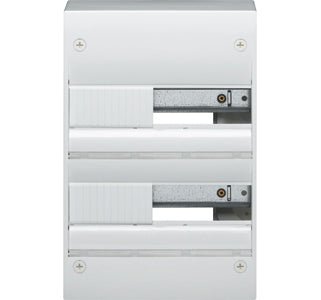

Gruppetavle 2R 26M IP30 dobbelt isoleret
Gruppetavle 2R 26M IP30 dobbelt isoleret
Gruppetavle 2R 26M IP30 fra Hager er en klassisk gruppetavle til udvendig montering, hvor du har brug for plads til flere grupper i en overskuelig opstilling. Med 2 rækker og plads til 26 moduler à 17,5 mm dækker den ... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Gruppetavle 2R 26M IP30 fra Hager er en klassisk gruppetavle til udvendig montering, hvor du har brug for plads til flere grupper i en overskuelig opstilling. Med 2 rækker og plads til 26 moduler à 17,5 mm dækker den de fleste boliginstallationer, og den dobbelte isolering (klasse II) med isolerende bagplade betyder, at du ikke er afhængig af jordforbindelse til selve kabinettet.
Tavlen er tænkt til private boliger, kontorer og lignende steder, hvor den monteres direkte på væggen. Den nominelle spænding på 400 V/50 Hz og strøm op til 63 A for komponenterne gør den velegnet som fordelingstavle for et almindeligt antal grupper, og med en kortslutningsholdbarhed på 10 kA er der en solid buffer, hvis uheldet er ude.
Fordele ved Gruppetavle 2R 26M
- God kapacitet: 2 rækker med 13 moduler hver, i alt 26 moduler à 17,5 mm, til overskuelig gruppeopdeling
- Dobbelt isoleret: Klasse II-udførelse med isolerende bagplade, så tavlen ikke kræver jordforbindelse i kabinettet
- Tæthedsklasse IP30: Stiger til IP40, når lågen er monteret, hvilket giver ekstra beskyttelse mod indtrængen
- Hurtig montage: Quick-Connect PE-klemmer gør af- og påmontering enkel
- Klar til udvidelse: Sammenbygningsbeslag gør det muligt at koble flere tavler fra samme serie sammen
- Brandsikker udførelse: Alle dele er selvslukkende ved 850 °C og lever op til IEC695-2-1/EN60439-3
Klar til at sætte grupper op med ro i maven
Tavlen på 375 x 250 x 103 mm (H x B x D) leveres i hvid RAL 9010 og kommer komplet med DIN-skinner med endestop, PE-klemmer, sammenbygningsbeslag og en opmærkningsrude med tekstlabel, så du kan mærke grupperne, som du sætter dem op. Der findes desuden tilbehør i form af hvide eller transparente døre, dørlås, ekstra PE-klemmer og plomberingsskruer, hvis installationen skal låses eller lukkes helt af.
Ofte stillede spørgsmål om Gruppetavle 2R 26M IP30 dobbelt isoleret
Hvad kan jeg bruge gruppetavlen til, og hvor skal den monteres?
Gruppetavlen fra Hager er beregnet som fordelingstavle i private boliger, kontorer og tilsvarende steder. Den monteres udvendigt på væggen, og med 26 moduler fordelt på 2 rækker à 13 moduler er der plads til automatsikringer, HPFI-relæer og andet tavlemateriel i din installation. Tavlen måler 375 x 250 x 103 mm (H x B x D) og leveres i hvid.
Hvad betyder IP30 og dobbeltisolering (klasse II) i praksis?
Tæthedsklassen IP30 beskytter kapslingen mod at faste genstande over 2,5 mm trænger ind, mens tavlen ikke er testet for indtrængning af vand i denne udførelse. Derudover er tavlen dobbeltisoleret (klasse II) med en isolerende bagplade, hvilket betyder at selve kabinettet giver en ekstra isoleringsbarriere uden at være afhængig af jordforbindelse. Det gør tavlen velegnet til montage direkte på en væg uden krav om ledende underlag.
Hvilken spænding og strøm er tavlen dimensioneret til?
Tavlen er beregnet til en nominel spænding på 400 V / 50 Hz, og komponenterne i tavlen kan belastes med op til 63 A. Kortslutningsholdbarheden er 10 kA. Det konkrete valg af sikringer, relæer og andre komponenter i tavlen bør altid vurderes af en autoriseret elinstallatør ud fra det specifikke anlæg, så belastning og beskyttelse passer sammen.
Hvad følger med af tilbehør, når jeg køber gruppetavlen?
Gruppetavlen leveres komplet med DIN-skinner med endestop, PE-klemmer til hurtig af- og påmontering, sammenbygningsbeslag så tavlen kan kobles sammen med andre tavler i samme serie, samt en opmærkningsrude med tekstlabel til at holde styr på de enkelte grupper. Alle dele i tavlen er selvslukkende ved 850 °C og overholder normerne IEC695-2-1 og EN60439-3.
Hvad er forskellen på IP30 og IP40 på denne tavle?
Uden låge har tavlen tæthedsklassen IP30, hvor kapslingen er beskyttet mod større faste genstande. Monteres der en låge, stiger beskyttelsen til IP40, hvilket giver bedre afskærmning mod berøring af tavlens indvendige dele. Skal tavlen sidde et sted med øget risiko for utilsigtet kontakt med det indvendige, eller hvor der stilles skærpede krav til kapslingen, er en låge derfor relevant at overveje som tilbehør.
Skal jeg vælge en hvid eller en transparent dør til tavlen?
Til gruppetavlen kan der tilkøbes døre i enten hvid eller transparent udførelse. En hvid dør giver et ensartet udtryk der matcher tavlens hvide farve, og passer godt hvis tavlen hænger synligt i for eksempel en entré eller et kontormiljø. En transparent dør gør det muligt at se opmærkningen og tavlens indhold uden at åbne den, hvilket kan være praktisk i teknikrum eller andre steder, hvor du hurtigt skal kunne orientere dig i de enkelte grupper.
