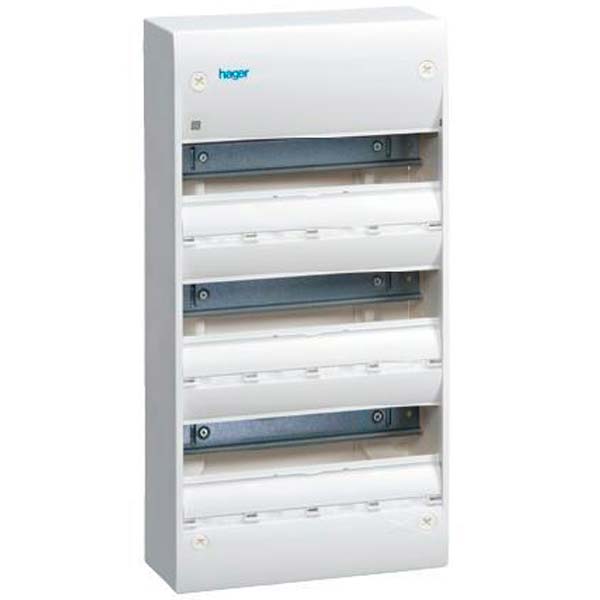

Gruppetavle 3R 39M IP30 dobbelt isoleret

Denne Hager Gamma gruppetavle er lavet som fordelingstavle til private boliger, kontorer og lignende steder, hvor du skal samle sikringer, HPFI-relæer og andre installationskomponenter ét sted. Tavlen monteres udvendigt på væggen og har 3 rækker med plads til i alt 39 moduler á 17,5 mm, så der er god plads til en fornuftig gruppeinddeling i en almindelig husstand eller mindre erhvervsinstallation. Målene er 500 x 250 x 103 mm (H x B x D), så du kan tjekke pladsforholdene på væggen inden montering.

Tavlen leveres komplet med det, du skal bruge for at komme i gang: DIN-skinner med endestop, PE-klemmer der gør det hurtigt at af- og påmontere jordforbindelserne, sammenbygningsbeslag hvis du vil koble flere tavler sammen, samt en opmærkningsrude med tekstlabel, så grupperne kan mærkes tydeligt. Døre, dørlås, ekstra PE-klemmer og plomberingsskruer skal købes separat som tilbehør, hvis det er noget du har brug for.

Tavlen er beregnet til en nominel spænding på 400 V/50 Hz, og de enkelte komponenter i tavlen kan belastes op til 63 A. Derudover har tavlen en kortslutningsholdbarhed på 10 kA, hvilket giver et solidt sikkerhedsmæssigt fundament, hvis der skulle opstå en fejl i installationen. Det endelige valg af sikringer, relæer og andre komponenter til gruppetavlen bør altid vurderes af en autoriseret elinstallatør ud fra den konkrete installation.

Tavlen er dobbeltisoleret i klasse II og har en isolerende bagplade, hvilket giver en ekstra beskyttelseslag ud over den almindelige isolering på de enkelte komponenter. Det gør montagen enklere og mere sikker, blandt andet fordi der ikke stilles samme krav til jordforbindelse på selve kapslingen. Materialerne i tavlen er desuden selvslukkende ved 850 °C og lever op til normerne IEC 695-2-1 og EN 60439-3, hvilket er med til at holde brandrisikoen nede, hvis der skulle opstå en fejl inde i tavlen.

Uden låge har tavlen en tæthedsklasse på IP30, hvilket beskytter mod berøring med fingre og mod faste genstande større end 2,5 mm, men ikke mod vand. Monterer du en låge (købes separat), stiger tæthedsklassen til IP40, som giver bedre beskyttelse mod mindre genstande og støv. Skal tavlen sidde et sted, hvor den er mere udsat, giver en låge altså en håndgribelig forbedring af beskyttelsen uden at ændre på selve tavlens grundopbygning.

Døre til gruppetavlen fås som tilbehør i både hvid og transparent udførelse. En hvid dør i samme farve som tavlen (RAL 9010) giver et ensartet og diskret udtryk på væggen og skjuler installationen helt. En transparent dør gør det muligt at se mærkning og komponenter uden at åbne tavlen, hvilket kan være praktisk, hvis du ofte skal orientere dig i grupperne eller kontrollere status på sikringer og relæer. Valget handler primært om, hvor vigtigt det er for dig at kunne se ind i tavlen uden at åbne den.
