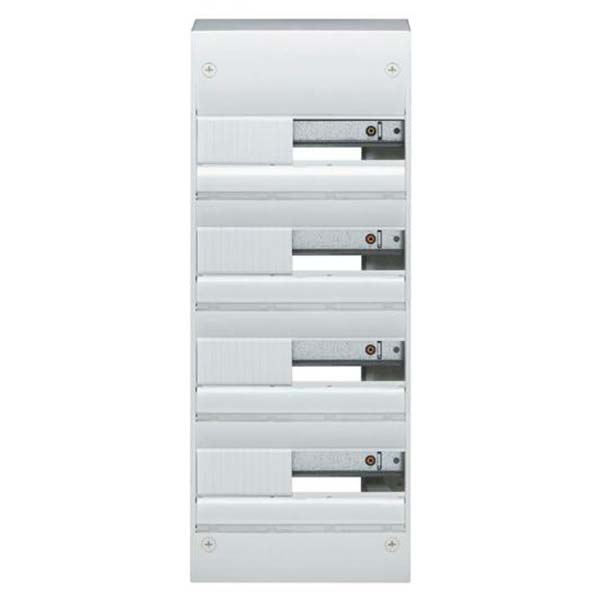

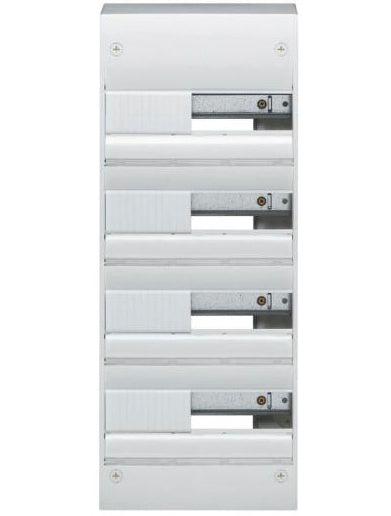

Gruppetable 4R 52M IP30 dobbelt isoleret

Gruppetavlen fra Hagers Gamma-serie er lavet til at samle og fordele strømmen ud til gruppeafbrydere og automatsikringer i private boliger, kontorer og lignende steder. Den monteres udvendigt på væggen og giver dig 4 rækker med plads til 13 moduler pr. række, altså 52 moduler i alt à 17,5 mm. Det gør den velegnet som fordelingstavle, hvor der skal være plads til flere gruppeafbrydere, relæer eller andet DIN-skinnemonteret materiel samlet ét sted.

Tavlen er klasse II, dobbeltisoleret, og har en isolerende bagplade. Det betyder, at kapslingen i sig selv giver en ekstra isoleringsbarriere mellem det strømførende materiel og omgivelserne, hvilket er en fordel netop fordi tavlen er beregnet til udvendig montering på væg. Kapslingsklassen er IP30 uden låge og IP40 med låge monteret.

Gruppetavlen leveres komplet med DIN-skinner med endestop, PE-klemmer (antallet afhænger af kapslingens størrelse), sammenbygningsbeslag samt en opmærkningsrude med tekstlabel, så du kan holde styr på de enkelte grupper. Alle dele er selvslukkende ved 850 °C og lever op til normerne IEC695-2-1 og EN60439-3. Tavlen har en nominel spænding på 400 V/50 Hz, en nominel strøm på op til 63 A for komponenterne og en kortslutningsholdbarhed på 10 kA. Farven er hvid, RAL 9010, og de udvendige mål er 625 x 250 x 103 mm (H x B x D).

Uden låge har tavlen kapslingsklasse IP30, mens den med låge monteret opnår IP40. Forskellen ligger i, hvor godt kapslingen beskytter mod indtrængning af mindre genstande og støv. Skal tavlen sidde et sted, hvor der er lidt mere slid eller behov for bedre beskyttelse af det indvendige materiel, er en løsning med låge det mest fornuftige valg. Det endelige valg af kapslingsklasse i forhold til placeringen bør altid vurderes af en autoriseret elinstallatør.

Som tilbehør kan der tilkøbes døre i enten hvid eller transparent udførelse. En hvid dør giver et mere lukket og diskret udtryk, hvor tavlens indhold ikke er synligt udefra, mens en transparent dør gør det muligt at se gruppeafbrydere og opmærkning uden at skulle åbne tavlen. Valget handler primært om, hvor tavlen skal sidde, og om du lægger vægt på at kunne se status på gruppetavlen ved et kig gennem døren.

Dørlås kan tilkøbes som ekstra tilbehør til tavlen. En låst dør er relevant, hvis tavlen sidder et sted, hvor uvedkommende har adgang, for eksempel i fælles opgange, udhuse eller på arbejdspladser, hvor flere personer færdes. Sidder tavlen derimod i et aflukket teknikrum eller på et sted med begrænset adgang, er en lås ikke nødvendigvis påkrævet. Vurderingen af, om der er behov for lås af hensyn til sikkerheden, bør altid foretages af en autoriseret elinstallatør.
