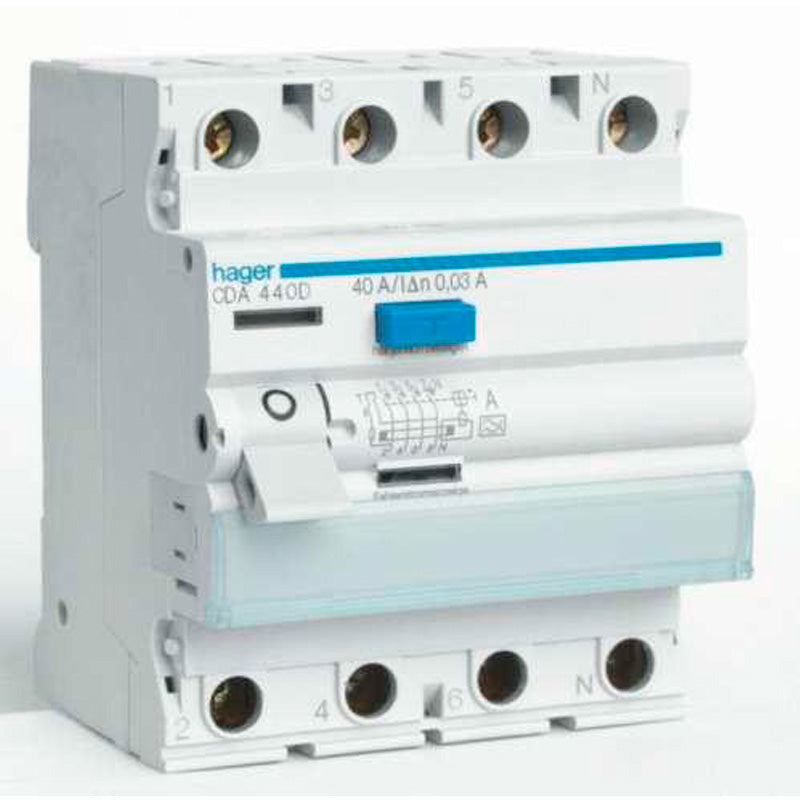

Fejlstrømsafbryder HPFI 4-pol 40A 30MA A

En HPFI-afbryder overvåger strømmen ud og ind på de tilsluttede kredse. Er der bare den mindste forskel, betyder det, at strøm lækker et sted den ikke skal, for eksempel gennem en person eller en fejlbehæftet ledning, og relæet kobler kredsen fra på brøkdele af et sekund. Dette relæ er en 4-polet model på 40 A med en udløsestrøm på 30 mA, som er den grænse, der bruges til personbeskyttelse i boliger. Den er udviklet efter normen EN61008 og dækker en mærkespænding på 230/400 V, så den passer til almindelige kraftgrupper med tre faser og nul.

Type A betyder, at fejlstrømsafbryderen ikke kun fanger almindelige vekselstrømsfejl (AC), men også pulserende jævnstrømsfejl, som ofte opstår fra elektroniske apparater med indbyggede strømforsyninger, dæmpere eller frekvensomformere. I praksis betyder det, at relæet er velegnet i installationer, hvor der hænger meget elektronik på gruppen, fx husholdningsapparater eller belysningsstyringer, og ikke kun rene modstandslaster.

Relæet har en indbygget fejlstrømsindikator, der skifter til gul, når det har koblet fra på grund af en fejlstrøm. Det gør det nemt at se med det samme, om udkoblingen skyldes en reel fejl i installationen, uden at man behøver at gætte eller teste sig frem.

Ind- og udgang sker via skrueklemmer med bi-kontakt/tunnelklemme, som tager op til 25 mm² fast leder eller 16 mm² flexleder. Tilspændingsmomentet er 2,7 Nm, hvilket er værd at kende, hvis du bruger en momentnøgle ved tilslutning, så klemmen spændes korrekt uden at skade lederen.

Brydeevnen fortæller, hvor stor en kortslutningsstrøm relæet kan afbryde sikkert uden at tage skade. Med 6 kA kan afbryderen håndtere den type kortslutningsstrømme, der typisk forekommer i almindelige bolig- og erhvervsinstallationer, og stadig bryde strømmen forsvarligt.

En udløsestrøm på 30 mA, som dette relæ har, er den følsomhed, der bruges til personbeskyttelse i boliger, fordi det er den strømstyrke, kroppen kan udsættes for uden alvorlig risiko. En fejlstrømsafbryder på 300 mA er derimod en selektiv type, der reagerer med en tidsforsinkelse og bruges typisk foran flere 30 mA-relæer i tavlen, så kun den gruppe med fejlen kobler fra i stedet for hele anlægget. Hvilken løsning der er den rigtige i en given installation, bør altid vurderes af en autoriseret elinstallatør.

En almindelig HPFI-afbryder som denne kobler momentant fra, så snart fejlstrømmen overstiger 30 mA, og bruges typisk direkte foran boliginstallationer for personbeskyttelse. En selektiv -S- type har tidsforsinket udløsning og er stødstrømsfast op til 5000 A, hvilket gør den velegnet i lettere industri og landbrug, hvor man ønsker selektivitet mellem flere tavler eller efterfølgende relæer, så et anlæg ikke går helt i sort ved en enkelt fejl. Det endelige valg mellem de to typer bør altid ske i samråd med en autoriseret elinstallatør, der kender den konkrete installation.
